- Stock: Sin Stock
- Modelo: Dragon-Hotend-SF
Modelo:
Dragon SF Flujo Estándar
Dragon HF Alto Flujo
Dragon SF Flujo Estándar Garganta cerámica
Dragon HF Alto Flujo Garganta cerámica
Dragon ACE - 104NT-4
Dragon ACE - PT1000
Dragon ACE Volcano 104NT-4
Dragon ACE Volcano PT1000
Hotend Trianglelab Dragon SF para filamento de 1,75 mm, con garganta metálica, caudal estándar y una estructura rígida preparada tanto para montaje V6 como para fijación directa. Es la variante equilibrada de la familia Dragon clásica: una opción adecuada para uso general cuando se busca precisión, estabilidad mecánica y un recorrido térmico más corto que el modelo HF.
Esta versión no debe confundirse con el Dragon V2 de garganta cerámica. El cartucho calefactor y el sensor de temperatura se eligen por separado, de modo que la tensión, la potencia y la curva del sensor pueden adaptarse a la electrónica de la impresora.
Por qué elegir el Dragon SF
SF significa Standard Flow o flujo estándar. Su zona de fusión más corta está pensada para trabajos de caudal bajo o medio, boquillas habituales y materiales de uso frecuente. Frente al Dragon HF, facilita mantener una configuración generalista sin añadir una zona caliente prolongada que quizá no se aproveche.
- Estructura rígida que descarga los esfuerzos de montaje y mantenimiento sobre el bastidor exterior del hotend.
- Garganta metálica sin PTFE en la zona caliente.
- Bloque calefactor compacto con funda de silicona.
- Rosca M6 compatible con boquillas del ecosistema V6.
- Adaptador Groove Mount incluido y montaje rígido alternativo mediante cuatro tornillos M2.5.
- Geometría exterior compartida con la versión HF, lo que permite elegir el caudal sin rediseñar necesariamente todo el cabezal.
Medidas e interfaces
| Dato | Valor nominal | Qué debes comprobar |
|---|---|---|
| Filamento | 1,75 mm | Extrusor, guía y tubo de entrada para el mismo diámetro |
| Boquilla | Rosca M6, formato V6; 0,4 mm incluida | Material y diámetro adecuados al filamento y al caudal |
| Altura total | 62,2 mm con adaptador y boquilla | Altura del soporte, conducto de capa, sonda y recorrido Z |
| Cara superior a punta | 45,5 mm | Z-offset después del montaje |
| Anchura y proyección | Cuerpo de unos 26 mm; proyección máxima indicada de 26,5 mm | Holguras con ventiladores, carcasa y sonda |
| Groove Mount | Ø16/Ø12 mm; altura 16,7 mm | Sujeción real del soporte y posición del filamento |
| Montaje rígido | 4 × M2.5 en circunferencia Ø16 mm | Longitud de tornillo y profundidad disponible |
| Cartucho y sensor | Cartucho Ø6 mm; sensor encapsulado Ø3 mm | Tensión, potencia, curva, conector, pinout y firmware |
Compatibilidad con Voron y montajes V6
El proyecto oficial Voron Stealthburner contempla los Dragon ST, SF y HF mediante el printhead P-DRG. En ese montaje se retira el adaptador Groove Mount para acceder a la fijación rígida y se utilizan cuatro tornillos M2.5 × 8 mm. Es una opción apropiada para Voron 2.4 y Voron Trident con Stealthburner, siempre que las piezas impresas correspondan a la revisión y al hotend seleccionados.
El adaptador superior permite integrarlo mecánicamente en soportes tipo V6, incluidos numerosos diseños derivados de Prusa i3, Titan, BMG/DDB y proyectos RepRap. Esta coincidencia de interfaz no garantiza por sí sola una sustitución directa: hay que comprobar altura de boquilla, refrigeración, sonda, cartucho, sensor, cableado y configuración.
Elige cartucho y sensor por separado
El hotend se entrega sin cartucho calefactor y sin sensor de temperatura. Puedes completarlo con un cartucho de 12 V y 40 W, un cartucho de 24 V y 40 W o un cartucho de 24 V y 50 W. Antes de elegir, confirma que fuente, placa, MOSFET, conectores y cableado admiten la tensión y la potencia.
Para una configuración sencilla puede emplearse el termistor NTC 100K Beta 3950 encapsulado de 3 mm con conector XH2.54. El diámetro de 3 mm confirma el ajuste mecánico, pero el conector, el pinout y la curva del firmware deben comprobarse de forma independiente.
Configuración de firmware con un NTC 100K Beta 3950
| Firmware | Ajuste orientativo | Condición |
|---|---|---|
| Marlin | #define TEMP_SENSOR_0 11 | Para NTC 100K B3950 genérico con electrónica habitual; puede requerir recompilar y cargar el firmware |
| Klipper | sensor_type: Generic 3950 | Usa el pin real del sensor y límites de temperatura seguros para la máquina |
| RepRapFirmware 3 | M308 con T100000 B3950 | Indica el pin real de la placa y confirma su resistencia pull-up; no copies un pin universal |
Estos valores son únicamente para el sensor B3950 enlazado, no para cualquier termistor de 100K. Antes de calentar, comprueba que la lectura ambiente sea razonable. Supervisa el primer calentamiento, mantén activas las protecciones térmicas y reajusta PID o MPC si cambian la potencia, el bloque, el sensor o la ventilación.
Instalación y primera calibración
- Confirma método de montaje, tensión y potencia del cartucho, tipo de sensor y pinout del conector.
- Introduce cartucho y sensor completamente en sus alojamientos sin aplastar la cápsula ni dañar el aislamiento de los cables.
- Asegura ventilación continua y bien dirigida sobre el disipador siempre que el hotend esté caliente.
- Comprueba que la boquilla selle contra la garganta y no haga tope únicamente contra la cara del bloque.
- Realiza el apriete final en caliente dentro del rango seguro de todos los componentes. El manual del Dragon clásico indica 285 °C, un minuto de estabilización y aproximadamente 2,5 Nm, sujetando el bloque con una llave.
- Recalibra Z-offset, control del calentador, temperatura, retracción, flujo y pressure/linear advance.
- Comprueba que no existan fugas después de los primeros ciclos de calentamiento y enfriamiento.
Boquillas y materiales
La boquilla V6 de 0,4 mm incluida es un punto de partida generalista. Pueden utilizarse otras boquillas M6 de formato V6 después de comprobar su longitud y geometría de sellado. Una boquilla Trianglelab T-V6 de latón y 0,4 mm prioriza la conductividad térmica con materiales habituales. Para fibras de carbono, vidrio, glow y otras cargas abrasivas, conviene una boquilla resistente al desgaste como la V6 de acero A2 endurecido y 0,4 mm, reajustando temperatura o velocidad si fuera necesario.
La garganta metálica elimina PTFE de la zona caliente, pero no convierte automáticamente toda la impresora en apta para cualquier polímero. También deben ser adecuados el rango real del sensor, cartucho, boquilla, extrusor, cámara, ventilación y construcción de la máquina.
Es para ti si
Buscas un Dragon rígido y reparable para impresión general con filamento de 1,75 mm, tu cabezal admite Groove Mount V6 o el patrón directo de cuatro tornillos y el flujo estándar cubre la combinación prevista de altura de capa, boquilla y velocidad.
No es para ti si
Tu prioridad es el máximo caudal volumétrico, necesitas un conjunto completo ya cableado con calentador y sensor, o todavía no has comprobado la geometría y la electrónica del cabezal. Para aumentar la capacidad de fusión puedes elegir el Dragon HF con garganta metálica. Si prefieres la generación más reciente con garganta cerámica, consulta el Dragon V2 SF.
Contenido del paquete

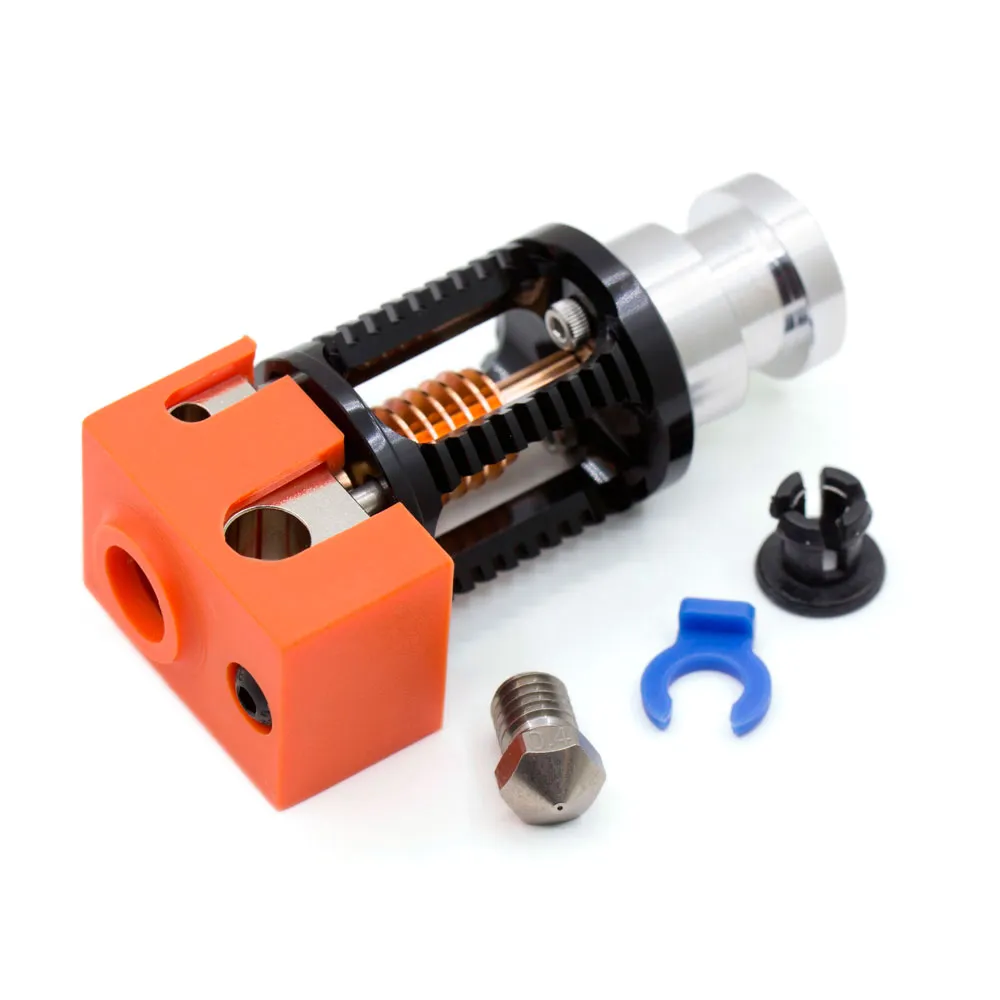

- Cuerpo Trianglelab Dragon SF con disipador, garganta metálica y bloque calefactor.
- Funda de silicona para el bloque.
- Boquilla de formato V6 y 0,4 mm.

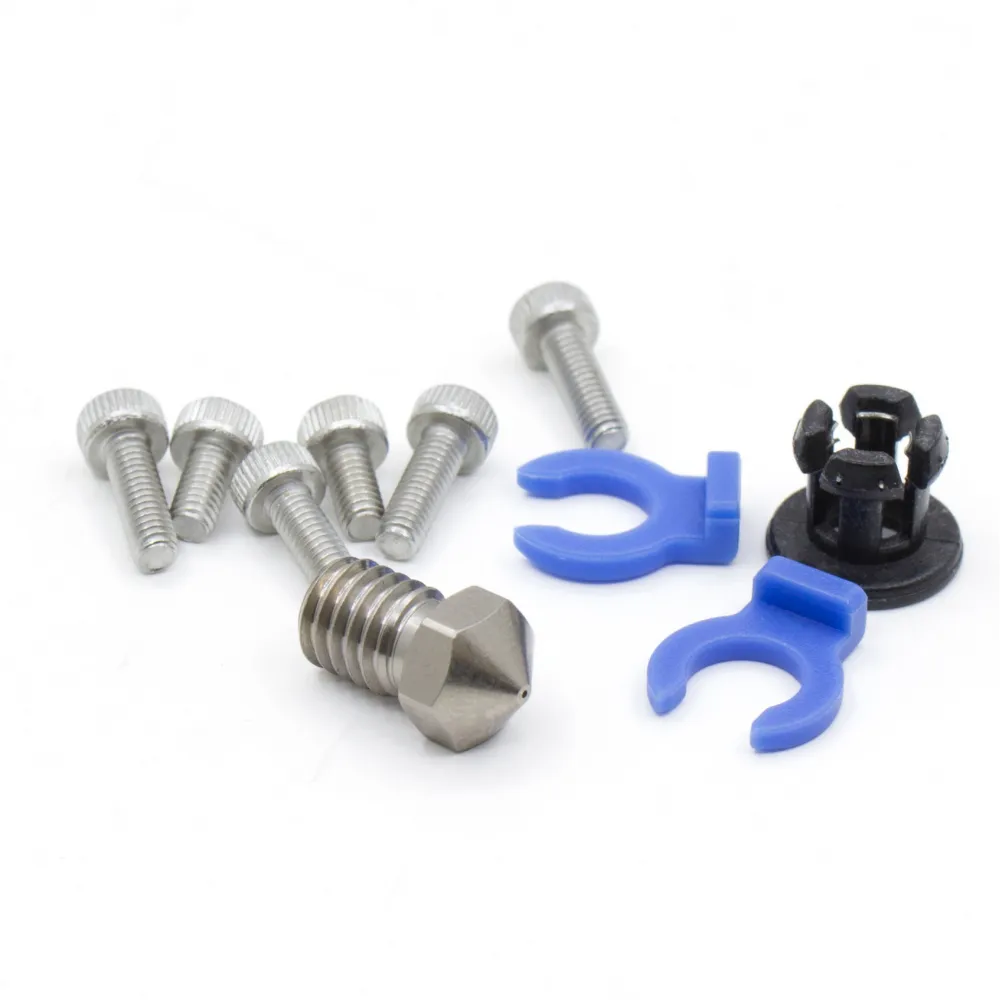

- Adaptador V6/Groove Mount, racor de entrada y clips de retención.
- Juego de tornillería y herramientas mostrado en la galería.
No incluye cartucho calefactor ni sensor de temperatura.
