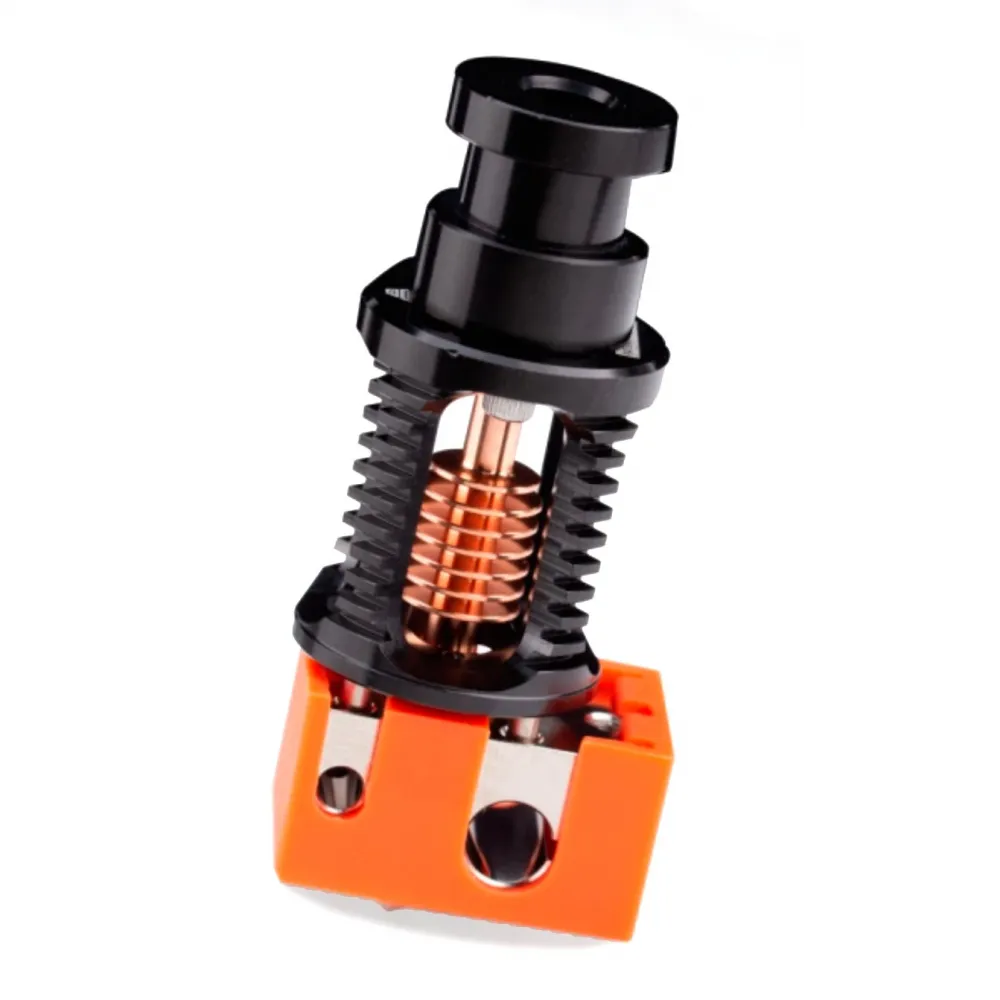

Hotend Trianglelab Dragon V2.0 SF con garganta cerámica para filamento de 1,75 mm

El Trianglelab Dragon V2.0 SF con garganta cerámica es un hotend de flujo estándar para filamento de 1,75 mm. Combina el montaje compacto tipo V6 con una estructura rígida que une el bloque calefactor y el disipador, reduciendo el esfuerzo soportado por la garganta y facilitando el mantenimiento de la boquilla.

La versión SF o Standard Flow utiliza una zona de fusión más corta que la variante HF. Es la opción más generalista de la familia cuando se trabaja con caudales moderados, boquillas habituales y perfiles que priorizan control, detalle y facilidad de ajuste.

Características principales

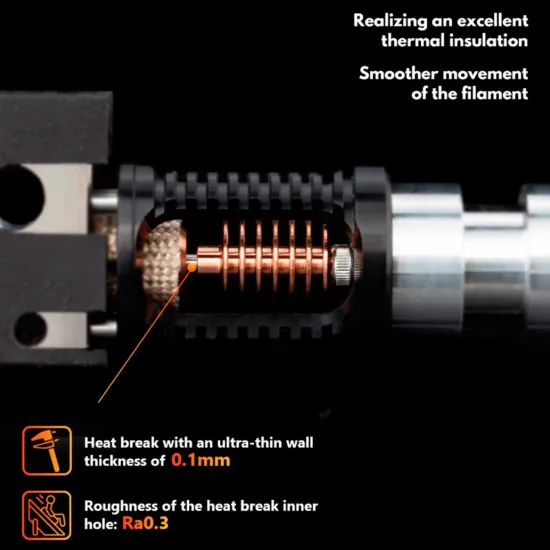

• Garganta cerámica: reduce la conducción térmica entre la zona caliente y el disipador. El fabricante anuncia una pared de 0,1 mm y rugosidad interior Ra 0,3.

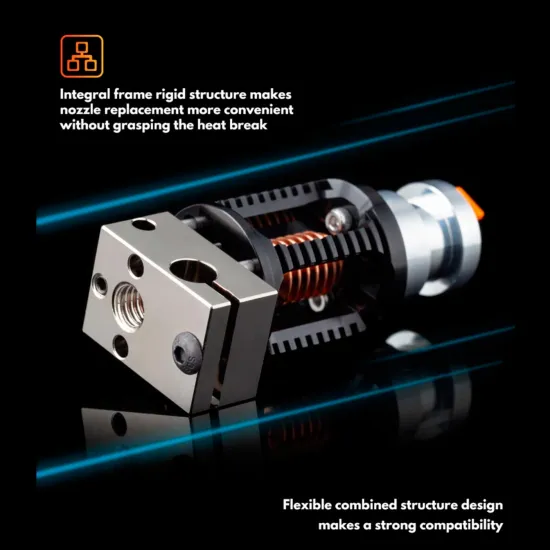

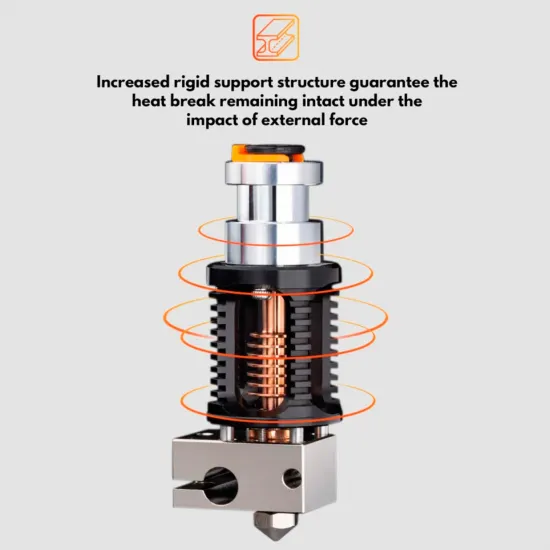

• Estructura rígida Dragon: el bloque queda unido al disipador mediante soportes exteriores, de modo que la garganta no es el único elemento estructural.

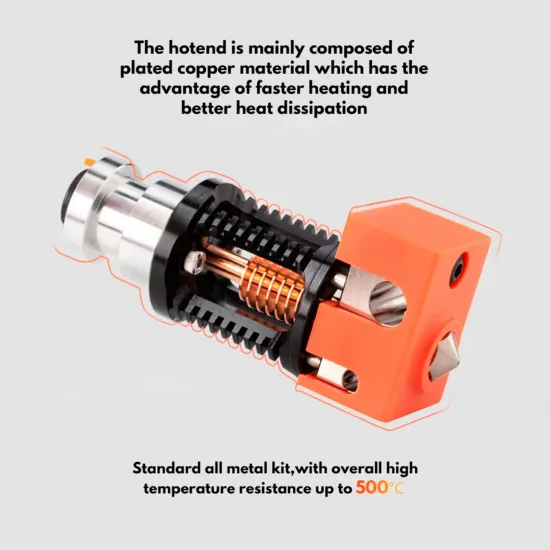

• Bloque de cobre niquelado: aporta capacidad térmica y una superficie protegida frente a la oxidación.
• Boquilla T-V6 incluida: cobre niquelado, filamento de 1,75 mm y salida de 0,4 mm.
• Dos opciones de montaje: adaptador V6/Groove Mount incluido o fijación rígida mediante cuatro tornillos M2.5.
• Configuración eléctrica abierta: calefactor y sensor se eligen por separado según tensión, electrónica y temperatura necesaria.

Especificaciones técnicas

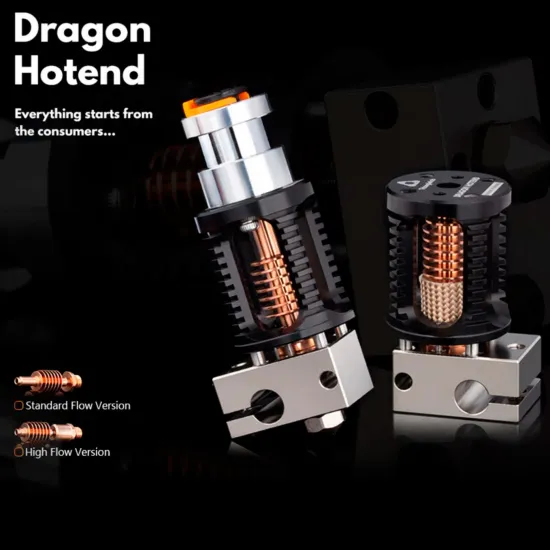

SF frente a HF: cuál elegir

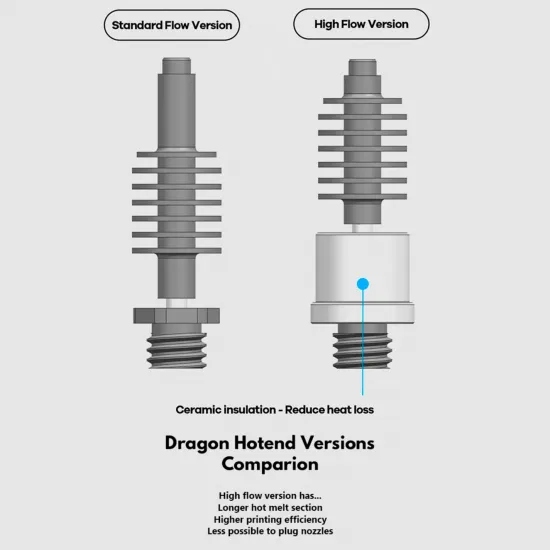

La diferencia esencial está en la zona de fusión. El SF mantiene un recorrido caliente más corto y está orientado al uso general. El Dragon V2.0 HF con garganta cerámica prolonga ese recorrido para fundir más material por segundo. Ambas variantes conservan la misma envolvente exterior, pero no ofrecen el mismo comportamiento térmico.

• Elige SF para boquillas y velocidades habituales, piezas detalladas o cuando no necesitas agotar la capacidad volumétrica del hotend.
• Elige HF para boquillas mayores, capas anchas y perfiles rápidos que realmente demanden más fusión.

Trianglelab publica para el SF hasta 46,08 mm³/s con PLA a 215 °C. Faltan algunos parámetros del ensayo necesarios para reproducirlo de forma exacta, por lo que debe tratarse como una referencia comparativa del fabricante. El caudal real depende del polímero, temperatura, boquilla, extrusor, refrigeración y criterio de calidad.

Montaje V6 y compatibilidad con impresoras

El adaptador incluido reproduce la interfaz V6/Groove Mount, pero esto no convierte el hotend en un recambio universal. Deben coincidir soporte, espacio alrededor del disipador, altura de la punta, conductos de aire, posición de la sonda y cableado.

• Prusa i3 MK3 y MK3S: Trianglelab declara compatibilidad mecánica mediante el adaptador V6. Comprueba componentes eléctricos, longitud de cables y montaje completo de tu revisión.
• Voron 2.4 y Voron Trident con Stealthburner: el proyecto oficial utiliza el printhead P-DRG y cuatro tornillos M2.5 × 8 mm. Para acceder al montaje rígido se retira el adaptador Groove Mount. Verifica piezas impresas, sonda, conducto y altura.
• Toolheads V6, Titan o DDB: integración posible cuando respetan la interfaz y existe espacio suficiente; el nombre del extrusor no confirma por sí solo el conjunto.

Para un montaje Stealthburner puede consultarse el kit de piezas impresas Voron Stealthburner Beta, comprobando que la revisión y el cartucho P-DRG correspondan a tu máquina.

Selección del calefactor y del sensor

Este hotend no incluye calefactor ni sensor de temperatura. Antes de elegirlos, confirma la tensión de la fuente, capacidad de la salida de placa, diámetro, longitud, potencia, conectores y temperatura máxima.

• Cartucho de 12 V y 40 W.
• Cartucho de 24 V y 40 W.
• Cartucho de 24 V y 50 W.
• Termistor NTC 100K Beta 3950 encapsulado de 3 mm.

Una resistencia de 40 o 50 W no habilita automáticamente 450 °C. Para aproximarse a temperaturas elevadas, todos los elementos del sistema deben estar especificados para ellas, incluidas las piezas impresas cercanas y la refrigeración.

Configuración del termistor y del firmware

El firmware se configura según el sensor instalado, no según el nombre Dragon. Si utilizas el termistor NTC 100K Beta 3950 enlazado y una electrónica habitual con pull-up de 4,7 kΩ:

Marlin

#define TEMP_SENSOR_0 11

La modificación suele requerir compilar y cargar Marlin. Después del montaje puede hacerse un ajuste PID a una temperatura representativa, por ejemplo M303 E0 S230 C8, revisando los resultados antes de guardar con M500.

Klipper

[extruder]
sensor_type: Generic 3950
sensor_pin: <pin real de la entrada de termistor>
max_temp: <límite seguro de la configuración completa>

Tras verificar una lectura ambiente coherente, calibra con PID_CALIBRATE HEATER=extruder TARGET=230 o con una temperatura apropiada para el uso real y guarda mediante SAVE_CONFIG.

RepRapFirmware

Configura mediante M308 un termistor de 100 kΩ y Beta 3950 en la entrada real de tu placa. Pin, resistencia pull-up y sintaxis exacta dependen de la controladora y de la versión de RepRapFirmware; no copies un pin universal.

Boquillas, materiales y abrasivos

La boquilla incluida es T-V6 de cobre niquelado de 0,4 mm. Como recambios están disponibles las boquillas T-V6 de latón de 0,3 mm, 0,4 mm y 0,5 mm.

La garganta cerámica mejora la separación térmica, pero no protege la boquilla frente al desgaste. Para fibra de carbono, fibra de vidrio, cargas metálicas, minerales o pigmentos muy abrasivos utiliza una boquilla endurecida cuya geometría y asiento sean compatibles, y respeta el diámetro mínimo recomendado por el fabricante del filamento.

PLA, PETG, ABS, ASA, TPU, PP, policarbonato o determinadas poliamidas pueden utilizarse cuando sus requisitos estén dentro de la capacidad de la máquina. PEEK, PEI y otros polímeros de muy alta temperatura no se consideran compatibles de forma automática: requieren validar todo el sistema, la cámara, la electrónica y el proceso.

Montaje, cambio de boquilla y puesta en marcha

1. Instala el hotend con la máquina fría, apagada y desconectada. No fuerces la garganta cerámica ni desmontes los pequeños tornillos internos como operación rutinaria.
2. Coloca calefactor y sensor hasta su posición de trabajo y asegúralos sin pinzar los conductores.
3. Mantén refrigeración continua y bien dirigida sobre el disipador siempre que el hotend esté caliente.
4. Antes de activar el calentador, comprueba que el sensor indica una temperatura ambiente razonable y que las protecciones térmicas están activas.
5. Para cambiar la boquilla, sujeta el bloque con una herramienta adecuada. La estructura permite evitar sujetar directamente la garganta, pero no elimina la necesidad de controlar el esfuerzo y el sellado.
6. Después de intervenir, realiza un calentamiento supervisado, revisa fugas, recalibra PID o MPC y ajusta primera capa, flujo, retracción y Advance.

Contenido

• 1 hotend Dragon V2.0 SF con garganta cerámica.
• 1 bloque de cobre niquelado y 1 boquilla T-V6 de cobre niquelado de 0,4 mm.

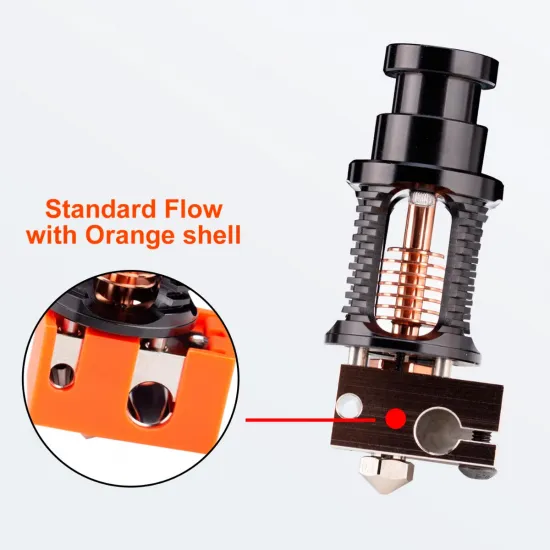

• 1 calcetín de silicona.
• 1 adaptador V6/Groove Mount.
• Tornillería y llaves de montaje.

No incluye cartucho calefactor, sensor de temperatura ni ventilador.

Es para ti si

• Buscas un hotend Dragon generalista, rígido y con montaje V6 o Dragon.
• Trabajas principalmente con caudales moderados y valoras una puesta a punto equilibrada.
• Quieres elegir por separado tensión, potencia y sensor para adaptarlos a tu electrónica.

No es para ti si

• Necesitas el mayor caudal posible de esta familia; en ese caso conviene la variante HF.
• Buscas un conjunto completo ya cableado y listo para conectar.
• No puedes verificar soporte, conductos, sensor, calentador y límites térmicos de tu máquina.
