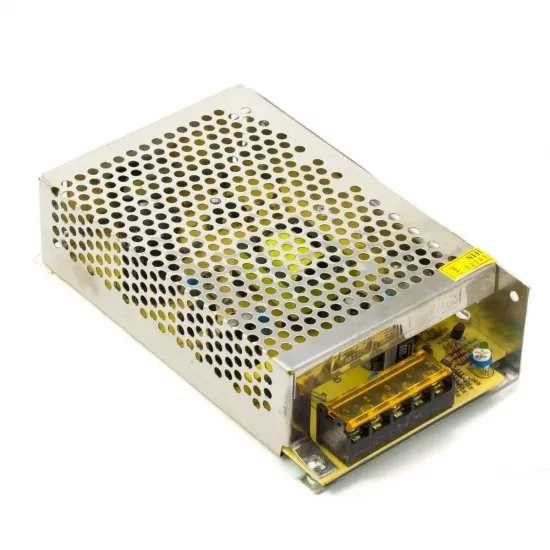

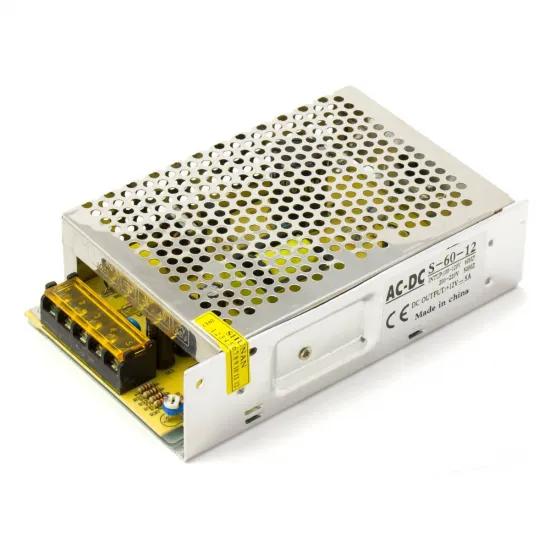

Fuente de alimentación conmutada S-60-12 – 12 V, 5 A, 60 W

Fuente de alimentación conmutada S-60-12 para convertir la tensión de red en una salida de 12 V CC. Puede suministrar hasta 5 A, con una potencia máxima de 60 W, y está pensada para su integración en equipos electrónicos e instalaciones fijas.

Características principales

• Modelo indicado en la unidad: S-60-12.
• Tensión de salida: 12 V CC.
• Corriente máxima de salida: 5 A.
• Potencia máxima: 60 W.
• Carcasa metálica ventilada.
• Conexiones de entrada y salida mediante terminales de tornillo.
• Ajuste fino de la tensión de salida mediante potenciómetro.

Compatibilidad y dimensionado

Puede utilizarse con dispositivos de 12 V cuyo consumo total se mantenga por debajo de 5 A y 60 W. Es recomendable dejar un margen de potencia suficiente y tener en cuenta los picos de consumo producidos por motores, resistencias, módulos láser y otras cargas durante el arranque.

Puede alimentar sistemas de iluminación LED, controladoras, pequeños plotters o determinados proyectos CNC, siempre que se compruebe previamente el consumo completo del equipo. También puede utilizarse con una CNC Shield V3, pero la compatibilidad final dependerá de los motores, drivers, corriente configurada y demás componentes conectados.

No debe considerarse compatible de forma general con cualquier impresora 3D, máquina CNC o grabadora láser. Una impresora con cama caliente normalmente requiere bastante más potencia, y algunos equipos sin cama caliente también pueden superar los 60 W al sumar el hotend, los motores, los ventiladores y la electrónica.

Elección de una fuente alternativa

Para aplicaciones que necesiten una fuente externa completamente cerrada y una conexión de baja tensión más sencilla, puede resultar más adecuado el adaptador de corriente de 12 V y 5 A.

Si el consumo calculado supera la capacidad de esta fuente, pueden valorarse la fuente de 12 V, 10 A y 120 W o la fuente de 12 V, 15 A y 180 W. La elección debe realizarse según el consumo real, los picos de arranque y el margen de seguridad necesario.

Instalación y seguridad

• Comprueba la indicación y configuración de la tensión de entrada antes de conectarla a la red eléctrica de 230 V.
• Debe instalarse dentro de un cerramiento adecuado que impida el contacto accidental con los terminales y permita una ventilación suficiente.
• Conecta correctamente el terminal de tierra de protección.
• Utiliza cableado de sección adecuada, protección mediante fusible o magnetotérmico, sistema de desconexión y alivio de tracción para los cables.
• Realiza todas las conexiones con el equipo desconectado de la red.
• La instalación en la parte de tensión de red debe realizarla una persona con los conocimientos eléctricos adecuados.
• No debe utilizarse expuesta a humedad, polvo conductor ni objetos metálicos.

Ajuste de la salida

El potenciómetro permite realizar un pequeño ajuste de la tensión de salida. Cualquier modificación debe comprobarse con un multímetro antes de conectar la carga y mantenerse dentro del rango admitido por los componentes alimentados.

Esta fuente no es un cargador de baterías. Para cargar baterías es necesario utilizar un controlador de carga específico para su química y configuración.
