Fuente de alimentación conmutada S-500-12 — 12 V, 40 A, 480 W — formato 500 W

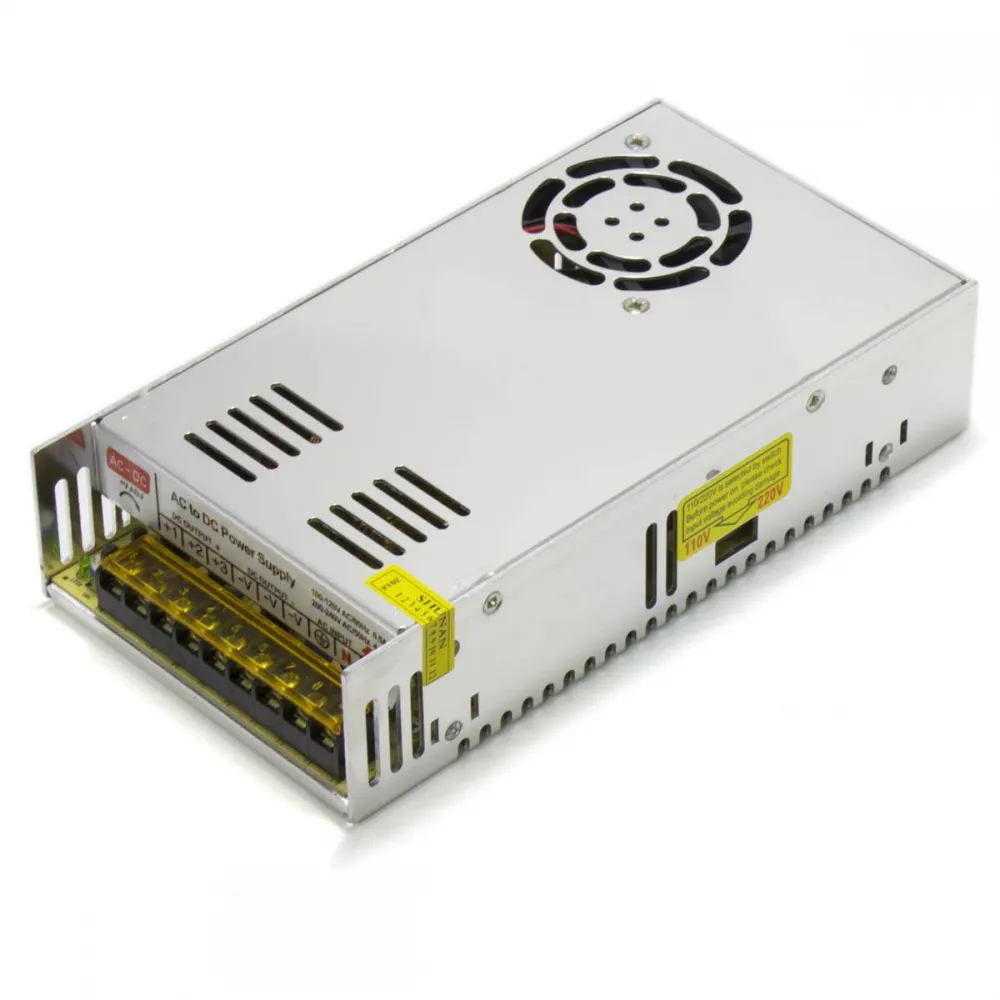

Fuente de alimentación conmutada S-500-12 de 12 V y 40 A, con refrigeración activa y carcasa metálica ventilada. Está pensada para alimentar impresoras 3D, máquinas CNC y otros montajes de 12 V cuya demanda eléctrica haya sido calculada previamente.

La referencia se comercializa dentro de la familia de 500 W, pero su salida marcada es de 12 V y 40 A: la potencia eléctrica disponible calculada es 480 W. Para una instalación fiable deben considerarse además los picos de consumo, la temperatura, la ventilación y un margen adecuado.

Especificaciones confirmadas

Las protecciones declaradas para esta referencia incluyen cortocircuito, sobrecarga, sobretensión y sobretemperatura, además de filtro EMI. Estas funciones no sustituyen el fusible, la puesta a tierra, una envolvente adecuada ni el correcto dimensionado del cableado.

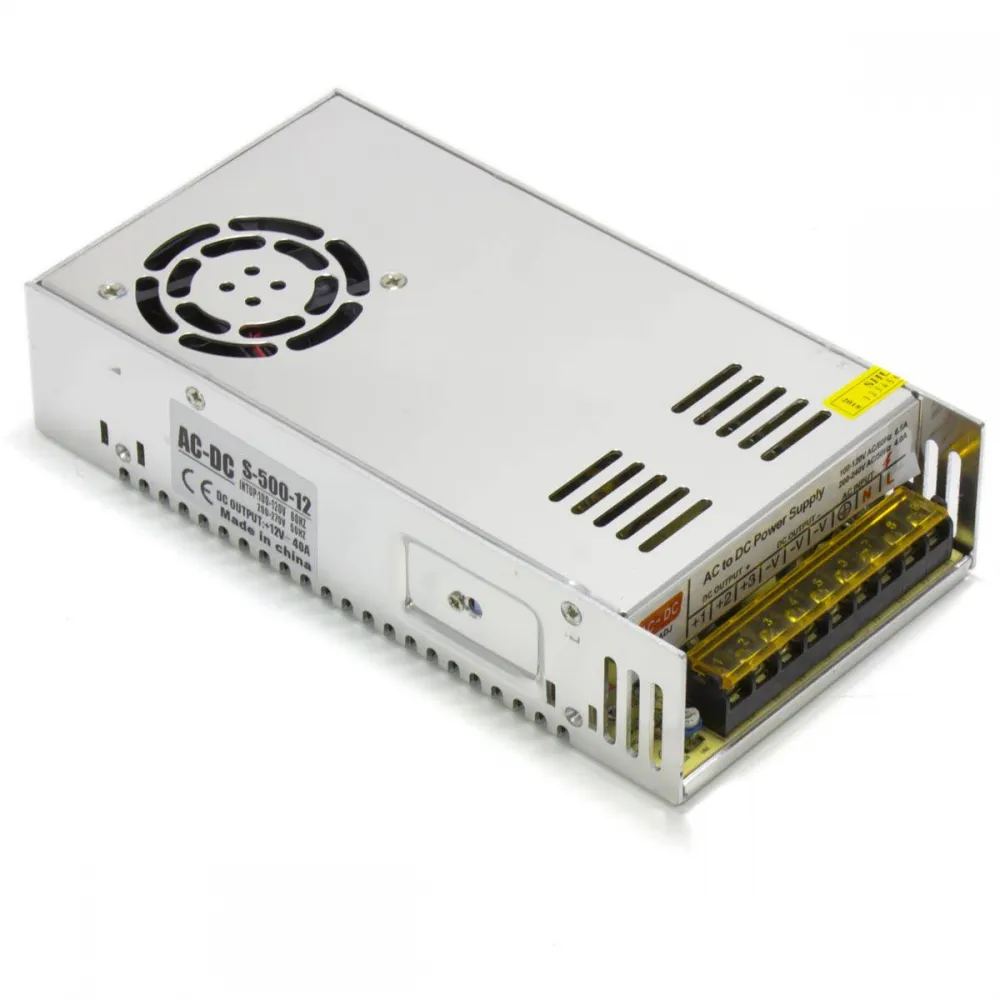

Bornes y conexiones

Los varios bornes +V y -V facilitan el reparto del cableado, pero pertenecen a la misma salida: no son canales independientes. Sigue siempre la serigrafía de la unidad recibida y no deduzcas la conexión únicamente por la posición de un tornillo.

Cómo dimensionar la fuente

Suma el consumo máximo de cama caliente, cartuchos calefactores, motores, placa, ventiladores, iluminación y accesorios. Incluye los elementos que puedan funcionar simultáneamente y deja margen para picos, temperatura y envejecimiento.

Como criterio conservador para uso continuo puede diseñarse alrededor del 80 % de la capacidad indicada: aproximadamente 32 A o 384 W. Este margen es una recomendación de dimensionado, no una nueva potencia nominal ni una garantía para cualquier temperatura o instalación.

• Potencia de una carga resistiva: P = V × I.
• Corriente aproximada a 12 V: I = P / 12.
• Un MOSFET externo descarga la conmutación de la placa, pero no reduce la potencia solicitada a la fuente.
• Si el consumo calculado queda cerca del límite, elige una fuente con mayor margen o divide el sistema de manera correctamente protegida.

Para ampliar este cálculo consulta nuestra guía Cómo elegir la fuente de alimentación para una impresora 3D.

Compatibilidad

Puede utilizarse en impresoras RepRap, P3Steel, 3DSteel, máquinas CNC y montajes personalizados configurados íntegramente para 12 V, siempre que la suma de consumos, los picos y el cableado sean compatibles.

No es una sustitución directa para sistemas de 24 V, como la mayoría de Creality Ender 3, Prusa MK3/MK4 y configuraciones Voron habituales. Compartir conectores o potencia similar no hace compatibles dos tensiones distintas. Tampoco debe emplearse como cargador de baterías ni como fuente de laboratorio.

Instalación segura

1. Antes de conectarla en España, coloca y verifica el selector en la posición marcada para 220/230 V. Una selección incorrecta puede dañar la fuente y crear una situación peligrosa.
2. Instala la unidad dentro de una envolvente o compartimento que impida tocar la red, sin bloquear el ventilador ni las ranuras.
3. Conecta fase a L, neutro a N y tierra de protección al borne correspondiente. La carcasa metálica debe quedar puesta a tierra.
4. Utiliza fusible e interruptor adecuados, alivio de tensión, tapa de bornes y separación física entre cableado AC y DC.
5. Dimensiona conductores y terminales para la corriente, longitud y temperatura reales. Protege individualmente los ramales cuando corresponda.
6. Comprueba polaridad, apriete y posibles filamentos de cobre sueltos. Mide la salida con un multímetro antes de conectar placa, calentadores o accesorios.
7. No confundas -V con tierra de protección y no manipules V ADJ sin controlar la tensión resultante.

Para construir una entrada de red protegida pueden combinarse la toma IEC C14 con interruptor y portafusible y el cable Schuko a IEC C13, siempre que el montaje, fusible y conexiones sean adecuados. El terminal de anilla M4 puede utilizarse únicamente cuando coincidan el tornillo, la sección del conductor y la función de la conexión.

Ventilación y mantenimiento

• No cubras la fuente ni la instales junto a una cama caliente, calefactor de cámara u otra fuente intensa de calor.
• Mantén libres la entrada y salida de aire del ventilador.
• Evita humedad, líquidos, polvo conductor y virutas metálicas.
• Con la fuente desconectada, revisa periódicamente ventilador, suciedad, decoloración, olor, ruido anormal y apriete de terminales.
• No introduzcas herramientas ni abras la fuente: sus condensadores pueden conservar energía después de desconectarla.

Otras potencias de 12 V

Si el equipo consume menos, puede resultar más apropiada la fuente de 12 V y 10 A, la fuente de 12 V y 20 A con ventilador o la fuente de 12 V y 33 A. La elección debe hacerse por consumo y margen, no únicamente por tamaño o precio.

Es para ti si

• Tu máquina funciona completamente a 12 V y necesita una fuente de alta corriente.
• Puedes calcular el consumo máximo y realizar un montaje cerrado, ventilado, protegido y puesto a tierra.
• Necesitas varios puntos de conexión para distribuir correctamente las cargas de 12 V.

No es para ti si

• Tu impresora, cama, placa o calentadores funcionan a 24 V.
• Necesitas una fuente sellada, silenciosa sin ventilador o preparada para quedar accesible sin envolvente.
• No dispones de conocimientos o ayuda cualificada para trabajar con tensión de red.
