Fuente de alimentación conmutada compacta 12 V 20 A 250 W con ventilador

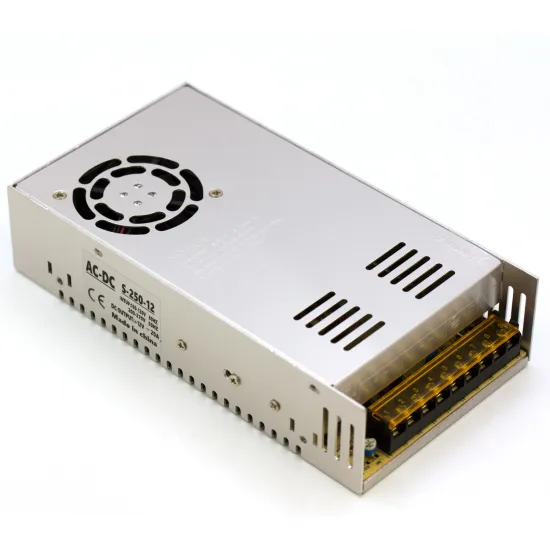

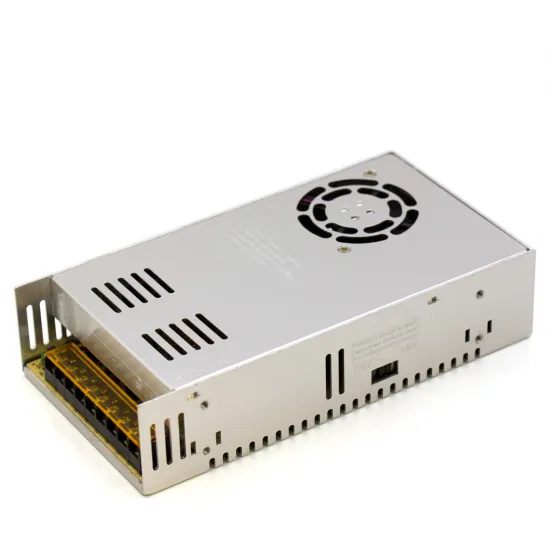

Fuente de alimentación conmutada AC/DC de 12 V, hasta 20 A y 250 W, con ventilador integrado para refrigeración activa. Está destinada a impresoras 3D, sistemas CNC, iluminación LED, motores y equipos electrónicos de 12 V que necesiten más corriente que una fuente refrigerada únicamente por convección.

Puede alimentar una impresora 3D pequeña con cama caliente cuando todos sus componentes sean de 12 V y la suma de cama, hotend, placa, motores, ventiladores y accesorios permanezca dentro de los 20 A nominales con margen para los picos de consumo.

Características técnicas

Protecciones integradas

• Protección frente a cortocircuito.
• Protección frente a sobrecarga.
• Protección frente a sobrevoltaje.
• Protección frente a sobretemperatura.
• Filtro EMI para reducir interferencias electromagnéticas.
• Prueba de funcionamiento a plena carga.

Dimensionamiento de la carga

En 12 V, la corriente aproximada se calcula mediante corriente = potencia / 12. Algunos ejemplos útiles para sumar consumos son:

No es necesario que una carga consuma 20 A: la fuente entrega únicamente la corriente que solicita el equipo, hasta su límite nominal. Para consumos menores y sin necesidad de ventilador puede consultarse la fuente compacta de 12 V, 10 A y 120 W.

Uso con cama caliente

Antes de conectarla a una impresora, suma el consumo nominal de la cama y del hotend con el de la electrónica, motores, ventiladores y accesorios. La cama suele ser la carga principal. Si la placa no puede conmutar su corriente directamente, puede emplearse un módulo MOSFET externo para cama caliente de 12/24 V, dimensionando igualmente fuente, cables, conectores y fusibles.

El MOSFET no aumenta la potencia disponible: únicamente permite controlar la carga mediante una etapa separada. Mantén activas las protecciones térmicas y verifica que un fallo de control no pueda dejar el calentador alimentado sin supervisión.

Conexión eléctrica

1. Selecciona la entrada: para España, coloca el selector en 220/230 V antes de conectar a una red de 230 V y 50 Hz.
2. Conecta la red: fase a L, neutro a N y tierra de protección al borne de tierra. Une correctamente la carcasa metálica a protección.
3. Conecta la carga: positivo a V+ y negativo a V-, respetando polaridad y distribuyendo la corriente con conductores y terminales adecuados.
4. Mide antes de usar: verifica con multímetro la salida y la polaridad antes de conectar la placa o los calentadores.

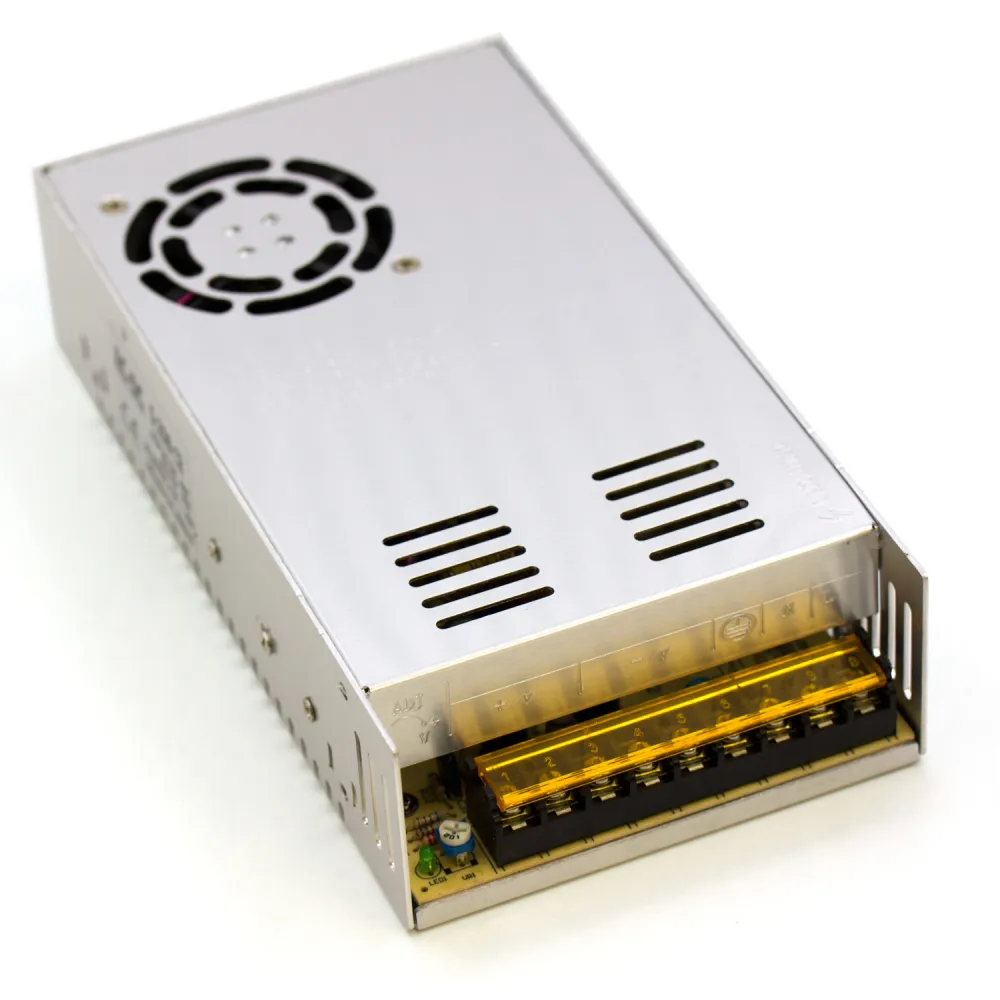

El ajuste V ADJ sirve para corregir finamente la salida alrededor de 12 V. No debe emplearse para alimentar dispositivos de otra tensión. Una fuente de 12 V no es compatible con calentadores, ventiladores o placas exclusivamente de 24 V.

Montaje y ventilación

• Mantén libres la entrada y salida de aire del ventilador y todas las ranuras de la carcasa.
• No instales la fuente cerca de agua, polvo conductor, virutas, materiales inflamables o focos de calor.
• La cubierta transparente de los bornes es una protección complementaria y no sustituye una envolvente final.
• Para recorridos cortos dentro de una máquina, 2,5 mm² es un punto de partida adecuado para circuitos de salida de hasta 20 A; comprueba longitud, caída de tensión, temperatura, agrupamiento y normativa.
• No abras la carcasa ni manipules el interior. Desconecta la red y verifica ausencia de tensión antes de trabajar sobre los bornes.

Una toma IEC con interruptor y un cable Schuko a IEC C13 permiten preparar una entrada desmontable, siempre acompañada por la protección y el cableado correctos.

Firmware

No existe un ajuste específico de fuente en Marlin, Klipper o RepRapFirmware. Configura y conserva las protecciones térmicas de hotend y cama, y realiza PID autotune si el cambio de alimentación altera la respuesta de los calentadores. La tensión nominal de cada componente debe comprobarse físicamente antes de alimentarlo.
