- Stock: 1
- Modelo: CHC-XL
Modelo:
CHC XL
CHC XL wr

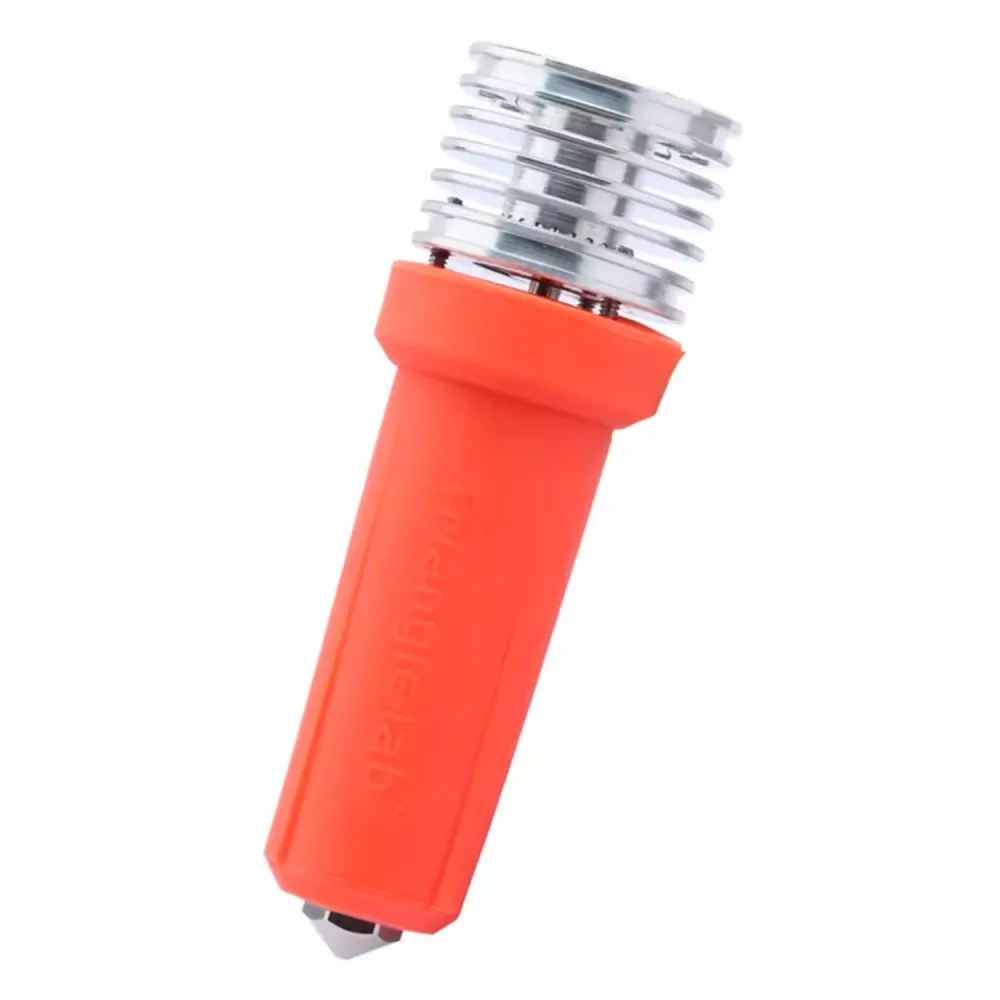

El Trianglelab CHC XL es un hotend compacto de alto flujo para impresoras 3D rápidas y configuraciones con una zona de fusión exigente. Combina un calentador cerámico MCH de 24 V y 128 W, sensor PT1000 integrado y un conjunto de aproximadamente 48 g.

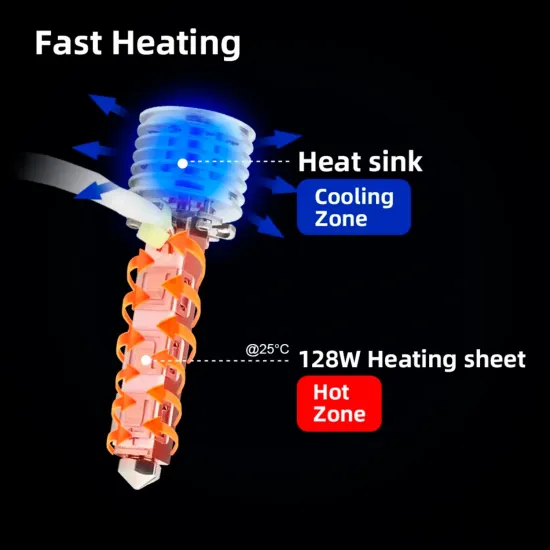

La construcción monolítica ayuda a proteger la fina zona de transición durante cambios de boquilla o pequeños golpes. El diseño térmico múltiple reduce la transmisión de calor hacia la zona fría, siempre que el disipador reciba una refrigeración adecuada.
Características

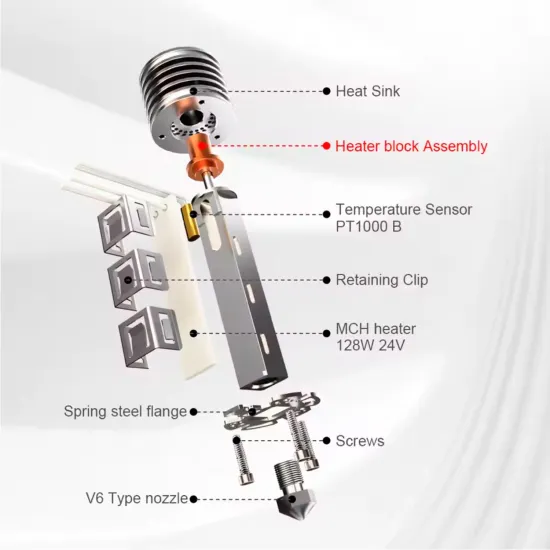

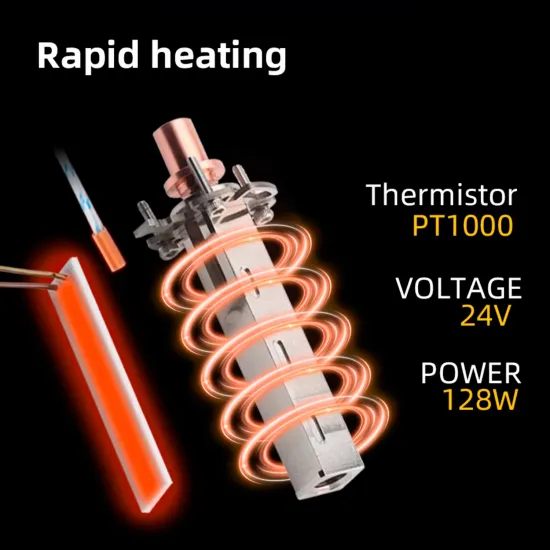

- Calentador cerámico MCH de 24 V y 128 W.
- PT1000 integrado para lectura de temperatura.
- Peso declarado de aproximadamente 48 g.
- Transición estándar de acero inoxidable 304.
- Compatible con boquillas estilo V6 y con extensores MZE diseñados para CHC XL.
- Calentador y sensor sustituibles.

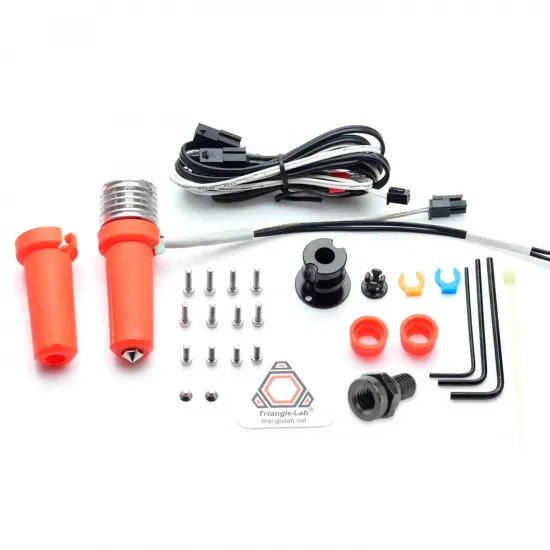

- Incluye boquilla V6 instalada y funda de silicona.
Compatibilidad
No es un recambio directo para cualquier hotend V6. Deben coincidir el soporte del disipador, la longitud del conjunto, el espacio alrededor del bloque, la refrigeración, el recorrido del cable, la tensión de 24 V y la capacidad eléctrica de la salida. Tras el montaje hay que revisar Z-offset, límites de movimiento y posición del conducto de capa.
Admitir boquillas estilo V6 describe la rosca y geometría previstas por Trianglelab, pero no convierte cualquier boquilla en adecuada para alto flujo o materiales abrasivos. Para compuestos con fibra utiliza una boquilla resistente al desgaste.
Configuración del PT1000
En Marlin, un PT1000 conectado directamente a una entrada con pull-up de 4,7 kΩ utiliza normalmente #define TEMP_SENSOR_0 1047. Las placas con 1 kΩ o 2,2 kΩ requieren respectivamente las tablas 1010 o 1022. Comprueba el esquema de la controladora.
En Klipper utiliza sensor_type: PT1000, el sensor_pin de la placa y, si no usa 4,7 kΩ, declara el pullup_resistor real. La lectura en frío debe ser coherente antes de activar el calentador.
Puesta en marcha
- Confirma 24 V, polaridad y capacidad de la salida para 128 W.
- Comprueba que el PT1000 muestra temperatura ambiente estable.
- Realiza el primer calentamiento con vigilancia y potencia limitada si la electrónica no está validada.
- Ejecuta una calibración PID después de instalar el hotend y la funda.
- Verifica ausencia de fugas y apriete de la boquilla siguiendo el procedimiento térmico adecuado.
Es para ti si
- Necesitas más margen de fusión para imprimir rápido o con boquillas grandes.
- Tu máquina admite 24 V, PT1000 y una salida capaz de controlar 128 W.
- Dispones de soporte y refrigeración específicos para CHC XL.
No es para ti si
- Tu impresora es de 12 V o no puedes verificar la etapa de potencia.
- Buscas una instalación directa sin modificar soporte, firmware o Z-offset.

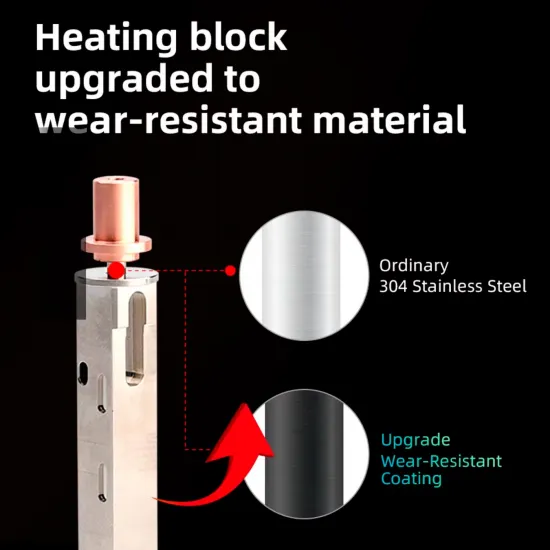

- Imprimes abrasivos de forma intensiva: considera la versión WR y una boquilla endurecida.
