- Stock: 3
- Modelo: CHCB-OT-Hotend

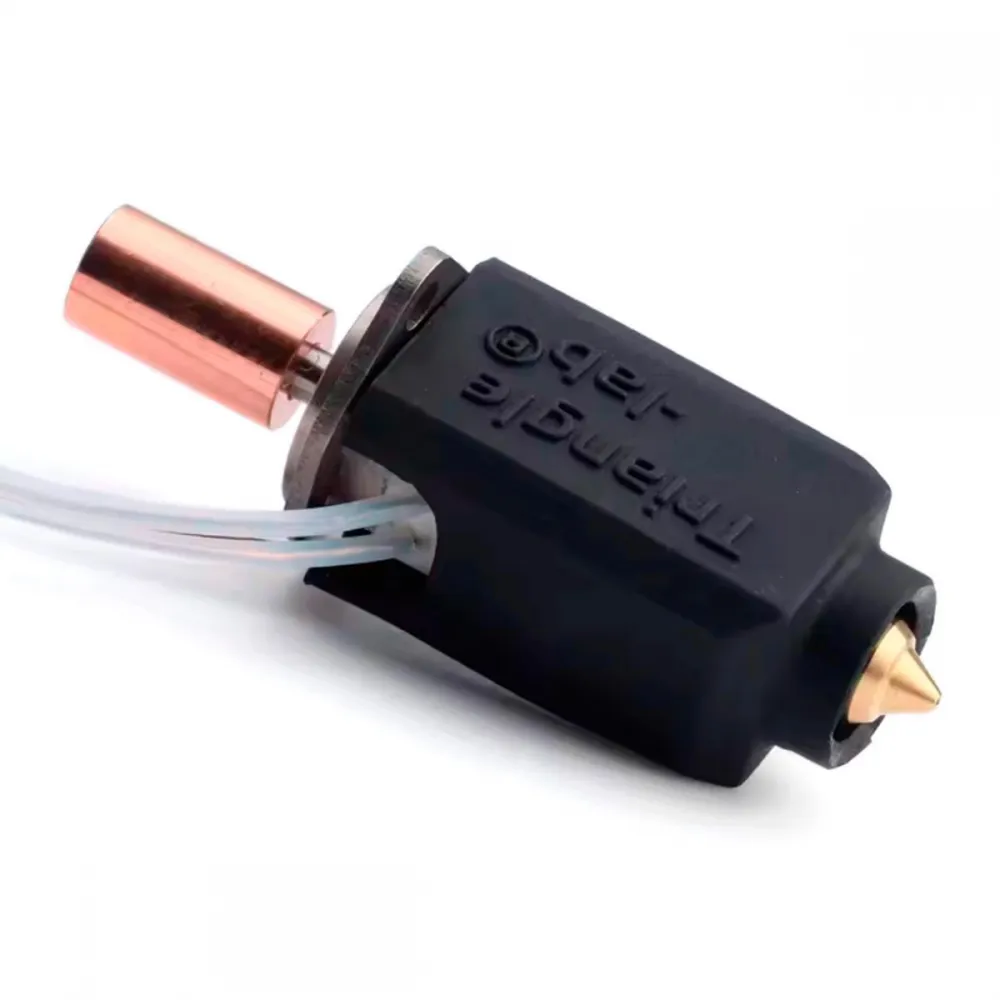

El Trianglelab CHCB-OT, desarrollado junto a Omranello, es un hotend modular de alto rendimiento para determinadas impresoras Creality. Esta referencia es la versión de 24 V con termistor NTC 100K B3950 y boquilla ZS MK8 Standard de latón de 0,4 mm.

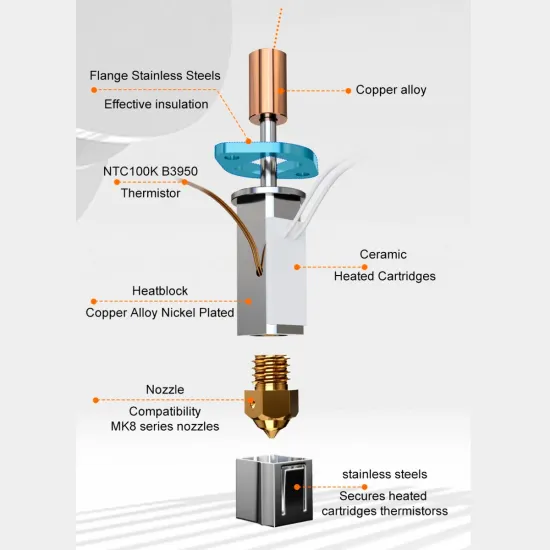

Su calentador cerámico rodea la zona de fusión y separa el núcleo caliente de la brida de sujeción. Esto facilita sustituir calentador, sensor o boquilla sin desechar necesariamente todo el conjunto y reduce la transferencia de calor hacia el disipador.
Especificaciones
| Característica | Valor |
|---|---|
| Alimentación | 24 V CC |
| Potencia nominal | 67 W a 24 °C; intervalo declarado 61-77 W |
| Resistencia en frío | 7,5-9,5 Ω |
| Sensor | NTC 100K B3950, 1% |
| Boquilla incluida | Trianglelab ZS MK8 Standard Brass, 0,4 mm |
| Filamento | 1,75 mm |
| Temperatura máxima | Hasta 300 °C, limitada por máquina, firmware y componente más restrictivo |
La demanda nominal es de aproximadamente 2,79 A, pero las tolerancias publicadas equivalen a 2,53-3,20 A en frío. La salida de calentador, fusible, conector y cableado deben soportar esa corriente con margen.
Compatibilidad con impresoras
- Creality K1 y K1 Max: reemplazo condicionado a que coincidan fijación, longitud y conectores.
- Creality Ender-3 V3 KE: incluida por Trianglelab; comparar la revisión del cabezal.
- Ender-3 V3 SE: el fabricante la marca con una condición; puede requerir adaptación de montaje o cableado.
- CR-M4, CR-10 Smart Pro y Ender-3 S1: integración en cabezal Sprite compatible, verificando placa, soporte y conectores.
No se añade K1C ni otros modelos por parecido. Trianglelab utiliza referencias y revisiones distintas para otras geometrías.
Boquillas y mantenimiento
El CHCB-OT utiliza boquillas de la familia Trianglelab ZS MK8. Una rosca aparentemente MK8 no garantiza que cualquier boquilla conserve la longitud, asiento y zona de fusión correctos. Tras cambiarla, comprueba sellado, longitud efectiva y Z offset.
- Descarga el filamento y deja enfriar el conjunto.
- Apaga y desconecta la impresora antes de manipular calentador o sensor.
- Retira y monta sujetando el bloque de forma adecuada, sin retorcer los conductores cerámicos.
- Confirma que la boquilla asienta contra la zona interna prevista, no solo contra el exterior del bloque.
- Ordena y alivia los cables para que no rocen ventilador, carro o pieza.
Configuración del sensor
- Marlin: Trianglelab indica
#define TEMP_SENSOR_0 1para esta versión B3950. Mantén activada la protección térmica. - Klipper: utiliza
sensor_type: Generic 3950en una entrada y pull-up compatibles. - RepRapFirmware 3: puede definirse con un comando adaptado como
M308 S1 P"e0temp" Y"thermistor" T100000 B3950.
Antes de calentar, comprueba una lectura ambiente razonable y una subida progresiva. Después realiza PID/MPC para el conjunto instalado; no reutilices automáticamente los parámetros del hotend anterior.
Primera puesta en marcha
- Verifica 24 V, polaridad/conectores y capacidad de la salida.
- Comprueba sensor a temperatura ambiente con el calentador desactivado.
- Calienta primero a una temperatura moderada bajo supervisión y vigila errores o fluctuaciones.
- Ejecuta el ajuste térmico correspondiente a tu firmware.
- Recalibra Z offset, flujo y retracción.
- Aumenta caudal de forma gradual mediante una prueba volumétrica; el “50% más” promocional no es una cifra universal.
Es para ti si
- Tu Creality figura en la lista y puedes verificar revisión y conectores.
- Quieres un hotend modular de 24 V con boquillas ZS MK8.
- Puedes configurar el NTC B3950 y recalibrar la máquina.
No es para ti si
- Tu firmware o placa están configurados para PT1000 y no puedes modificarlos.
- Necesitas una sustitución garantizada únicamente por el nombre de la impresora.
- Tu salida no admite con margen hasta 3,2 A durante el calentamiento.
