Hotend Trianglelab RAPIDO ACE UHF 24 V con sensor 104NT-4

Hotend Trianglelab RAPIDO ACE en configuración UHF de flujo ultraalto y con sensor de temperatura 104NT-4. Combina una zona de fusión extendida con un diseño compacto, calefactor cerámico reemplazable y diferentes opciones de montaje para impresoras 3D rápidas.

Esta referencia corresponde específicamente a la versión UHF con sensor 104NT-4. No debe confundirse con las variantes RAPIDO ACE PT1000 o K500, ya que requieren una configuración electrónica y de firmware diferente.

Características principales

• Configuración UHF de flujo ultraalto.
• Sensor de temperatura 104NT-4 integrado.
• Sistema eléctrico nominal de 24 V.
• Potencia nominal indicada por el fabricante: 88,6 W.
• Resistencia nominal del calefactor: 6,5 ±0,5 Ω a 25 °C.

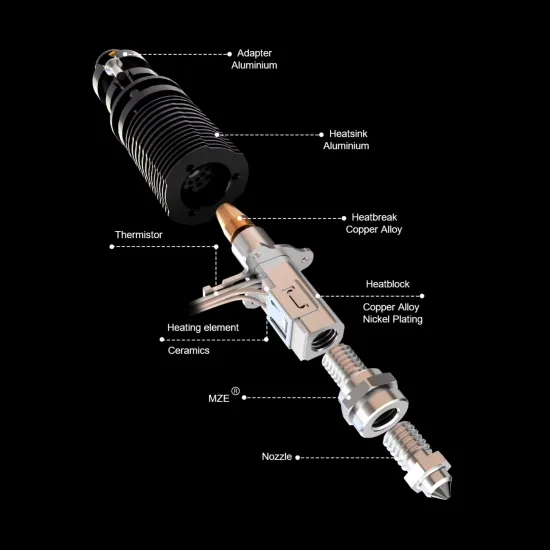

• Elemento calefactor cerámico reemplazable.
• Zona de fusión extendida en un conjunto compacto.
• Múltiples orificios superiores para adaptar la orientación del montaje.
• Diseño preparado para extrusión directa o mediante tubo Bowden.

Diseño térmico

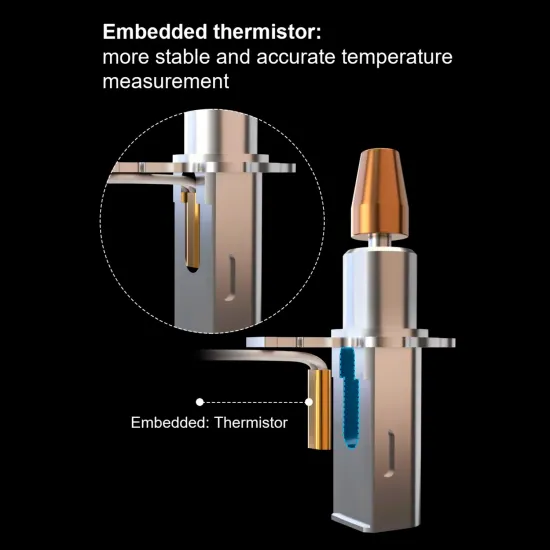

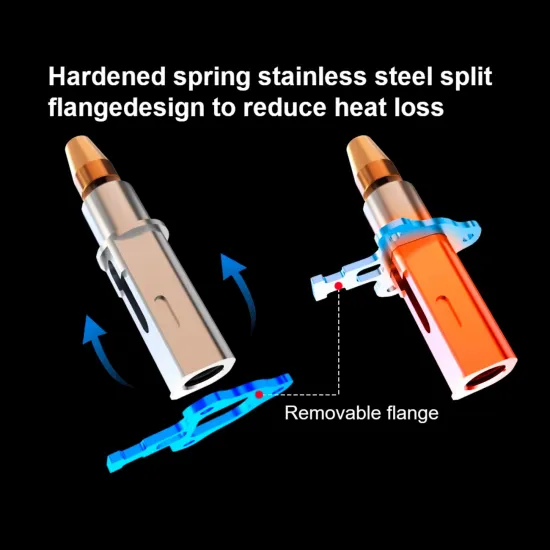

El RAPIDO ACE incorpora un sensor interno situado para medir la temperatura del conjunto calefactor de forma estable. Su brida dividida de acero inoxidable ayuda a reducir la transferencia de calor hacia la estructura y protege el conducto interno del filamento durante el montaje.

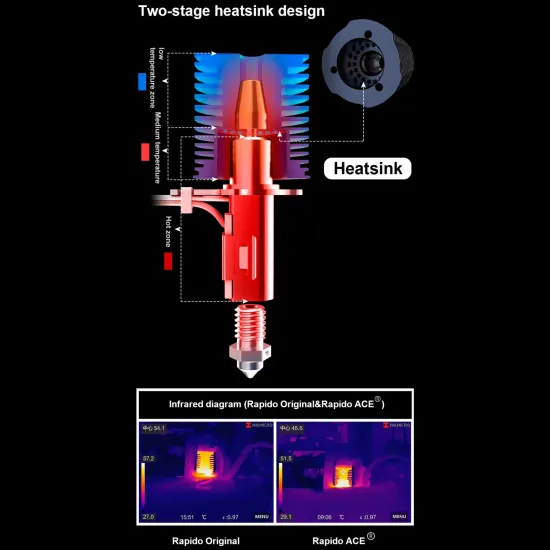

El disipador utiliza un diseño aislado en dos etapas y una zona de contacto cónica con el heatbreak. El objetivo es limitar la conducción de calor hacia la parte fría y reducir el riesgo de reblandecimiento prematuro del filamento.

Caudal volumétrico

Trianglelab declara un caudal práctico máximo de hasta 65 mm³/s en una prueba realizada con PETG a 265 °C y una boquilla de 1,2 mm. Esta cifra describe unas condiciones concretas de ensayo y no debe considerarse un resultado garantizado con cualquier material, boquilla o impresora.

El caudal real depende de la temperatura, el diámetro y material de la boquilla, el filamento, la fuerza del extrusor, el calefactor y la refrigeración. Debe determinarse mediante pruebas progresivas en cada máquina.

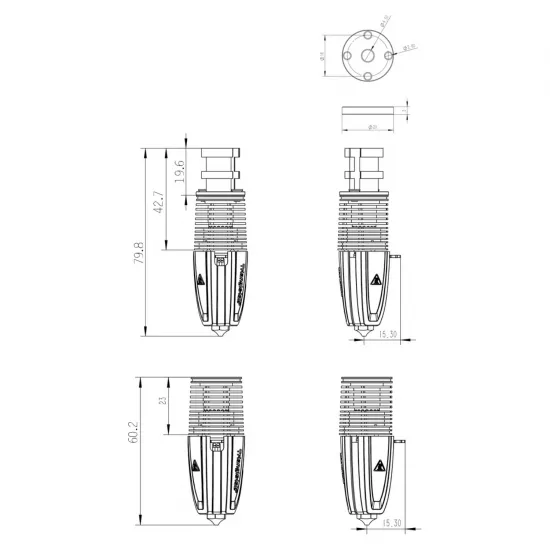

Compatibilidad de montaje

Puede instalarse en posiciones de montaje diseñadas para el Dragon original o el RAPIDO original utilizando un espaciador de 3 mm. Trianglelab también dispone de soportes específicos para RAPIDO ACE y de un adaptador para montajes de tipo V6.

Los adaptadores o espaciadores necesarios no deben considerarse incluidos salvo que aparezcan expresamente en el contenido del producto suministrado.

Compatibilidad con impresoras 3D

• VORON 2.4 y VORON Trident: compatible de forma condicionada mediante soporte específico para RAPIDO ACE o montaje Dragon/RAPIDO con el espaciador adecuado.
• VORON 0: requiere comprobar cuidadosamente el soporte, la altura disponible y la posición del conducto de ventilación.
• Creality Ender 3 y CR-10: requieren una conversión de hotend, soporte compatible, adaptación del cableado y configuración del firmware.
• Prusa MK3 y derivados: posible mediante un adaptador V6 y un cabezal preparado para la longitud y geometría del conjunto.

La compatibilidad depende del cabezal instalado y no únicamente del modelo de impresora. Deben comprobarse la posición de la boquilla, el sensor de nivelación, la refrigeración, la tensión de alimentación y la capacidad de la salida del calefactor.

Sensor 104NT-4 y firmware

El 104NT-4 es un termistor NTC y no debe configurarse como PT100, PT1000 ni como un termistor genérico sin verificar su curva. En Klipper suele corresponder al perfil ATC Semitec 104NT-4-R025H42G, aunque debe comprobarse la documentación de la versión de firmware utilizada.

Una configuración incorrecta puede producir lecturas de temperatura desviadas y comprometer la protección térmica de la impresora.

Productos relacionados

• Extensor de zona de fusión Trianglelab ZS-MZE, compatible dimensionalmente con RAPIDO ACE cuando se utiliza la combinación correcta de boquilla, extensor y calcetín de silicona.
• Phaetus RAPIDO 2 HF, alternativa más compacta de alto flujo.
• Phaetus RAPIDO 2 UHF, alternativa UHF de la familia Phaetus.

Los componentes internos de RAPIDO ACE no deben considerarse intercambiables con RAPIDO V1, RAPIDO 2 o RAPIDO 2F. Trianglelab indica expresamente que los recambios específicos del RAPIDO ACE no son adecuados para RAPIDO V1.

Instalación y puesta en marcha

Antes de conectarlo, comprueba que la impresora trabaja a 24 V y que la placa, el MOSFET, la fuente de alimentación, los conectores y el cableado pueden controlar la potencia del calefactor.

Después del montaje, configura correctamente el sensor 104NT-4, realiza una calibración PID y verifica la protección contra calentamiento descontrolado. Ajusta también el offset Z, la retracción, el avance de presión y el caudal volumétrico máximo antes de imprimir a alta velocidad.
