- Stock: 5
- Modelo: Orbiter-V2.5-upgrade
Este kit de actualización Orbiter V2.5 permite renovar la transmisión de un extrusor Orbiter V2.0 existente sin sustituir el conjunto completo. Incorpora la nueva geometría del engranaje impulsor, eje de araña premontado, planetarios y carcasa revisada para mejorar la concentricidad y la regularidad de extrusión.
Mejoras de la versión V2.5
- Engranaje impulsor con recubrimiento RNC y dureza declarada superior a HRC60.

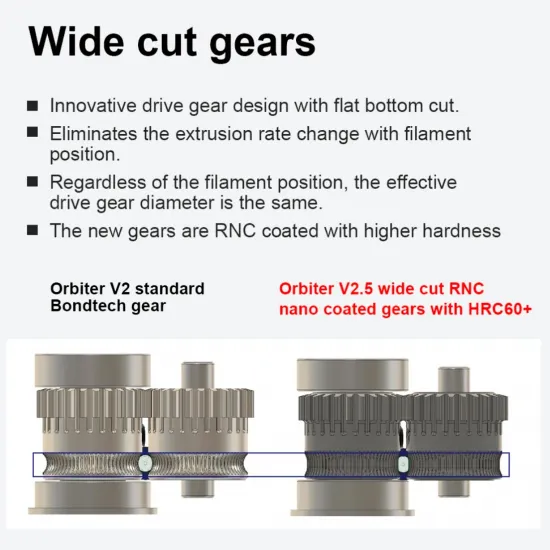

- Diseño de fondo plano para mantener un diámetro efectivo más constante aunque cambie la posición del filamento.

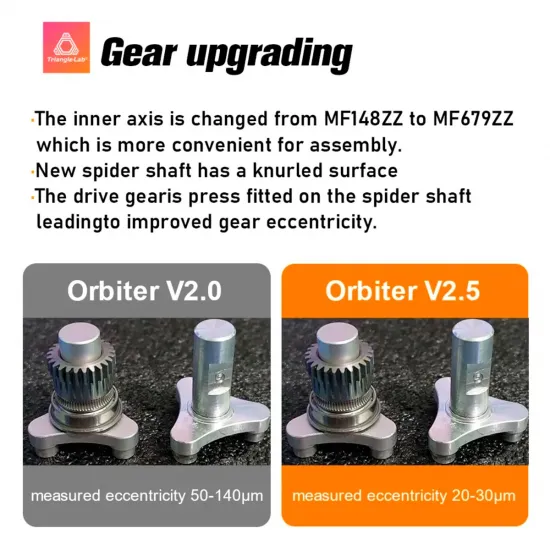

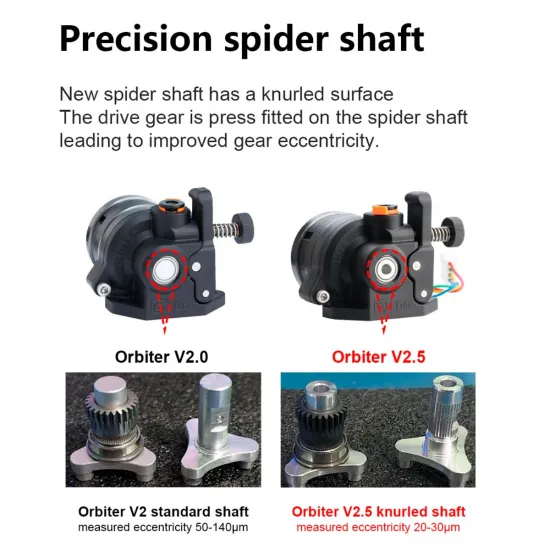

- Nuevo eje de araña moleteado con engranaje montado a presión.
- Tres engranajes planetarios y carcasa moldeada revisada.
- Juego de rodamientos, casquillo y calces incluidos para reconstruir la transmisión.

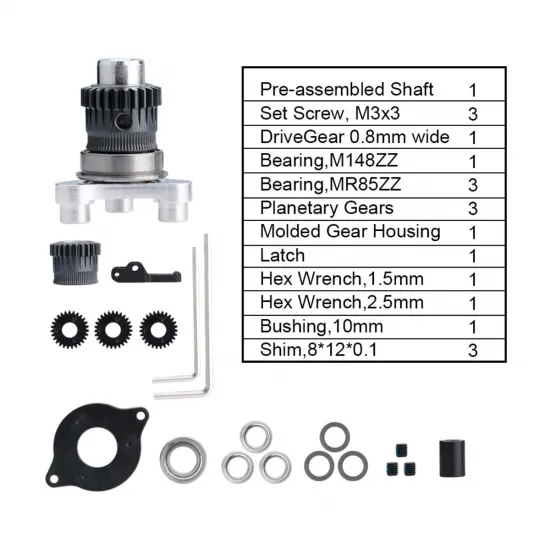

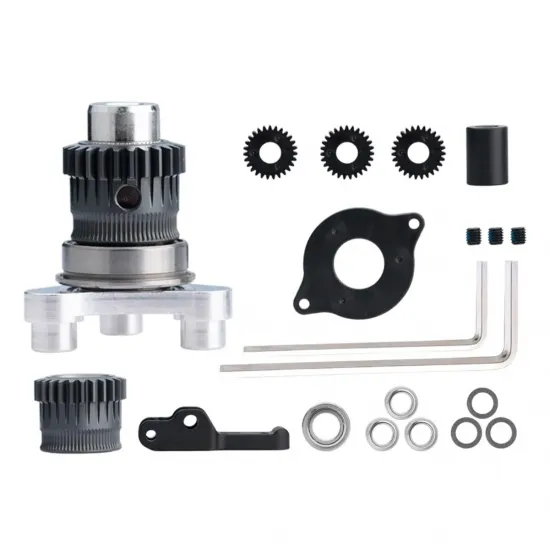

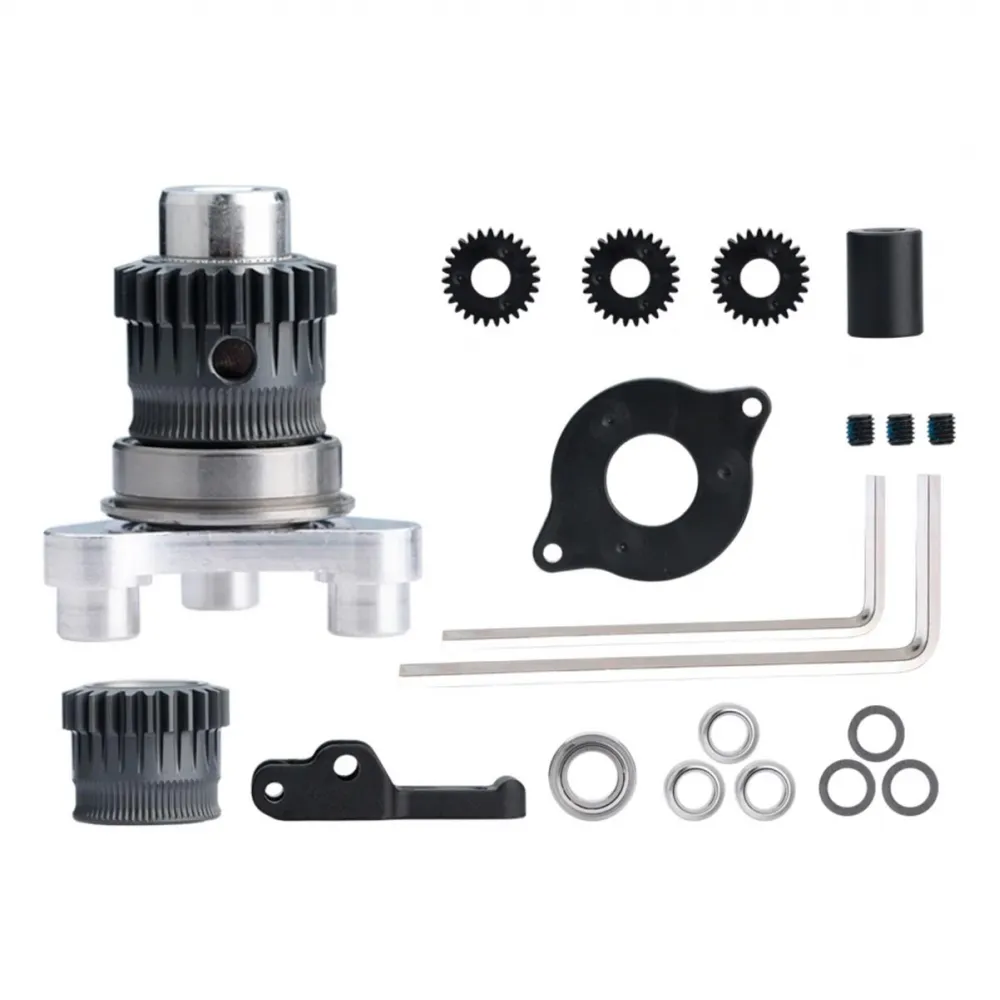

Contenido
- 1 eje premontado.
- 1 drive gear de 0,8 mm de ancho.
- Juego de rodamientos: 1 unidad principal y 3 MR85ZZ.
- 3 engranajes planetarios y 1 carcasa moldeada.
- 1 latch o tensor, 1 casquillo de 10 mm y grasa.
- 3 tornillos prisioneros M3×3 y 3 calces 8×12×0,1 mm.
- Llaves hexagonales de 1,5 y 2,5 mm.
La documentación disponible no coincide en la referencia exacta de uno de los rodamientos. Por ese motivo se describe por su función y se recomienda conservar todas las piezas retiradas hasta terminar el montaje.
Compatibilidad
Está diseñado para el Orbiter V2.0. No se debe usar para actualizar V1.0, V1.5, clones o extrusores de geometría parecida sin comprobar cada pieza. Antes de desmontar, confirma que la carcasa y transmisión del extrusor corresponden realmente a V2.0.
Actualizar el interior no modifica por sí solo el soporte del toolhead, hotend, sensor de filamento ni cableado del motor. Si el extrusor ya estaba correctamente integrado, normalmente se conservan.
Después del montaje
- Comprueba que la transmisión gira suave antes de instalar el motor.
- Aplica solo la grasa incluida en las zonas indicadas; evita contaminar el canal de filamento.
- Ajusta la tensión del latch sin deformar filamento flexible.
- Marca 100 mm de filamento y recalibra pasos/mm o
rotation_distance; no des por válido el ajuste anterior. - Revisa corriente y temperatura del motor durante una prueba prolongada, aunque el motor no haya cambiado.
Es para ti si
- Ya tienes un Orbiter V2.0 y quieres incorporar la transmisión V2.5.
- Prefieres reutilizar motor y cuerpo compatibles.
- Puedes desmontar, montar y recalibrar el extrusor.
No es para ti si
- Necesitas un Orbiter completo listo para instalar.
- Tu extrusor no es un V2.0 original o equivalente verificado.
- No quieres abrir la transmisión ni recalibrar extrusión.
