- Stock: 24
- Modelo: DCDC5V-Module

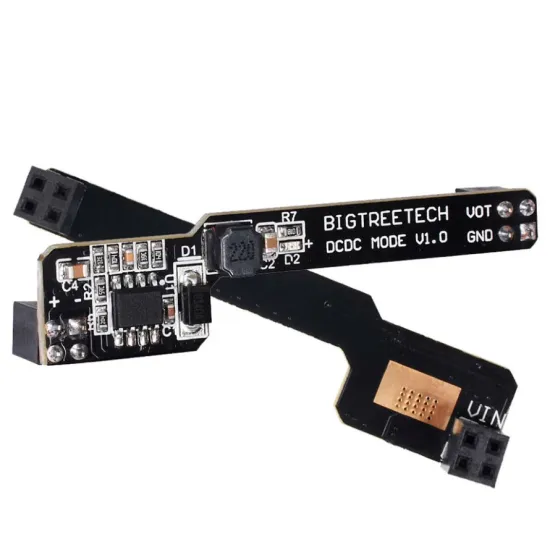

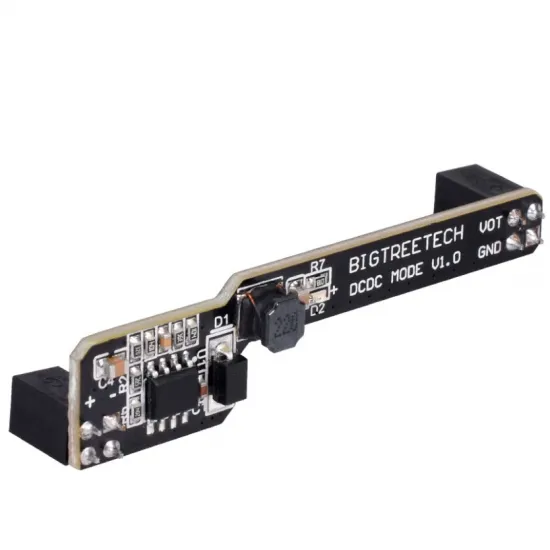

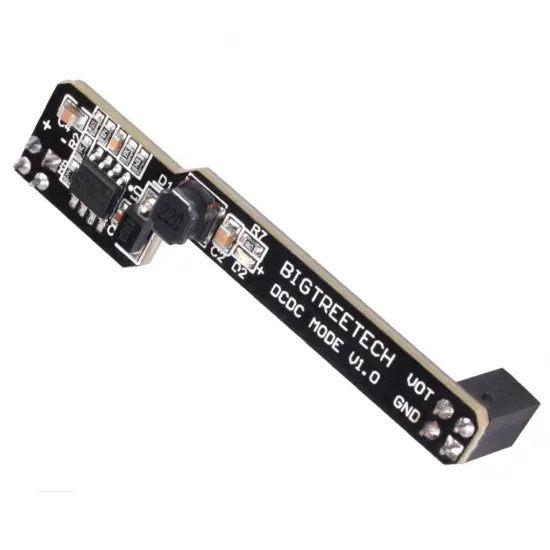

El BIGTREETECH DCDC MODE V1.0 es un módulo reductor DC-DC diseñado para proporcionar una alimentación estable de 5 V y hasta 3 A a los periféricos conectados a placas SKR V1.4 y SKR V1.4 Turbo.
Convierte la alimentación principal de 12 o 24 V de la impresora y descarga de trabajo el regulador de 5 V integrado en la placa. Resulta especialmente útil al instalar pantallas TFT, sondas BLTouch, iluminación NeoPixel o RGB, módulos WiFi y otros accesorios de 5 V con un consumo compatible.
Características principales
- Marca: BIGTREETECH.
- Modelo: DCDC MODE V1.0.
- Tipo: convertidor reductor DC-DC enchufable.
- Tensión de entrada: 12 o 24 V CC.
- Tensión de salida: 5 V CC.
- Corriente máxima declarada: 3 A.
- Compatibilidad directa documentada: BIGTREETECH SKR V1.4 y SKR V1.4 Turbo.
- Contenido: 1 módulo.
¿Cuándo resulta recomendable?
Es una ampliación especialmente interesante cuando los accesorios de 5 V aumentan la carga sobre el regulador integrado de la placa. Al disponer de una conversión dedicada, ayuda a alimentar periféricos como TFT, BLTouch, NeoPixel o ESP-01S sin concentrar todo su consumo en el regulador principal.
La suma de los dispositivos conectados no debe superar los 3 A declarados por el fabricante. También deben respetarse los límites de corriente de cada conector y de la placa utilizada.
Compatibilidad
El fabricante documenta su instalación directa en:
- BIGTREETECH SKR V1.4.
- BIGTREETECH SKR V1.4 Turbo.
No debe confundirse con el módulo E3 DCDC5V V1.0, que tiene una geometría diferente y está destinado a determinadas placas SKR Mini E3. Tampoco debe darse por compatible automáticamente con SKR 3, SKR 3 EZ u otras placas que utilicen módulos o conectores visualmente parecidos.
Instalación segura
- Desconecta completamente la impresora de la red eléctrica.

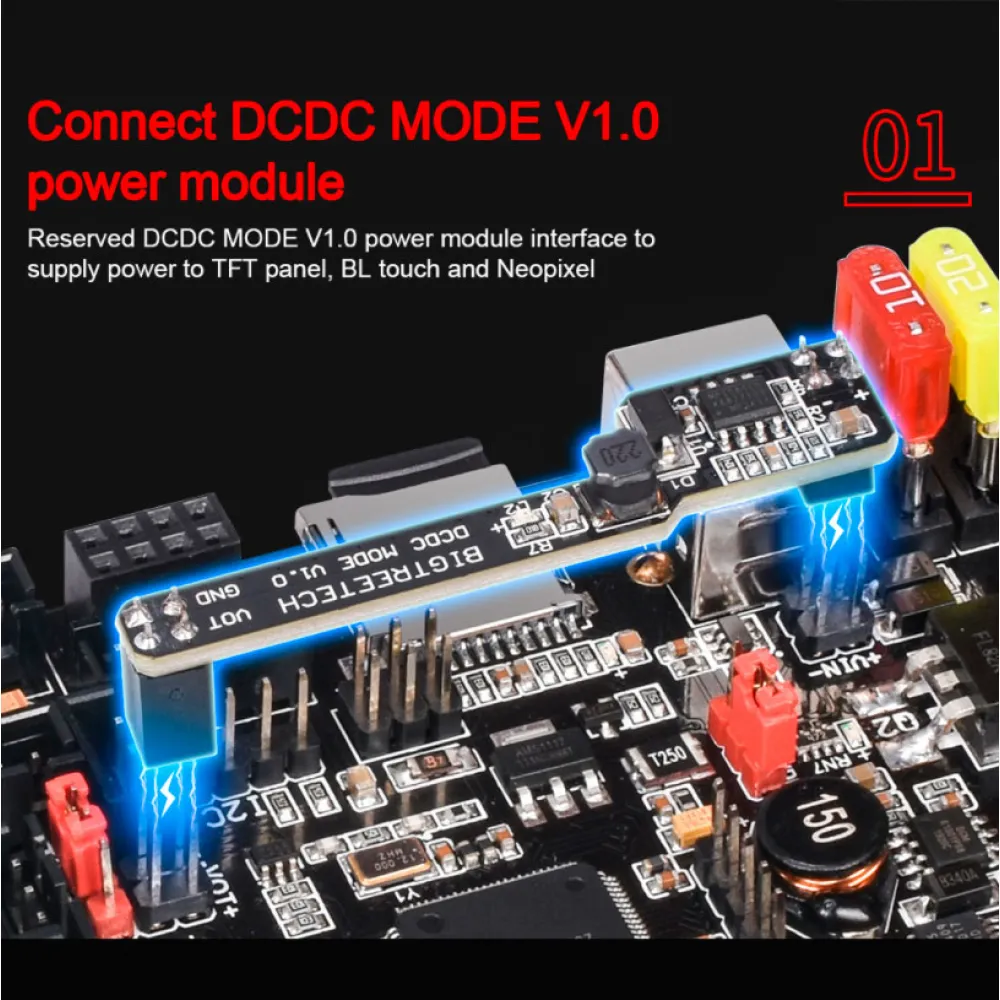

- Comprueba que la placa dispone de la interfaz reservada para DCDC MODE.
- Verifica la orientación y alinea correctamente los dos conectores antes de introducir el módulo.
- Inserta ambos extremos por completo, sin desplazar ninguna fila de pines.
- Configura el selector de alimentación de 5 V y los jumpers siguiendo el manual de la revisión exacta de la placa.
- Antes de conectar periféricos sensibles, comprueba la presencia de aproximadamente 5 V y la polaridad del puerto que vayas a utilizar.
Importante: no instales, retires ni cambies jumpers con la placa alimentada. No conectes dispositivos de 12 o 24 V a una salida configurada a 5 V.
Firmware
El módulo funciona únicamente como fuente de alimentación y no necesita una configuración propia en Marlin, Klipper o RepRapFirmware. El firmware solo deberá configurarse para el periférico conectado, siguiendo el pinout y la documentación de la placa y del accesorio correspondiente.
