BIGTREETECH CB2 V1.0 — módulo Linux para Klipper, 2 GB RAM y 32 GB eMMC

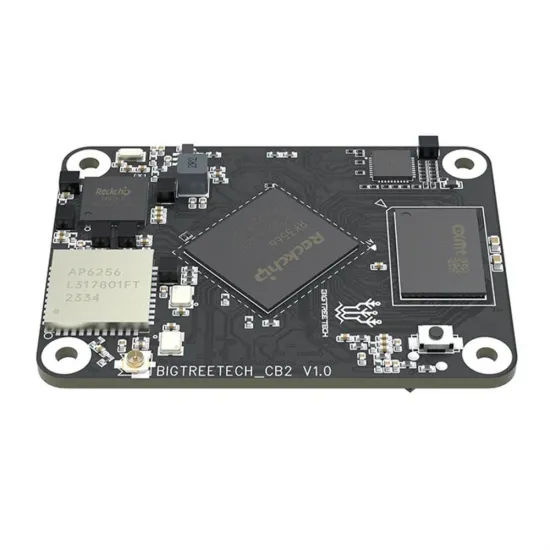

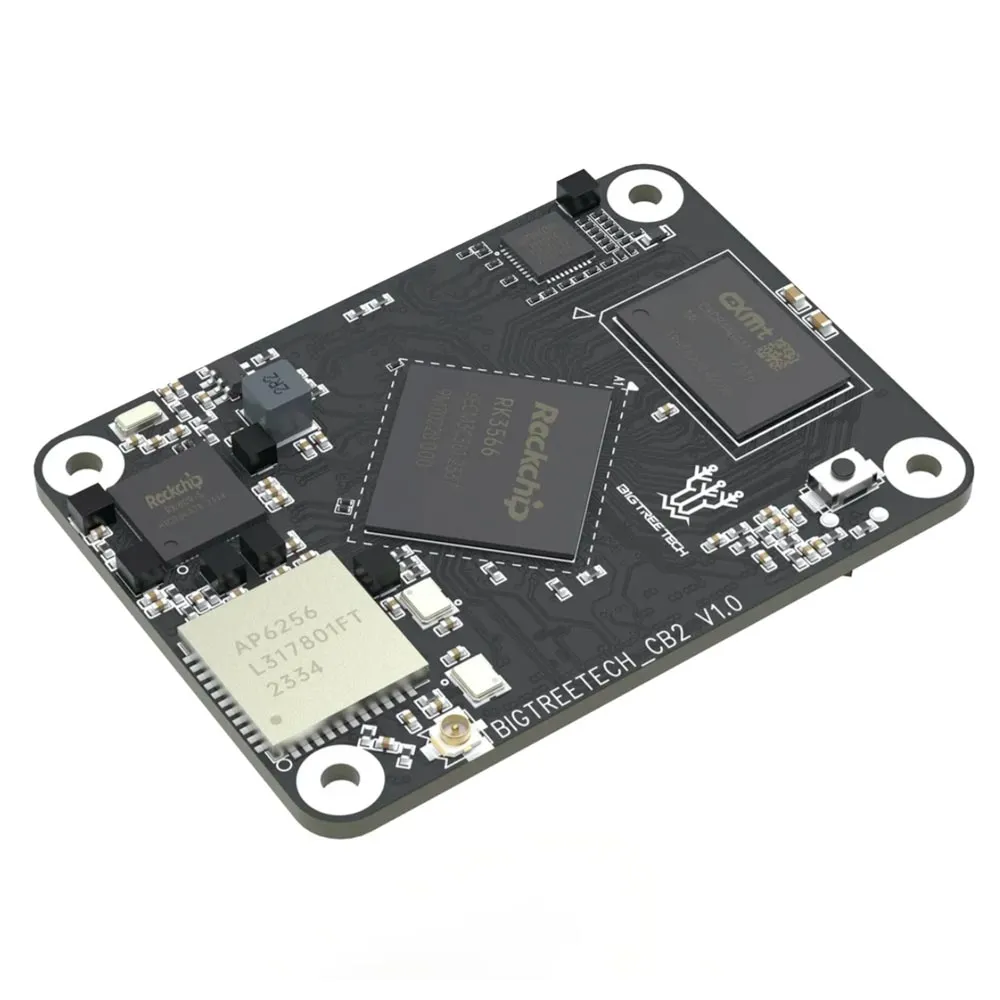

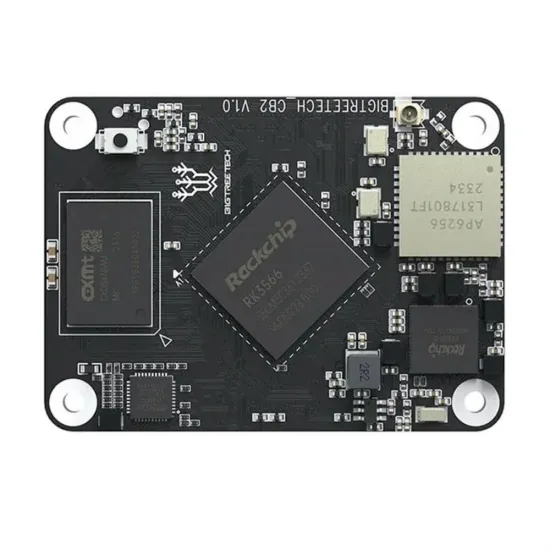

El BIGTREETECH CB2 V1.0 es un módulo de cómputo para ejecutar Linux y Klipper en una placa portadora compatible, como una Manta. Incorpora un Rockchip RK3566 de cuatro núcleos, 2 GB de memoria LPDDR4, 32 GB de almacenamiento eMMC y Wi-Fi de 2,4 y 5 GHz. Su formato de montaje y sus dos conectores inferiores siguen el planteamiento de Raspberry Pi CM4, pero su procesador, imagen de sistema y configuración son diferentes.

El CB2 es el ordenador anfitrión de la impresora: puede alojar Klipper y su interfaz de control, pero no sustituye por sí solo la placa que gobierna motores, sensores y calentadores. Necesita una portadora adecuada, alimentación y una instalación de software específica para CB2.

Características de esta versión

• Procesador: Rockchip RK3566 con cuatro núcleos ARM Cortex-A55 de hasta 1,8 GHz.
• Memoria y almacenamiento: 2 GB LPDDR4 y 32 GB eMMC integrados. La eMMC permite instalar el sistema sin depender de una tarjeta microSD para el uso habitual, una vez preparada correctamente.
• Conectividad inalámbrica: Wi-Fi de doble banda (2,4/5 GHz) y Bluetooth; incluye una antena Wi-Fi externa que debe conectarse con cuidado al pequeño conector del módulo.

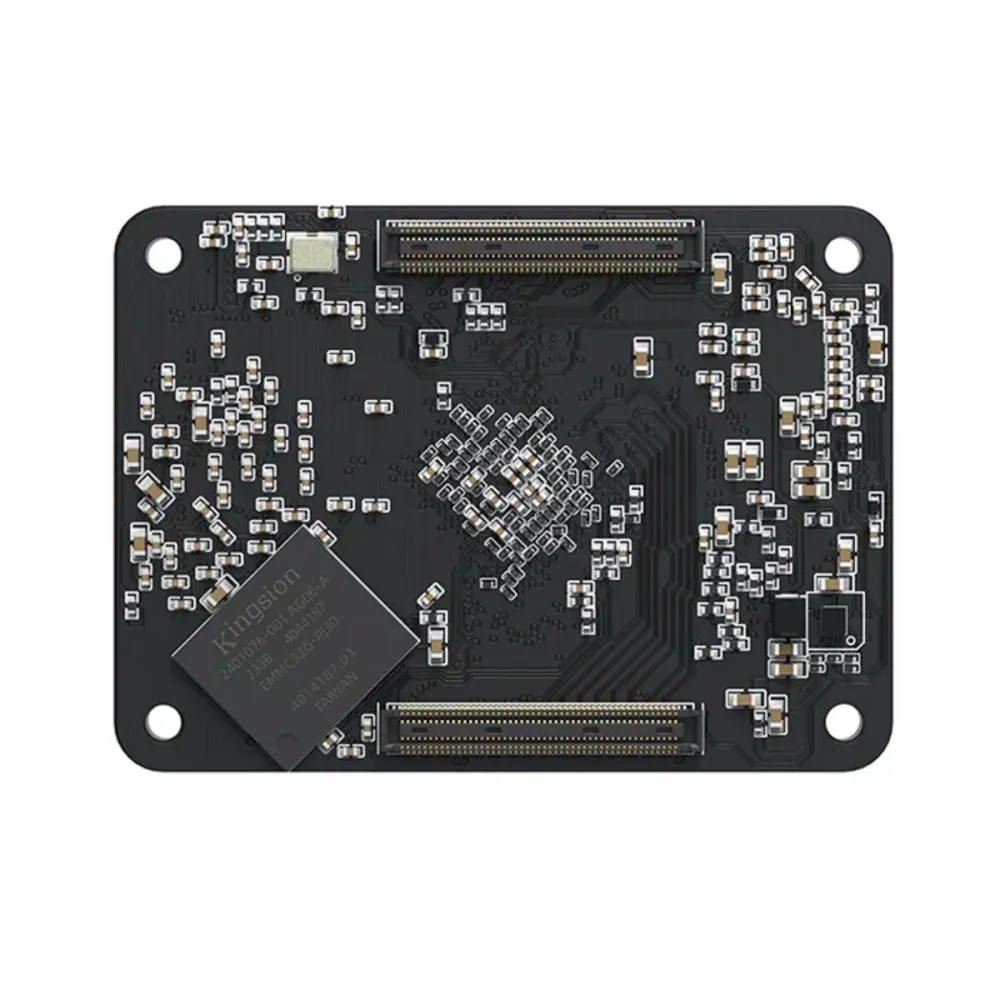

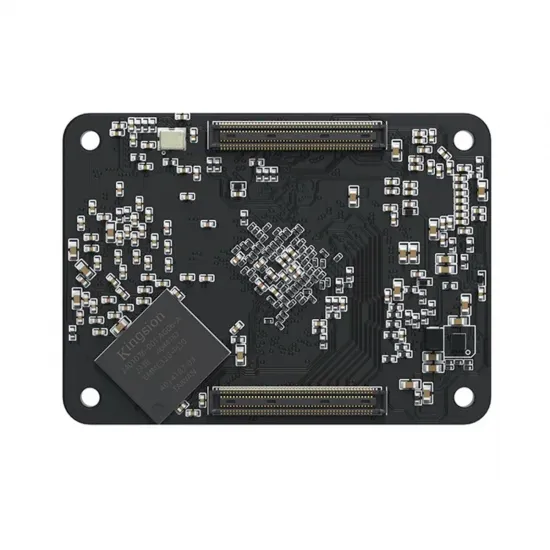

• Formato: placa de 40 × 55 mm, taladros de montaje separados 33 × 48 mm y dos conectores BTB de 100 contactos en la cara inferior.
• Alimentación del módulo: 5 V ±5 %; la especificación del fabricante indica una fuente capaz de aportar 2 A, suministrada por una portadora apropiada. Si la placa Manta recibe 12 o 24 V, es la electrónica de esa placa la que proporciona los 5 V al CB2: no conectes 12/24 V directamente al módulo.

Ethernet Gigabit, HDMI, USB, cámara CSI, pantalla DSI o microSD pueden estar disponibles a través de una placa portadora que exponga esas conexiones y de una imagen de sistema que las soporte. El CB2 aislado no tiene esos conectores externos ni garantiza que cualquier pantalla o accesorio pensado para CM4 vaya a funcionar sin adaptación.

Placas Manta y compatibilidad

Se puede combinar con la BIGTREETECH Manta M8P V2.0 como host Linux de una impresora con Klipper. También es una opción para la Manta M4P cuando su revisión, imagen y conectores se configuran conforme al manual correspondiente. Para otras portadoras con zócalo de formato CM4, comprueba expresamente alimentación, señales, orientación, refrigeración, periféricos e imagen antes de asumir compatibilidad.

CB2, CB1 y Raspberry Pi CM4 no son equivalentes en software. No instales Raspberry Pi OS ni una imagen de CB1 sobre el CB2; descarga una imagen para CB2 del repositorio oficial de BIGTREETECH. Tampoco uses para la controladora un pinout o firmware compilado para otra revisión de Manta. El procesador Linux del CB2 y el microcontrolador de la Manta son dos dispositivos distintos, con configuraciones y actualizaciones independientes.

Cómo ponerlo en marcha

1. Elige la portadora y comprueba su revisión. Con todo desconectado, alinea los dos conectores BTB y fija el módulo sin forzarlo. Verifica el espacio disponible para refrigeración; un disipador diseñado para CB1 no debe darse por válido para CB2 sin comprobar su encaje.
2. Instala el sistema CB2. Puedes grabar la imagen oficial en una microSD adecuada para arrancar desde la ranura de la portadora, o seguir el procedimiento oficial para instalarla en la eMMC. Grabar una imagen borra el contenido del soporte elegido. Si ya hay un sistema en la eMMC, revisa la prioridad de arranque antes de suponer que utilizará la microSD.
3. Configura la red y el acceso. Conecta la antena para Wi-Fi o utiliza Ethernet si tu portadora lo ofrece. Sigue las instrucciones de la imagen concreta para la configuración inicial de red y cambia las credenciales predeterminadas tras el primer acceso.
4. Prepara Klipper para la placa de control. El host CB2 y el MCU de la Manta requieren sus propias etapas. Compila y carga el firmware del microcontrolador según el modelo y la revisión de la Manta; después configura la dirección real del MCU, motores, sensores, ventiladores y calentadores en printer.cfg para tu impresora. Un archivo de ejemplo no sustituye los parámetros de tu máquina.

Para métodos actualizados de grabación en eMMC, ajustes de Wi-Fi, pantallas, cámara y overlays, consulta la guía oficial de instalación del CB2. Los pasos de modo USB/Recovery dependen de los interruptores de la portadora y de la versión de la imagen; sigue los de tu hardware exacto. Apaga el equipo antes de montar o retirar el módulo o conectar periféricos internos.

Contenido del paquete

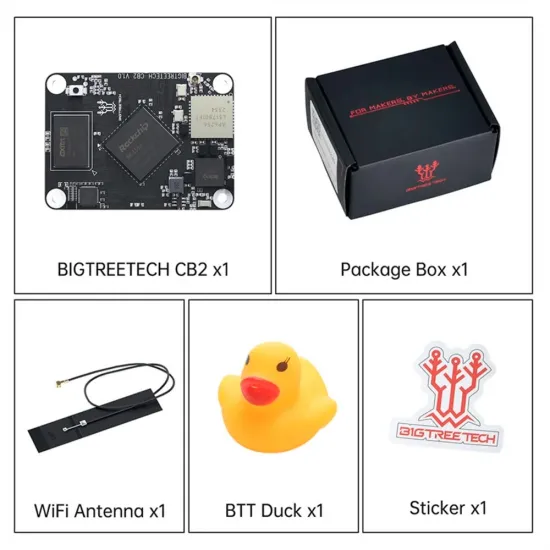

Según la galería de esta referencia: un módulo CB2 V1.0, una antena Wi-Fi, caja, pato de goma BIGTREETECH y pegatina. La Manta, fuente de alimentación, microSD, pantalla y disipador no forman parte de este paquete. Si eliges una Manta para completar el sistema, revisa también qué accesorios incluye esa referencia.

¿Es para ti?

Es para ti si quieres un host Linux compacto para una Manta compatible, con eMMC integrada y una instalación de Klipper específica para CB2. No es para ti si necesitas una Raspberry Pi CM4 propiamente dicha, Raspberry Pi OS, compatibilidad automática con cualquier accesorio de 40 pines o una controladora de motores que funcione sin placa Manta u otra portadora.
