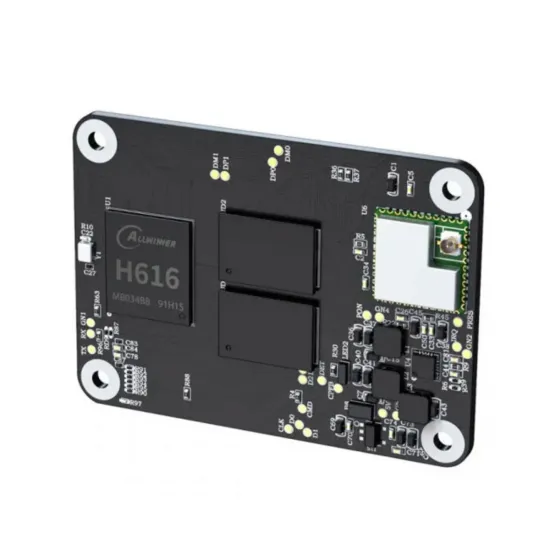

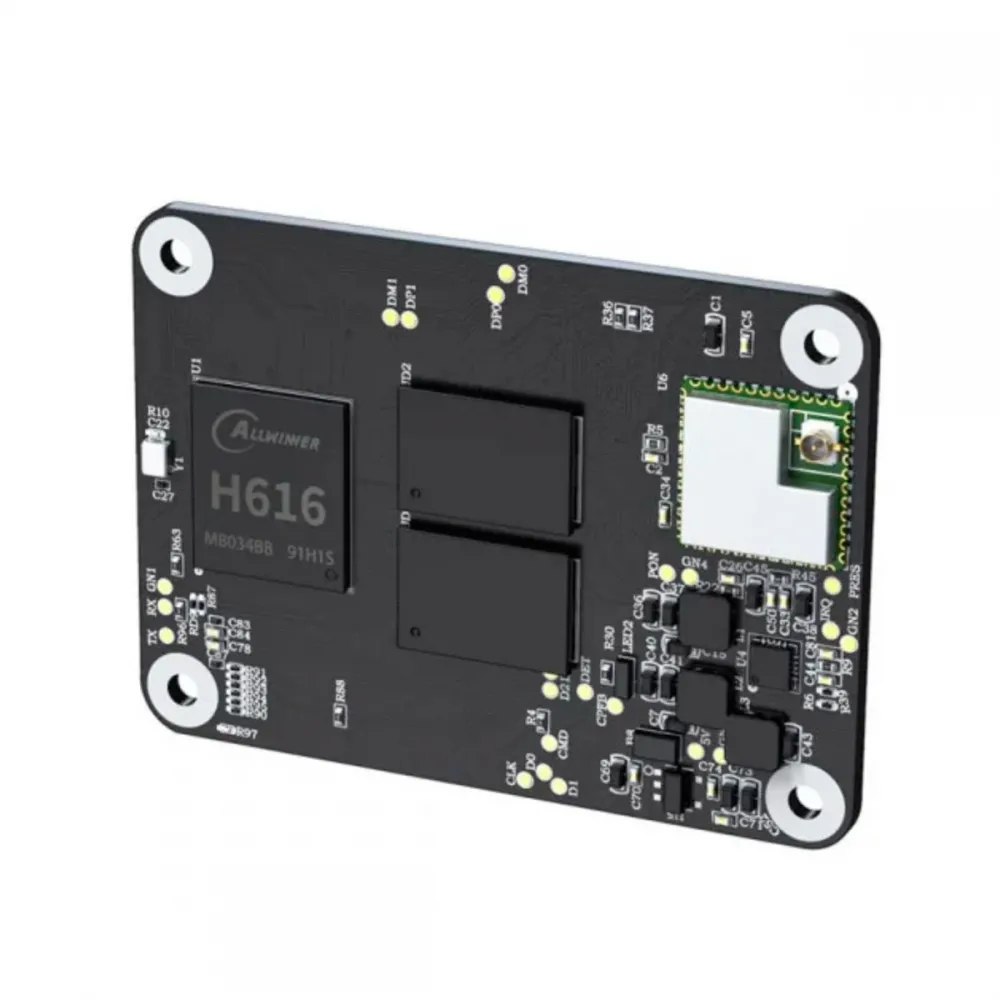

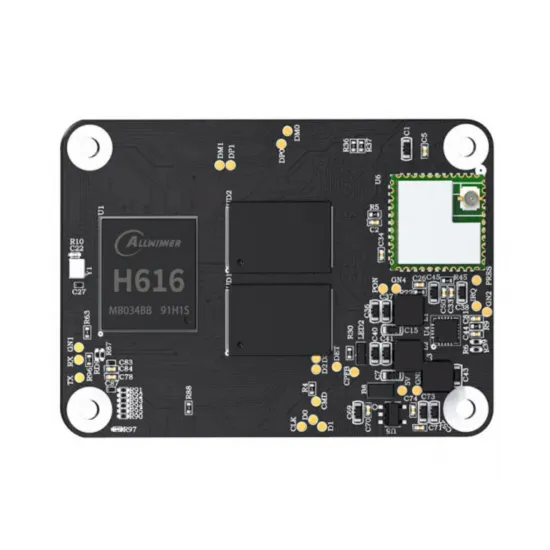

La BIGTREETECH CB1 V2.2 de 1 GB es un módulo informático compacto pensado para ejecutar Linux y actuar como host de Klipper, Moonraker y Mainsail en placas portadoras compatibles. Integra un procesador Allwinner H616 de cuatro núcleos Cortex-A53 a 1,5 GHz, Wi-Fi de 2,4 GHz y las señales necesarias para que una placa BIGTREETECH Manta pueda ofrecer red Ethernet, HDMI, USB y almacenamiento microSD.
Comparte las dimensiones, los cuatro puntos de fijación y los dos conectores BTB de 100 contactos del formato Raspberry Pi CM4, pero no es un sustituto universal del CM4. El procesador, la imagen de sistema, el mapa GPIO y algunas interfaces son diferentes; debe instalarse exclusivamente en una portadora cuya documentación indique compatibilidad con CB1.
Características principales
- CPU: Allwinner H616, cuatro núcleos ARM Cortex-A53 de 64 bits a 1,5 GHz.
- GPU: Mali-G31 MP2 con soporte OpenGL 3.2 declarado por BIGTREETECH.
- Memoria: 1 GB DDR3L en esta referencia.
- Wi-Fi integrado: 2,4 GHz, IEEE 802.11 b/g/n.
- Red cableada: Ethernet 100 Mbit/s cuando la placa portadora incorpora el conector RJ45 correspondiente.
- Video: señales HDMI 2.0A y compatibilidad 4K declarada, condicionadas a la portadora, la imagen de sistema, el cable y la pantalla.
- USB: USB 2.0 a través de la placa portadora.
- Almacenamiento: arranque desde microSD instalada en la portadora compatible.

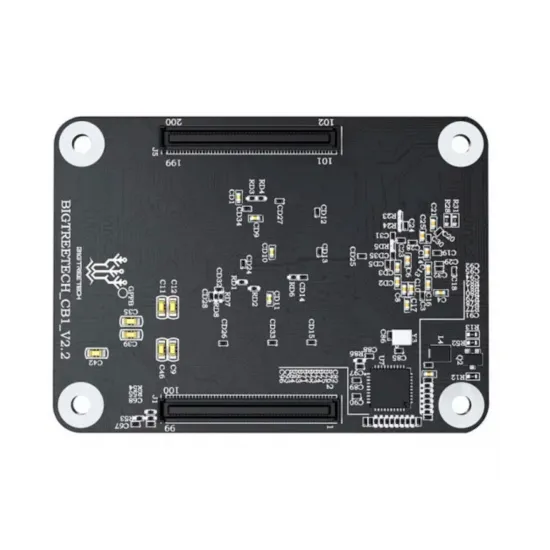

- Conexión: dos conectores micro-BTB de 100 contactos.
- Revisión V2.2: los GPIO del grupo PC6-PC15 trabajan a 3,3 V.
Especificaciones técnicas
| Característica | Valor |
|---|---|
| Fabricante y modelo | BIGTREETECH CB1 V2.2 |
| Procesador | Allwinner H616, quad-core Cortex-A53 a 1,5 GHz |
| GPU | Mali-G31 MP2 |
| RAM | 1 GB DDR3L |
| Alimentación | 5 V +/-5 %, 2 A, suministrados por la portadora |
| Wi-Fi | 2,4 GHz, 802.11 b/g/n |
| Ethernet | 100 Mbit/s mediante portadora compatible |
| Video y USB | HDMI 2.0A y USB 2.0 mediante portadora compatible |
| Almacenamiento | microSD en la portadora; esta referencia no es CB1 eMMC |
| Dimensiones | 40 x 55 mm |
| Centros de montaje | 33 x 48 mm |
Compatibilidad con placas portadoras
BIGTREETECH documenta el CB1 para placas Manta M4P, M5P, M8P, Manta E3EZ y el adaptador PI4B. Dentro de nuestro catálogo puede combinarse con la BIGTREETECH Manta M4P o con la versión más actual BIGTREETECH Manta M8P V2. En ambos casos hay que seguir el manual de la revisión exacta de la placa, porque cambian microcontrolador, puertos, selectores y compilación de firmware.
| Combinación | Estado | Qué debe comprobarse |
|---|---|---|
| Manta M4P / M5P / M8P / E3EZ | Documentada por BIGTREETECH | Revisión de placa, orientación, selectores, microSD, imagen CB1 y firmware del MCU. |
| PI4B Adapter | Documentada por BIGTREETECH | Revisión del adaptador, alimentación, puertos expuestos y accesorios conectados. |
| Carrier CM4 de otro fabricante | No garantizada | Debe declarar expresamente compatibilidad con CB1; compartir conector o formato no basta. |
| Raspberry Pi OS / accesorios GPIO para Raspberry Pi | No equivalentes por defecto | Sistema, drivers, overlays, pinout y nivel lógico específicos de CB1. |
El papel de CB1 en una impresora con Klipper
CB1 es el ordenador Linux anfitrión: ejecuta Klipper host, Moonraker, Mainsail o Fluidd y servicios auxiliares. La placa Manta conserva su propio microcontrolador, encargado de generar pasos, leer sensores y gobernar calentadores y ventiladores. Por tanto, instalar CB1 no sustituye la necesidad de compilar y cargar en la controladora el firmware que corresponde a su revisión.
Esta separación también evita una confusión habitual con Marlin: Marlin se ejecuta en el microcontrolador de la placa, no en CB1. Una Manta puede utilizar Marlin sin CB1 si su configuración y conexiones lo permiten; CB1 está orientada especialmente a instalaciones Klipper integradas.
Puesta en marcha con una imagen oficial
- Descarga desde el repositorio oficial la imagen de CB1 adecuada. BIGTREETECH publica versiones minimal y versiones con Klipper, Moonraker y Mainsail preinstalados.
- Descomprime la imagen y grábala en una microSD fiable con Raspberry Pi Imager o balenaEtcher. Verifica cuidadosamente la unidad de destino porque se formateará.
- Sigue las notas de esa versión para configurar red y nombre de host. En las imágenes que emplean
system.cfg, Wi-Fi se define medianteWIFI_SSIDyWIFI_PASSWD; la configuración integrada de Raspberry Pi Imager no debe darse por válida automáticamente. - Con todo apagado, coloca CB1 en la orientación indicada por el manual de la Manta, fija los cuatro tornillos sin forzar los conectores e inserta la microSD en la portadora.
- Conecta Ethernet o espera a que Wi-Fi obtenga dirección. Localiza la IP en el router o mediante el hostname indicado por las notas de la imagen.
- Accede por SSH, cambia inmediatamente cualquier contraseña predeterminada y actualiza solo siguiendo el procedimiento de la imagen utilizada.
- Compila y flashea el MCU con las opciones de la placa Manta exacta. No copies la configuración de otra revisión aunque ambas admitan CB1.
- Obtén el identificador real del MCU, incorpóralo a
printer.cfgy adapta toda la configuración de la máquina: pines, sensores, drivers, corrientes, cinemática y protecciones.
El repositorio oficial cambia con el tiempo. Para una instalación nueva resulta preferible consultar la versión actual y sus incidencias conocidas en lugar de reutilizar una imagen antigua guardada sin verificar.
GPIO, pantallas y expansiones
En V2.2 los puertos PC6 a PC15 son de 3,3 V. En la revisión V2.1 eran de 1,8 V, por lo que una guía o accesorio preparado para otra revisión puede necesitar un conexionado distinto. Los GPIO Allwinner pueden aparecer en Klipper como host:gpioN; por ejemplo, BIGTREETECH documenta PC7 como gpio71 y PH10 como gpio234.
La BIGTREETECH TFT35 SPI puede utilizarse cuando la placa portadora ofrece su interfaz y se habilitan el overlay, el cable y la rotación correspondientes. El BIGTREETECH IO2CAN puede habilitar CAN mediante MCP2515 en configuraciones documentadas, pero comparte el bus SPI1 con TFT35 SPI: no debe asumirse que ambas expansiones pueden combinarse libremente sin revisar los recursos del sistema.
Refrigeración
El H616 puede calentarse de forma apreciable durante compilaciones, KlipperScreen, cámaras, acelerometría u otras cargas sostenidas. Utiliza flujo de aire en la caja y el disipador específico BIGTREETECH para CB1, comprobando contacto térmico, orientación y espacio disponible. El disipador se vende por separado.
Es para ti si
- Quieres integrar el ordenador de Klipper directamente en una placa Manta compatible.
- Necesitas una solución compacta con 1 GB de RAM, Wi-Fi, Ethernet y HDMI mediante la portadora.
- Vas a utilizar la imagen y el pinout específicos de CB1.
- Prefieres reducir cables USB y alimentaciones externas respecto a un ordenador separado.
No es para ti si
- Necesitas un Raspberry Pi CM4 totalmente compatible con Raspberry Pi OS, GPIO BCM, CSI/DSI o cualquier carrier CM4.
- Tu placa no declara expresamente compatibilidad con CB1.
- Necesitas Wi-Fi de 5 GHz, Bluetooth integrado o almacenamiento eMMC en el propio módulo.
- Quieres una solución plug-and-play sin grabar el sistema, configurar red, compilar el MCU y adaptar Klipper.
- Buscas mayor potencia o interfaces más modernas; en ese caso puede valorarse la BIGTREETECH CB2, comprobando antes la portadora y los accesorios.
Instalación segura
- Desconecta la fuente y el USB antes de instalar o retirar CB1, la microSD o cualquier expansión interna.
- Alinea los dos conectores BTB y presiona de forma uniforme; no uses los tornillos para obligar al módulo a encajar.
- No conectes señales de 5 V a GPIO de 3,3 V y no copies un pinout de Raspberry Pi.
- Utiliza una fuente y una portadora capaces de entregar 5 V estables y la corriente necesaria.
- Mantén ventilación alrededor del módulo y vigila temperatura y estabilidad durante las primeras cargas prolongadas.
- Haz copia de seguridad de la configuración de Klipper antes de actualizar la imagen del sistema.
Contenido
- 1 módulo BIGTREETECH CB1 V2.2 de 1 GB.
La placa Manta o adaptador, microSD, disipador, pantalla, cables y demás accesorios se venden por separado salvo que se indique expresamente en la opción adquirida.
Documentación técnica
Consulta el repositorio oficial BIGTREETECH CB1 para manual, esquema, imágenes de sistema y ajustes, y la sección Releases oficial para descargar la imagen correspondiente.
