- Stock: 8
- Modelo: Robin-Wifi

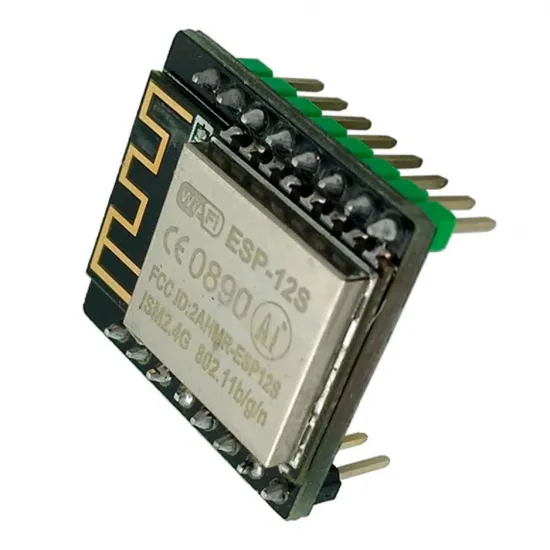

El MKS Robin WiFi añade conectividad inalámbrica de 2,4 GHz a placas Makerbase compatibles que incorporen el zócalo específico para este módulo. Integra un ESP-12S basado en ESP8266 y permite transferir archivos, consultar el estado y enviar órdenes desde aplicaciones compatibles dentro de la red local.
No es un adaptador WiFi universal ni un sustituto directo de USB: para funcionar necesita una placa MKS con el conector, las señales de 3,3 V y un firmware que implementen expresamente el protocolo MKS WiFi.
Especificaciones confirmadas
| Característica | Valor |
|---|---|
| Fabricante y familia | Makerbase MKS Robin WiFi |
| Módulo inalámbrico | ESP-12S basado en ESP8266 |
| Red | WiFi de 2,4 GHz, IEEE 802.11 b/g/n |
| Alimentación | 3,3 V desde un zócalo MKS Robin WiFi compatible |

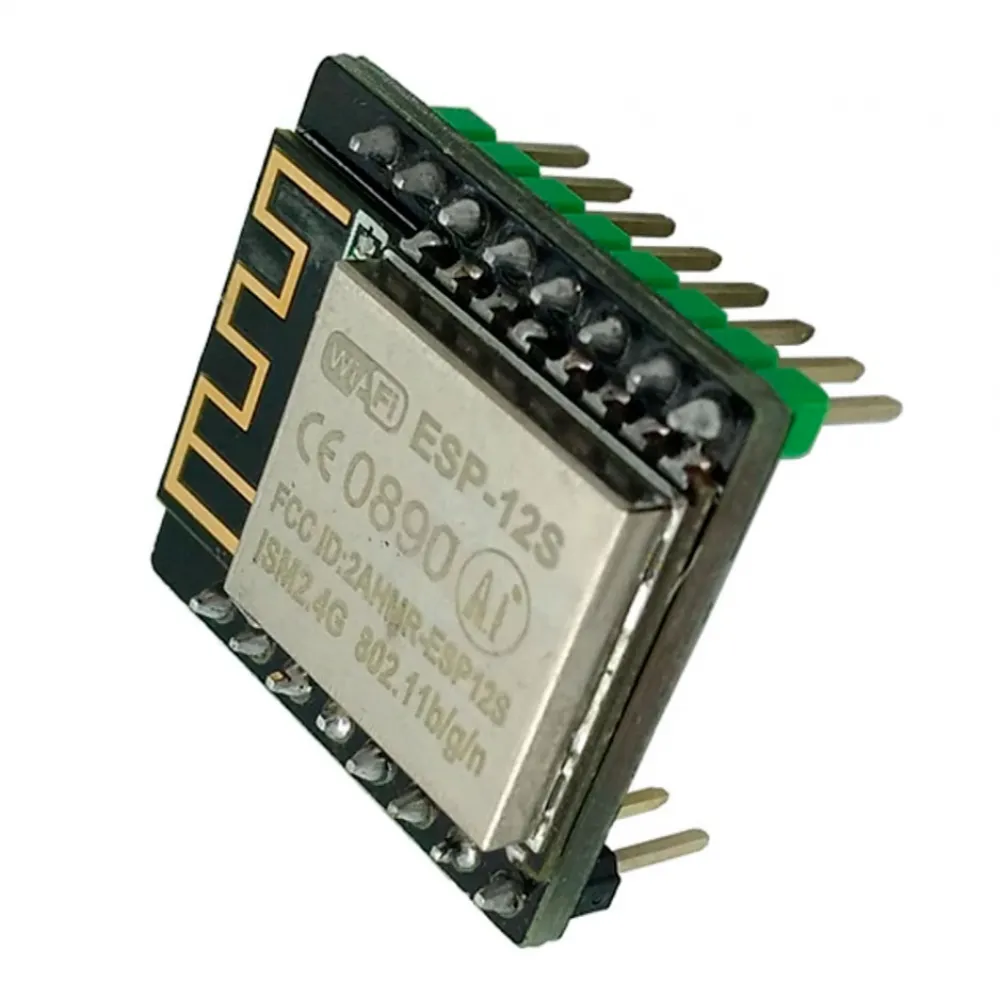

| Conector | Dos filas de ocho pines; orientación y pinout específicos |
| Señales comunes | UART TX/RX, RESET, EN, GPIO0 y GPIO4/IO1 |
| Dimensiones oficiales | 22,50 × 24,13 mm |
| Antena | Integrada en el ESP-12S |
| Firmware oficial publicado | Familia MKS WiFi V1.0.4 |
| Contenido | 1 módulo MKS Robin WiFi |
Qué puede hacer
- Conectar una placa MKS compatible a una red WiFi de 2,4 GHz.
- Transferir archivos G-code al almacenamiento gestionado por la placa anfitriona.
- Consultar temperaturas, progreso, archivo activo y estado cuando el firmware implemente esas funciones.
- Enviar órdenes de inicio, pausa, reanudación o parada desde software compatible.
- Trabajar en red local con el complemento MKS WiFi para Cura y con herramientas compatibles con conexión TCP, como Repetier-Host o Pronterface.
Makerbase anuncia una velocidad habitual de transferencia de aproximadamente 100 kB/s. Es una referencia orientativa: el rendimiento real depende de la cobertura, interferencias, firmware, archivo, tarjeta o memoria utilizada y carga de la placa.
Compatibilidad con placas
Makerbase documenta este módulo para varias familias con zócalo MKS Robin WiFi, entre ellas:
- MKS Robin y MKS Robin Mini.
- MKS Robin Nano V1.x y V2.x.
- MKS Robin Nano V3.x, cuando se utiliza una configuración de placa y firmware compatible.
- MKS Robin2.
- MKS Eagle con cinco TMC2209 integrados, disponible en nuestro catálogo y con zócalo específico verificado.
Esta lista identifica familias documentadas, pero no garantiza todas sus revisiones ni cualquier firmware. Antes de comprar, comprueba la serigrafía de la placa, el manual de su revisión, la presencia del zócalo MKS Robin WiFi y el soporte de la interfaz en el firmware instalado.
En MKS Robin Nano V2, algunas combinaciones de pantalla y WiFi comparten recursos de comunicación. Makerbase advierte, por ejemplo, que la combinación con MKS H43 no funciona del mismo modo que en Nano V3 por la ausencia de un puerto serie independiente. Los accesorios deben verificarse como conjunto.
No confundir con MKS TFT WiFi
El firmware de ambas familias es parecido, pero sus adaptadores y conectores no son intercambiables. Este producto se instala directamente en el zócalo de una placa MKS Robin compatible. Para pantallas táctiles MKS TFT con conector WiFi de 2 × 4 vías debe utilizarse el módulo MKS TFT WiFi.
- No conectarlo directamente a RAMPS, Arduino Mega, placas Creality, BIGTREETECH SKR ni otros zócalos ESP solo porque tengan pines similares.
- No instalarlo en una pantalla MKS TFT: esa familia utiliza otro adaptador.
- No aplicar 5, 12 ni 24 V. La variante Robin recibe 3,3 V directos.
Revisiones V1.0 y V1.1
Makerbase publica planos de MKS Robin WiFi V1.0 y V1.1. Ambas comparten dimensiones y las señales esenciales, pero la V1.1 añade líneas HSPI de reloj, MISO y MOSI. Las fotografías de esta ficha no muestran la cara donde se identifica la revisión, por lo que no se atribuye una versión concreta al stock.
Esta diferencia es otra razón para no cablear el módulo a mano a partir de un esquema genérico. Cuando la placa anfitriona dispone del zócalo oficial, debe respetarse la orientación indicada por su serigrafía y manual.
Instalación segura
- Apaga la impresora, desconecta la fuente y el USB y espera a que la electrónica se descargue.
- Identifica el modelo y la revisión exactos de la placa controladora.
- Confirma en su esquema que el conector está destinado a MKS Robin WiFi y entrega 3,3 V con el pinout correcto.
- Localiza el pin 1 y la orientación mediante la serigrafía y la documentación de la placa, no únicamente por una fotografía.
- Alinea las dos filas completas. No insertes el módulo invertido, desplazado ni inclinado.
- Deja despejada la antena del ESP-12S y aléjala de cajas metálicas, planos de masa, cables de motores y conductores de calentadores.
- En el primer encendido no actives movimientos ni calefacción. Comprueba que el firmware reconoce el módulo y muestra su estado o dirección IP.
- Realiza primero una transferencia pequeña y verifica el archivo recibido antes de iniciar una impresión.
Configuración de red
El firmware MKS puede trabajar como punto de acceso o como cliente de una red existente. En el modo inicial puede crear una red cuyo nombre comienza por MKSWIFI y utilizar la dirección 192.168.4.1. La placa y su interfaz se encargan normalmente de buscar redes y enviar al módulo el nombre y la contraseña.
| Servicio | Puerto utilizado por el firmware | Uso |
|---|---|---|
| HTTP | 80 | Interfaz y configuración |
| TCP | 8080 | Control desde programas compatibles |
| UDP | 8989 | Descubrimiento en la red local |
| Transferencia | 11188 | Servicio auxiliar de archivos |
Uso con Cura
El complemento comunitario MKS WiFi Plugin para Cura permite localizar o configurar la impresora por IP, transferir archivos, consultar el estado y controlar funciones compatibles. También puede incorporar previsualizaciones para determinadas pantallas.
El proyecto declara soporte para Cura 5 o posterior, pero su última versión estable etiquetada es la 1.4.5 de 2024 y el desarrollo publicado no cubre expresamente todas las versiones posteriores de Cura. Antes de depender de esta función, comprueba que el complemento se instala y funciona en la versión exacta que utilizas.
Marlin, Klipper y otros firmwares
Marlin: en configuraciones compatibles con la interfaz gráfica LVGL, el soporte se identifica mediante la opción:
#define MKS_WIFI_MODULENo debe activarse de forma aislada ni copiarse a cualquier placa. Deben coincidir la definición de placa, los pines WiFi, la interfaz gráfica y la versión de Marlin. Existen combinaciones de Marlin 2.1.x y MKS Robin Nano en las que la inicialización o actualización WiFi ha dado problemas; utiliza una configuración validada para tu revisión y prueba todas las funciones antes de calentar o mover la máquina.
Klipper: este módulo no sustituye la conexión de red del ordenador anfitrión ni se integra de forma directa con Moonraker, Mainsail o Fluidd. En una instalación Klipper, la red se configura normalmente en la Raspberry Pi, MKS Pi, CB1 u ordenador que ejecuta el host.
ESP3D: Makerbase indica que puede ejecutarse en este hardware, pero requiere reflashear el ESP, adaptar la interfaz y abandonar el firmware MKS estándar. Es una modificación avanzada y puede perder funciones de transferencia propias del protocolo MKS.
Actualización del firmware WiFi
Makerbase publica el firmware MKS WiFi por separado desde la versión 1.0.4. El procedimiento normal utiliza un archivo denominado MksWifi.bin:
- Descarga un binario fiable y adecuado para MKS WiFi desde el repositorio de Makerbase.
- Copia
MksWifi.binen la raíz de la tarjeta SD utilizada por la placa compatible. - Inserta la tarjeta con el equipo apagado.
- Enciende y deja que el firmware anfitrión complete la programación del módulo.
- No retires la tarjeta ni interrumpas la alimentación durante el proceso.
- Después, confirma la versión, la conexión y una transferencia de prueba antes de imprimir.
Compilar el código fuente requiere el núcleo ESP8266 modificado por Makerbase; el núcleo genérico de Arduino puede no compilar el proyecto correctamente. No recomendamos compilar o reflashear si el módulo funciona y no necesitas una modificación concreta.
Antes de imprimir por WiFi
- Comprueba que el archivo transferido tiene el nombre y tamaño esperados.
- Ensaya lectura de temperaturas, inicio, pausa, reanudación y parada con la máquina atendida.
- No precalientes durante la primera transferencia ni envíes órdenes de movimiento hasta confirmar una comunicación estable.
- Mantén acceso físico al interruptor y no dejes una impresora sin supervisión por disponer de conexión WiFi.
Es para ti si
- Tu placa dispone del zócalo específico MKS Robin WiFi y su firmware ofrece soporte comprobado.
- Quieres transferir archivos y controlar funciones compatibles dentro de tu red local.
- Aceptas verificar la compatibilidad del complemento con tu versión de Cura o utilizar software LAN compatible.
No es para ti si
- Buscas un adaptador WiFi universal para cualquier placa Marlin, Arduino, Creality o BIGTREETECH.
- Necesitas una interfaz de red para Klipper, Moonraker, Mainsail o Fluidd.
- Tu placa solo tiene un conector de aspecto parecido, pero no documenta el pinout MKS Robin WiFi a 3,3 V.
- Tu compra depende del funcionamiento actual de MKS Cloud o de acceso directo desde Internet.
Contenido

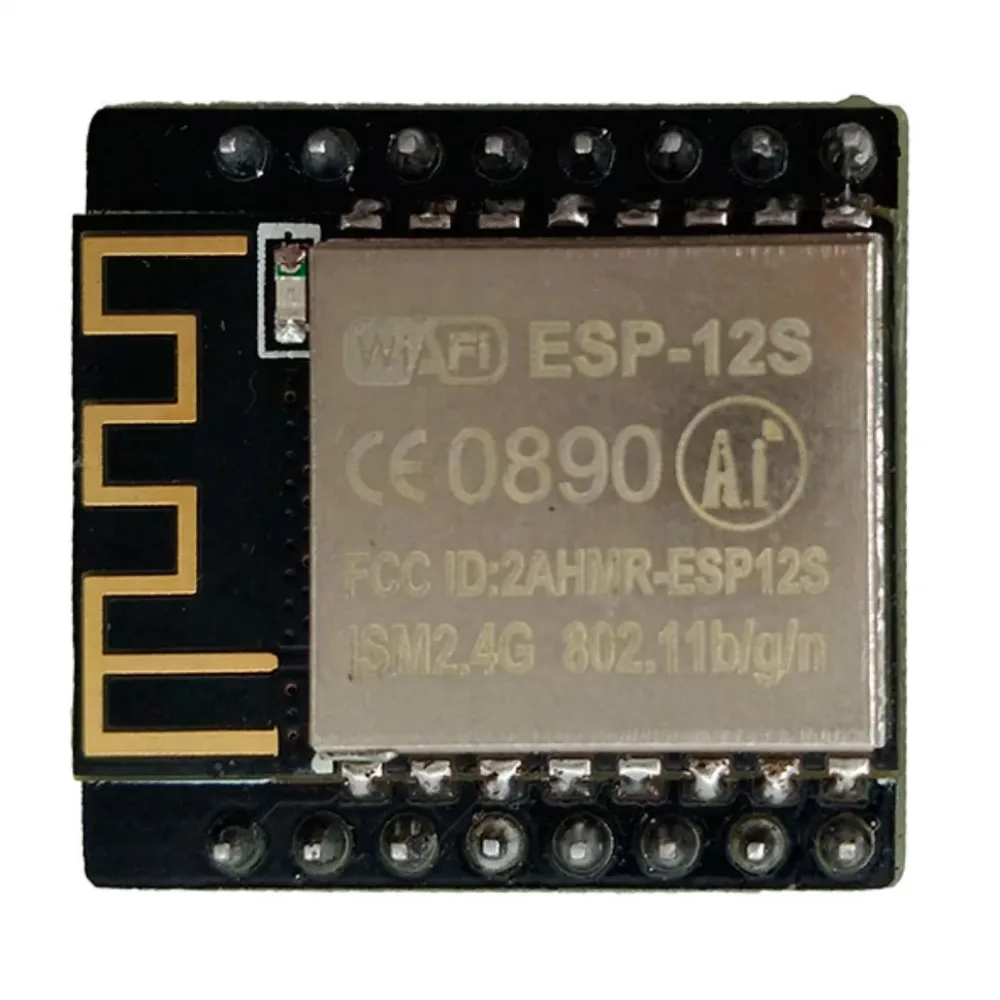

- 1 módulo MKS Robin WiFi con ESP-12S y antena integrada.
La placa controladora, pantalla, tarjeta microSD y demás accesorios se venden por separado.
