- Stock: 8
- Modelo: Modulo-Wifi-MKS

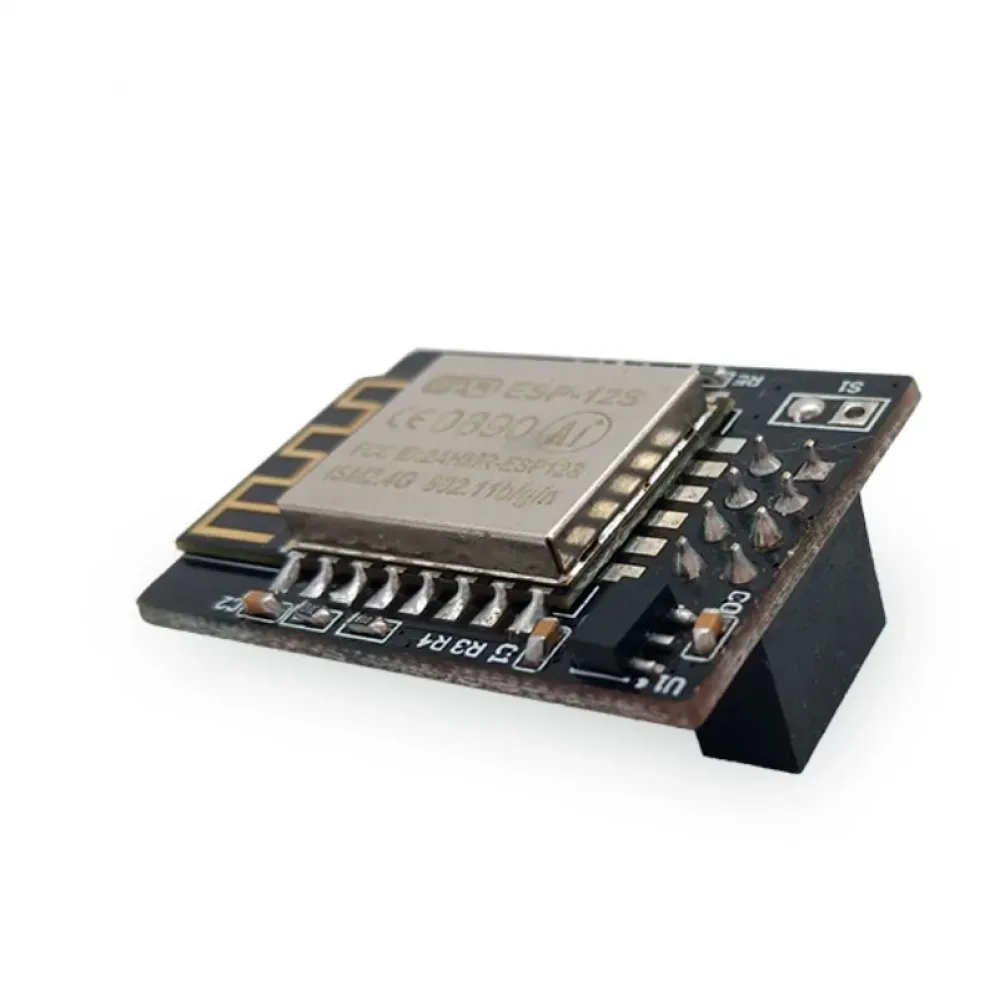

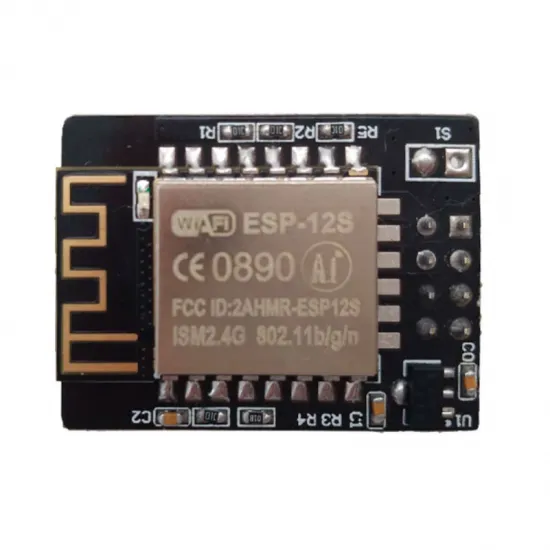

El módulo MKS TFT WiFi V1.0 añade conexión inalámbrica de 2,4 GHz a pantallas táctiles Makerbase compatibles. Integra un ESP-12S basado en ESP8266 y se comunica con la pantalla mediante el conector MKS TFT WiFi de 2 × 4 pines.
Con el firmware adecuado permite trabajar en la red local con herramientas compatibles, enviar archivos a la memoria gestionada por la pantalla y transmitir comandos a la impresora. No es un adaptador WiFi universal para cualquier placa Marlin, Arduino o Klipper: necesita una pantalla MKS TFT, una revisión de hardware y un firmware anfitrión que admitan expresamente esta interfaz.
Especificaciones principales
| Característica | Valor |
|---|---|
| Modelo de la placa | MKS WIFI TFT V1.0 |
| Módulo inalámbrico | ESP-12S basado en ESP8266 |
| Red | WiFi 2,4 GHz IEEE 802.11 b/g/n |
| Interfaz anfitriona | UART, RESET, IO0 e IO1/GPIO4 mediante conector 2 × 4 |
| Alimentación | 5 V desde un zócalo MKS TFT compatible; regulación a 3,3 V en el módulo |
| Dimensiones de la PCB | 32 × 24 mm |
| Antena | Integrada en el ESP-12S |
| Contenido | 1 módulo MKS TFT WiFi V1.0 |
Qué pantalla necesita
La documentación oficial confirma el zócalo WIFI_CNT compatible en revisiones concretas como MKS TFT24 V1.1_003, TFT28 V4.0_003, TFT32_L V4.0_003, TFT35 V1.0_003 y TFT70 V1.1_003/V1.1_004. La referencia comercial por sí sola no basta: puede haber otras revisiones con distinto hardware.
En el catálogo puede consultarse la pantalla MKS TFT35 como candidata, pero antes de pedir el módulo hay que verificar en la unidad real la revisión de PCB, el conector 2 × 4 y su pinout. Para placas MKS Robin que utilicen el conector específico debe elegirse el módulo MKS Robin WiFi; ambos módulos no son intercambiables físicamente.
- No conectar directamente a una placa principal solo porque ejecute Marlin.
- No asumir compatibilidad con pantallas BIGTREETECH TFT, pantallas SPI, MKS TS35 o pantallas para CB1/Klipper.
- Comprobar que el firmware de la pantalla incluye soporte para MKS WiFi y que la tarjeta SD o memoria requerida funciona correctamente.
- Dejar libre la zona de la antena; una caja metálica o una masa de cobre muy próxima puede reducir el alcance.

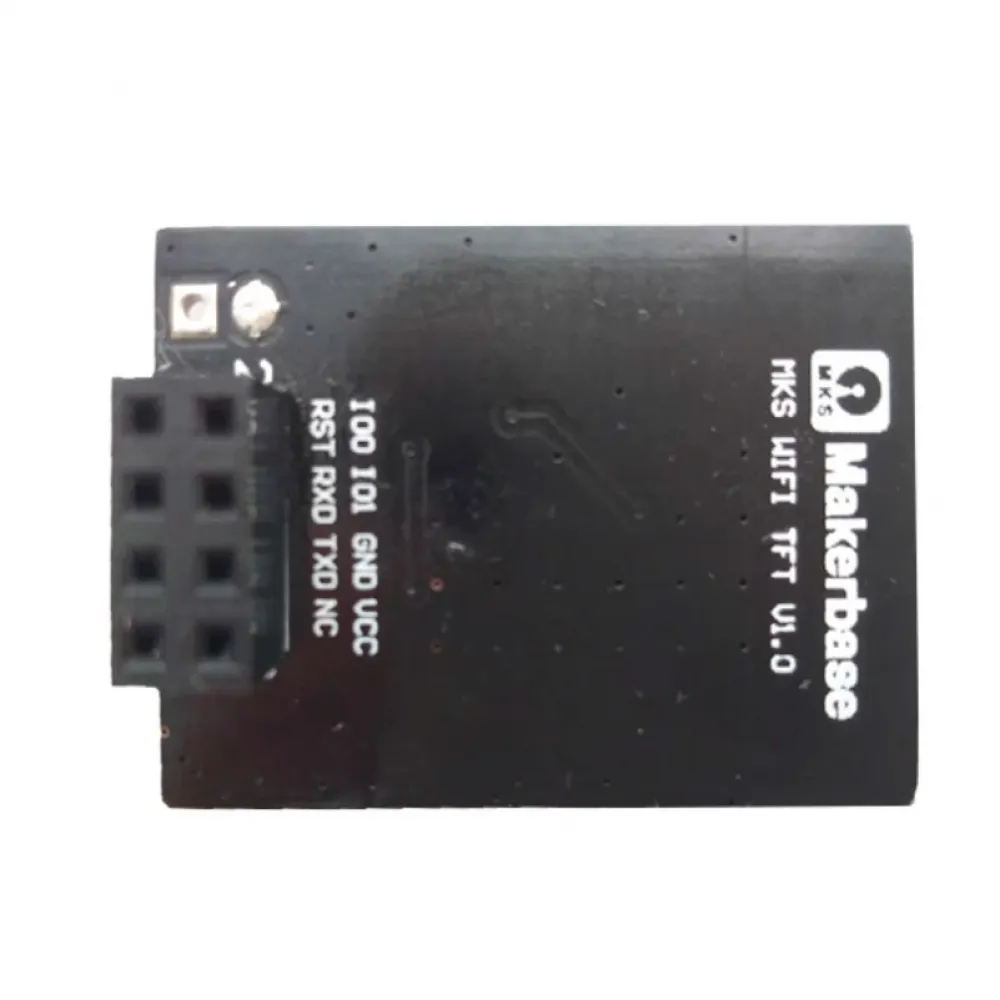

Pinout del conector MKS TFT WiFi
| Pin | Señal | Función |
|---|---|---|
| 1 | RESET | Reinicio controlado por la pantalla |
| 2 | IO0 | Arranque o actualización |
| 3 | RXD | Recepción UART del módulo |
| 4 | IO1 / GPIO4 | Indica que la pantalla está lista para recibir |
| 5 | TXD | Transmisión UART del módulo |
| 6 | GND | Masa |
| 7 | NC | Sin conexión |
| 8 | VCC | 5 V desde la pantalla compatible |
Localiza el pin 1 mediante la huella cuadrada, la serigrafía y el esquema de tu pantalla. No apliques 12 o 24 V y no conectes el módulo girado o desplazado una fila. El ESP trabaja internamente a 3,3 V y la placa incorpora su propio regulador.
Instalación segura
- Apaga la impresora, desconecta la fuente y espera a que la electrónica se descargue.
- Identifica el modelo y la revisión exactos de la pantalla. Contrasta su esquema con el pinout anterior.
- Comprueba pin 1, GND y VCC; confirma que el zócalo entrega 5 V y nunca la tensión de 12/24 V de la máquina.
- Alinea las dos filas completas e inserta el módulo sin inclinarlo, invertirlo ni desplazar los contactos.
- Coloca la antena lejos de metal y cableado de motores, cama o calentadores.
- Enciende por primera vez sin iniciar movimientos ni calentamiento. Verifica que la pantalla reconoce el módulo y muestra su estado, firmware o dirección IP.
- Configura una red de 2,4 GHz y realiza primero una transferencia pequeña con la impresora atendida.
Configuración de red y programas
El firmware oficial puede crear inicialmente el punto de acceso MKSWIFI, con dirección 192.168.4.1, y también trabajar como cliente de una red de 2,4 GHz. La pantalla se encarga de enviar al módulo el nombre y la clave de red.
- Repetier-Host y Pronterface: Makerbase documenta control en LAN mediante la IP del módulo y el puerto TCP
8080. - Cura: el complemento MKS permite transferir archivos y controlar funciones compatibles. La velocidad depende de la red, el firmware, la pantalla y la memoria.
- Interfaz web: el firmware utiliza HTTP en el puerto
80. - MKS Cloud: la documentación histórica describe funciones en la nube, pero la disponibilidad actual de la aplicación, los servidores y todas sus prestaciones no está garantizada.
Firmware y actualización
Makerbase publica el firmware MKS WiFi por separado desde la versión 1.0.4. Para la actualización normal se utiliza el archivo oficial MksWifi.bin correspondiente: se copia en la raíz de la tarjeta SD de la pantalla compatible, se inserta con el equipo apagado y se reinicia para que la pantalla programe el módulo.
- Utiliza únicamente un binario adecuado para MKS WiFi y para el firmware anfitrión de la pantalla.
- Mantén alimentación estable y no apagues, retires la tarjeta ni desconectes el módulo durante la actualización.
- Confirma después la versión y el funcionamiento antes de enviar un archivo de impresión.
- Compilar el código fuente requiere el núcleo ESP8266 modificado por Makerbase; el núcleo genérico de Arduino puede no compilar este proyecto.
Marlin, Arduino, ESP3D y Klipper
- Marlin: compatibilidad indirecta y condicionada. La pantalla debe poder comunicarse correctamente con la placa Marlin y traducir los comandos y estados que utiliza el módulo.
- Arduino: Arduino IDE es una herramienta de compilación del firmware ESP8266, no una garantía de conexión directa con cualquier placa Arduino.
- ESP3D: Makerbase indica que puede ejecutarse en este hardware, pero requiere reflashear y adaptar la interfaz a AUX-1. No es la instalación estándar ni conserva el firmware MKS.
- Klipper, Moonraker, Mainsail, Fluidd y RepRapFirmware: no existe una integración directa documentada para este módulo MKS TFT. No debe comprarse como sustituto de la conectividad propia de esos sistemas.
Antes de iniciar una impresión
- Comprueba manualmente que inicio, pausa, reanudación y parada producen el resultado esperado.
- Prueba con un archivo pequeño y confirma que se ha transferido completo a la memoria seleccionada.
- No envíes comandos de movimiento o calentamiento hasta verificar la respuesta de la impresora.
- Mantén la máquina atendida durante las primeras pruebas y aplica las mismas medidas de seguridad que en una impresión iniciada localmente.
Contenido
- 1 módulo MKS TFT WiFi V1.0 con ESP-12S y antena integrada.
La pantalla táctil, placa controladora, tarjeta microSD y demás accesorios no están incluidos.
