Módulo WiFi ESP-01 ESP8266 con USB a serie y regulador integrado

Módulo WiFi ESP-01 ESP8266 con USB a serie y regulador integrado

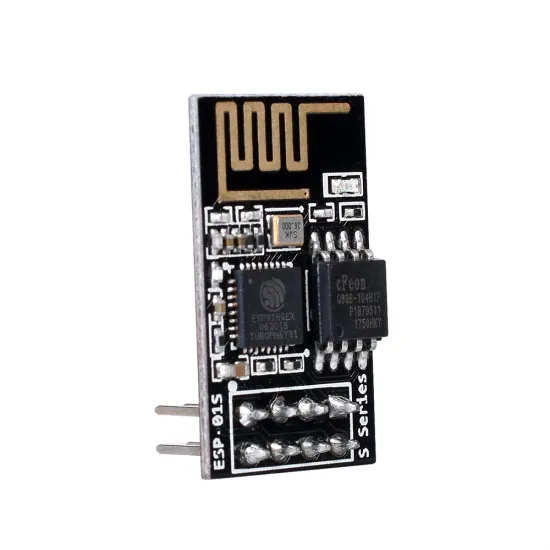

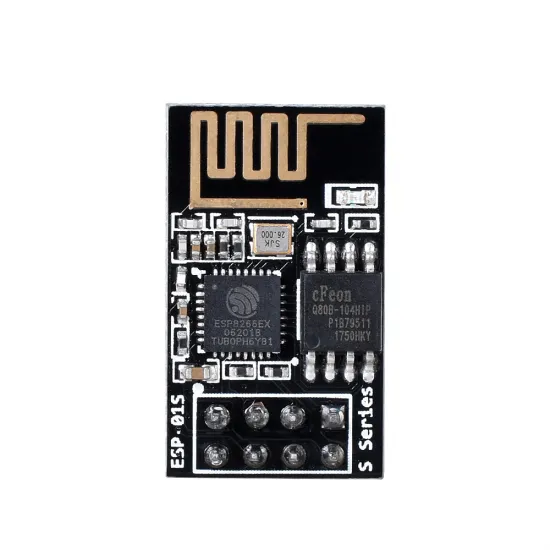

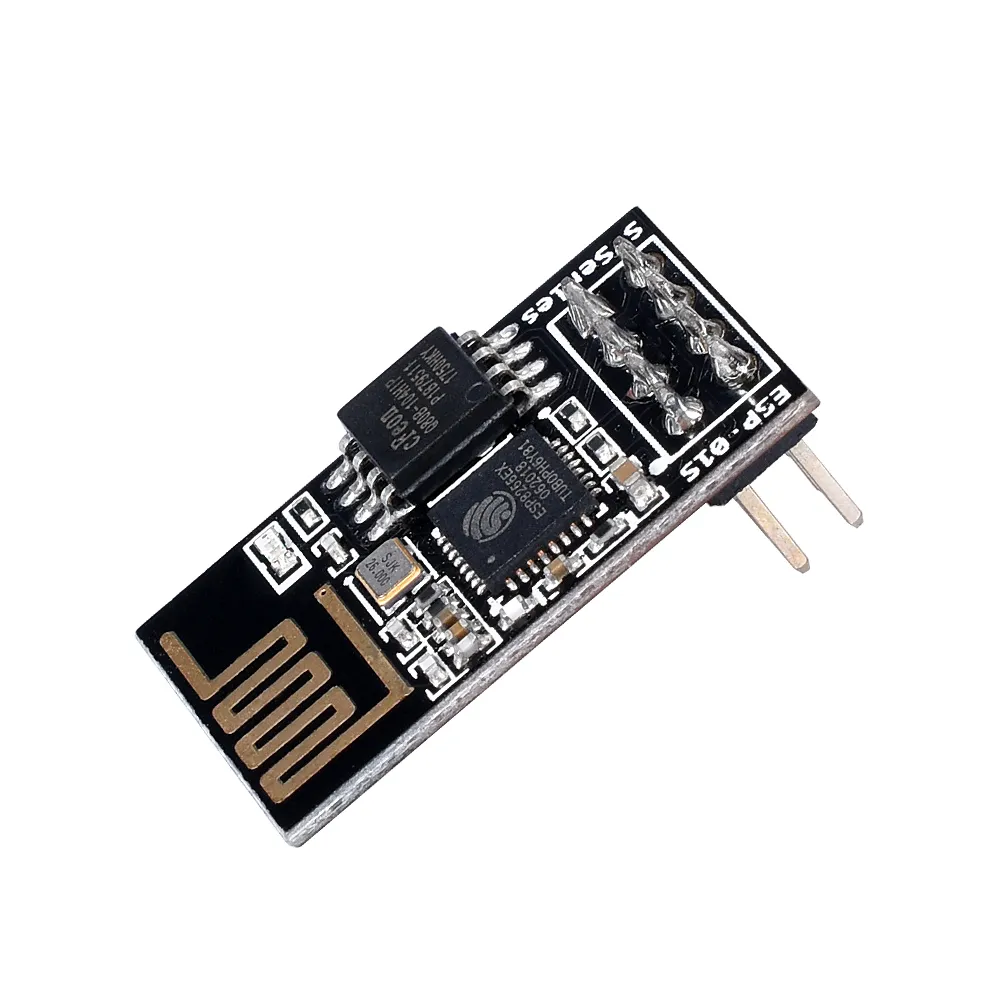

Módulo WiFi basado en el ESP8266, preparado para añadir conectividad inalámbrica a proyectos de electrónica, automatización y control. Integra un conversor USB a serie CH340G, un regulador LDO y un selector para cambiar entre el modo de comunicación UART y el modo de programación.

Es una placa de desarrollo que requiere configuración e integración con el equipo anfitrión. No debe considerarse un accesorio universal plug and play para cualquier impresora 3D: la compatibilidad depende de que la placa disponga de una UART adecuada, niveles eléctricos compatibles y firmware preparado para utilizar el módulo.

Características

• Controlador: ESP8266.
• Alimentación de la placa: 4,5-5,5 V.
• Regulación: regulador LDO de 3,3 V integrado.
• Nivel lógico: 3,3 V.
• Interfaz: UART para comunicación serie TTL.
• Conversor USB a serie: CH340G.
• Corriente indicada: hasta 300 mA, según la capacidad del regulador integrado y las condiciones de uso.
• Tamaño aproximado: 50 × 14 mm.

Modos de funcionamiento

El selector integrado permite elegir entre el modo UART, útil para comunicación y depuración serie, y el modo PROG, destinado a programar el módulo. Antes de conectar la placa, comprueba la asignación de pines y la tensión disponible en el equipo anfitrión.

Aunque la placa se alimenta con 4,5-5,5 V, las señales del ESP8266 trabajan a 3,3 V. No conectes directamente señales de 5 V a sus entradas sin confirmar que el circuito anfitrión y la adaptación de niveles son adecuados.

Uso con impresoras 3D

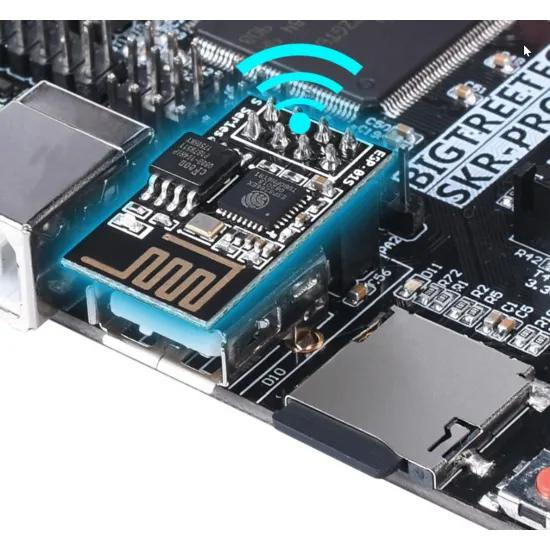

Puede utilizarse en proyectos basados en placas compatibles con el módulo y con firmware preparado para conectividad WiFi, como determinados montajes con SKR PRO 1.1. La mención de una placa concreta no sustituye la comprobación del esquema, la UART seleccionada, el firmware instalado y la configuración del proyecto.

También puede emplearse con ESP3D, siempre que se instale y configure el firmware correspondiente en el módulo y se realice la integración con la impresora o controlador. La documentación y el procedimiento pueden variar según la versión de ESP3D y del equipo conectado.

Para quién es

• Para proyectos que necesiten una interfaz WiFi basada en ESP8266.
• Para usuarios que puedan configurar la comunicación UART y el firmware del módulo.
• Para ampliaciones compatibles con ESP3D u otras aplicaciones para ESP8266.

No es para ti si

• Buscas una ampliación WiFi que funcione sin configurar el firmware o la conexión serie.
• Tu placa solo ofrece señales de 5 V y no dispone de adaptación de nivel adecuada.
• No has comprobado que la placa anfitriona tenga una UART compatible y libre.

Para programarlo o utilizarlo con ESP3D, consulta la documentación de instalación de ESP3D y comprueba siempre las instrucciones correspondientes a la versión instalada.
