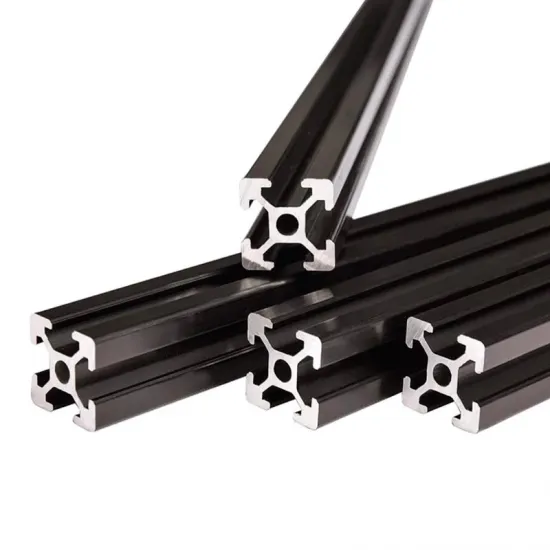

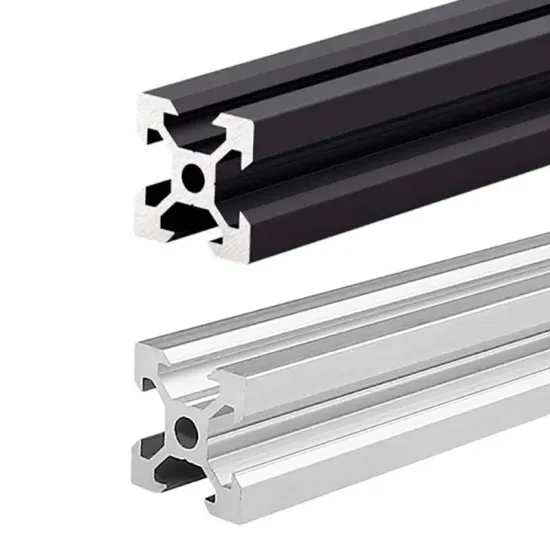

Perfil estructural de aluminio anodizado 1515 ranurado – 15 × 15 mm, 1 m

Descripción

Perfil estructural ranurado de aluminio anodizado con sección nominal de 15 × 15 mm y 1 metro de longitud. Su formato compacto permite construir estructuras ligeras para impresoras 3D, pequeños mecanismos, cerramientos y proyectos de automatización.

Dispone de cuatro caras ranuradas que permiten colocar tuercas, escuadras y conectores compatibles en diferentes posiciones. Este sistema facilita el montaje, el ajuste y la posterior ampliación de la estructura.

Características principales

• Serie nominal: 1515.
• Sección exterior: 15 × 15 mm.
• Longitud: 1 m.
• Ranuras abiertas: 4.
• Material: aluminio anodizado.
• Peso aproximado: 200 g por metro.
• Extremos suministrados sin mecanizados adicionales salvo indicación expresa.

Aplicaciones habituales

• Estructuras compactas para impresoras 3D.
• Cerramientos y bastidores ligeros.
• Robótica, automatización y prototipos.
• Soportes para sensores, electrónica y mecanismos pequeños.
• Estructuras modulares que puedan necesitar modificaciones posteriores.

Compatibilidad

Es compatible con las tuercas, escuadras y conectores de serie 15 comercializados por HTA3D. Comprobamos esta compatibilidad con cada recepción de stock para mantener la correspondencia entre nuestros perfiles y accesorios.

Para el montaje están disponibles nuestras tuercas deslizantes para perfil de 15 mm con rosca M3, M4 y M5, además de conectores de esquina de dos vías y tres vías.

La impresora Voron Zero utiliza perfiles 1515 MakerBeam XL. Aunque comparte la dimensión exterior nominal, para emplear este perfil en una Voron deben comprobarse la revisión de la máquina, la geometría exigida por la BOM, las longitudes y los mecanizados de los extremos.

La compatibilidad garantizada corresponde a los perfiles y accesorios HTA3D de serie 15. Los componentes de otros fabricantes pueden presentar diferencias en la geometría o profundidad de la ranura.

Mecanizado y montaje

• Realizar los cortes con una herramienta adecuada para aluminio.
• Comprobar la perpendicularidad de los extremos antes de montar la estructura.
• Eliminar las rebabas después del corte.
• No asumir que el orificio central está roscado.
• Escuadrar la estructura antes del apriete definitivo.
• Seleccionar el tipo y número de uniones según la rigidez necesaria.

Contenido del paquete

• 1 × Perfil estructural de aluminio anodizado 1515 de 1 m.
