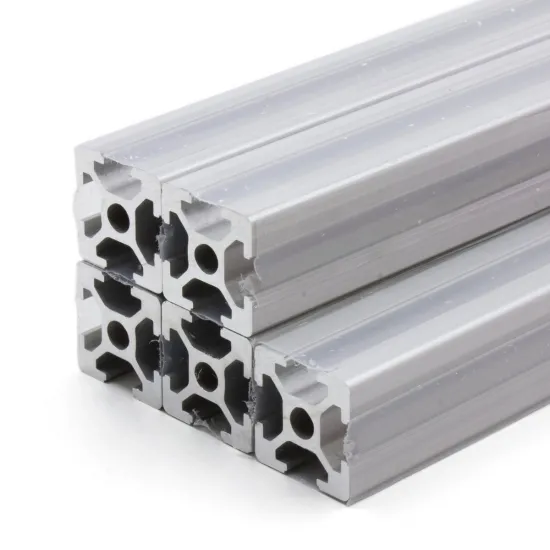

Perfil estructural de aluminio anodizado 2020, serie europea ranura 6 – 20 × 20 mm, 1 m

Descripción

Perfil estructural ranurado de aluminio anodizado con sección de 20 × 20 mm y 1 metro de longitud. Es una medida ampliamente utilizada para construir impresoras 3D, pequeñas máquinas CNC, grabadoras láser, cerramientos y sistemas de automatización.

Sus cuatro caras ranuradas permiten instalar escuadras, tuercas, placas y otros accesorios en diferentes posiciones, facilitando tanto el montaje inicial como futuras modificaciones.

Características principales

• Serie nominal: 2020.
• Familia: perfil europeo de serie 20.
• Sección exterior: 20 × 20 mm.
• Longitud: 1 m.
• Ranuras abiertas: 4.
• Abertura nominal de ranura: aproximadamente 6 mm.
• Orificio central visible en la sección: aproximadamente 5 mm.
• Material: aluminio anodizado.
• Peso aproximado: 340 g por metro.

Aplicaciones habituales

• Estructuras para impresoras 3D.
• Pequeñas máquinas CNC y grabadoras láser.
• Cerramientos y soportes para maquinaria.
• Robótica y automatización.
• Prototipos y estructuras modulares.

Compatibilidad

Es compatible con las tuercas, escuadras, placas, conectores y accesorios de serie 20 comercializados por HTA3D. Esta compatibilidad se comprueba con cada recepción de stock.

Puede combinarse con nuestras tuercas deslizantes para perfil de 20 mm con rosca M3, M4 o M5, así como con la escuadra para perfil 2020 y la tira de sellado para ranura de 6 mm.

Los accesorios HTA3D de serie 20 también son compatibles con nuestro perfil estructural 2040.

Los diseños Voron V1, V2 y Legacy emplean perfiles 2020 con ranura de 6 mm. Para utilizar este perfil en una máquina concreta deben respetarse las longitudes, taladros, roscados y mecanizados indicados en su BOM.

No debe asumirse una sustitución directa de los perfiles V-slot utilizados por máquinas como Ender 3 únicamente por compartir una sección exterior de 20 × 20 mm. En esos casos también deben coincidir la geometría de rodadura, la longitud y los mecanizados.

Mecanizado y montaje

• Puede cortarse a medida utilizando herramientas adecuadas para aluminio.
• Desbarbar los extremos después del corte.
• El orificio central no se suministra necesariamente roscado.
• Cualquier roscado debe realizarse con el macho y procedimiento adecuados.
• Comprobar diagonales y perpendicularidad antes del apriete final.
• Seleccionar las uniones según las cargas y la rigidez necesarias.

Contenido del paquete

• 1 × Perfil estructural de aluminio anodizado 2020 de 1 m.
