- Stock: 2
- Modelo: HEVO-Perfiles Aluminio

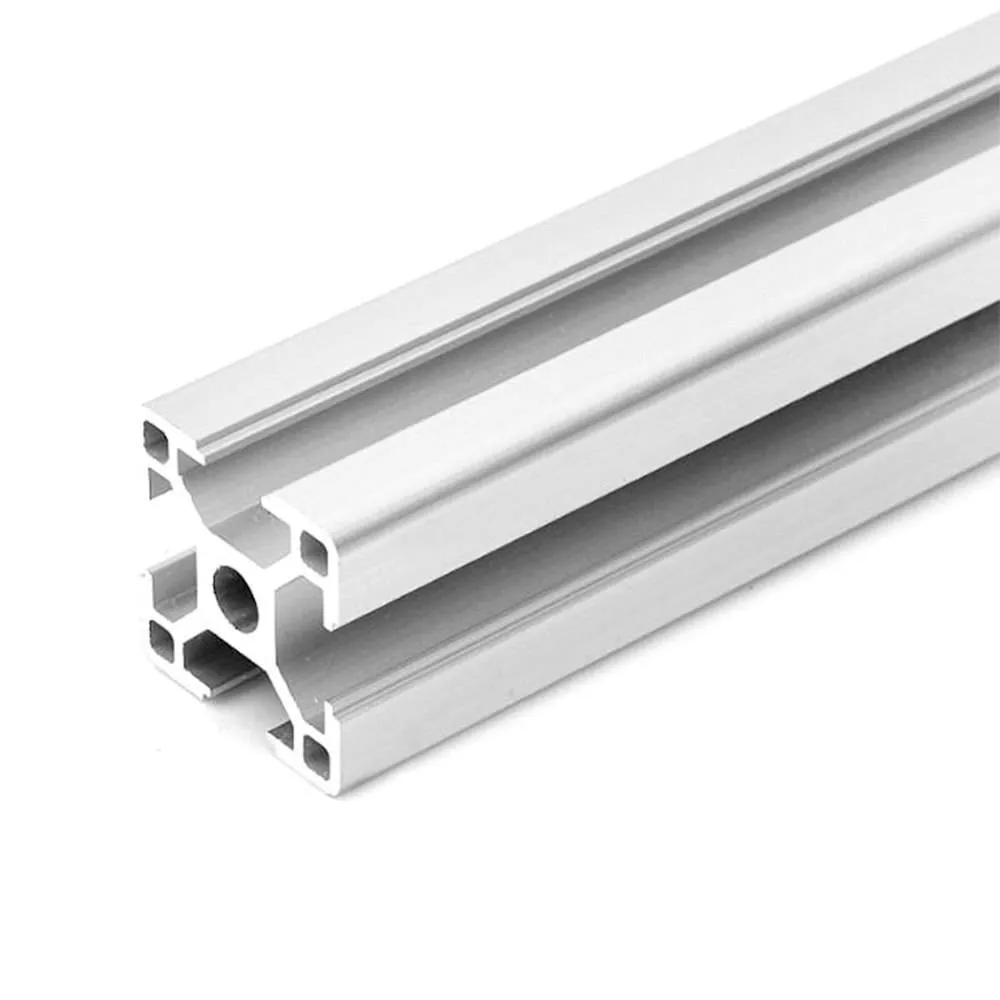

Juego de 18 perfiles de aluminio cortados para construir la estructura de una HyperCube Evolution con doble eje Z y un volumen de impresión aproximado de 300 × 300 × 300 mm. Combina perfiles 3030 para el bastidor principal y perfiles 2020 para la plataforma de la cama, siguiendo la lista de corte de la variante dual Z del proyecto.
Se suministran únicamente los perfiles indicados en la tabla. No es una impresora completa ni un kit mecánico completo.
Contenido y medidas
| Sección | Longitud nominal | Cantidad | Preparación |
|---|---|---|---|
| 3030 | 420 mm | 4 | Corte a medida |
| 3030 | 410 mm | 6 | Corte a medida |
| 3030 | 500 mm | 4 | Un extremo roscado M8 |
| 2020 | 415 mm | 2 | Corte a medida |
| 2020 | 255 mm | 2 | Corte a medida |
Total: 14 perfiles 3030 y 4 perfiles 2020, con 7,48 m de perfil entre todas las piezas. La tolerancia de corte es de ±2 mm.
Compatibilidad con HyperCube Evolution
Las cantidades y longitudes coinciden con la lista de perfiles de la HyperCube Evolution de aproximadamente 300 × 300 × 300 mm en versión dual Z. Frente a la variante simple Z, esta configuración añade estructura para sostener la plataforma de la cama por ambos lados.
El proyecto original HyperCube Evolution de SCOTT_3D es una impresora CoreXY paramétrica: existen revisiones, opciones y modificaciones de la comunidad. Antes de imprimir piezas o comprar el resto de componentes, compara la lista de materiales y los archivos de tu variante con estas cinco longitudes, las secciones 3030 y 2020 y los cuatro extremos roscados M8.
Los 300 × 300 × 300 mm son una referencia del proyecto, no una garantía de volumen útil. El recorrido final depende de las guías, la cama, el carro, el hotend, los soportes, los finales de carrera y el montaje elegido.
Qué no incluye
Salvo que una opción lo indique expresamente, este artículo no incluye escuadras, tuercas, tornillos, varillas o guías lineales, rodamientos, husillos, motores, poleas, correas, cama, electrónica, fuente, cableado, hotend, extrusor, paneles ni piezas impresas.
Comprobación y montaje
- Haz inventario y mide los perfiles antes de comenzar. Agrúpalos por sección y longitud para evitar intercambiar cortes cercanos.
- Confirma que las piezas impresas, uniones y soportes elegidos corresponden a perfiles 3030 y 2020 de las series y ranuras adecuadas.
- Monta el bastidor sobre una superficie plana y deja las uniones ligeramente flojas durante el escuadrado.
- Comprueba diagonales, paralelismo y perpendicularidad antes de apretar progresivamente. La geometría del bastidor condiciona la alineación de las guías.
- Revisa los extremos cortados y elimina con cuidado cualquier rebaba antes de manipular o montar.
Es para ti si
- Quieres construir una HyperCube Evolution dual Z de tamaño aproximado 300 × 300 × 300 mm.
- Prefieres recibir la estructura ya dividida en las longitudes principales del proyecto.
- Vas a seleccionar por separado las piezas impresas, mecánica, electrónica y elementos de unión.
No es para ti si
- Buscas una impresora lista para montar con todos los componentes incluidos.
- Tu diseño es una HyperCube simple Z, otro tamaño o un remix cuya lista de corte no coincide.
- Necesitas garantizar exactamente 300 × 300 × 300 mm sin verificar el resto de la geometría.
Uniones compatibles de nuestro catálogo
Para completar la estructura puedes utilizar la escuadra reforzada para perfiles serie 30 y sus tuercas de martillo M5 serie 30 en los perfiles 3030. Para la plataforma 2020 dispones de la escuadra reforzada para perfiles serie 20 y las tuercas de martillo M5 serie 20. Calcula las unidades según las uniones y piezas impresas de la revisión que vayas a construir.
