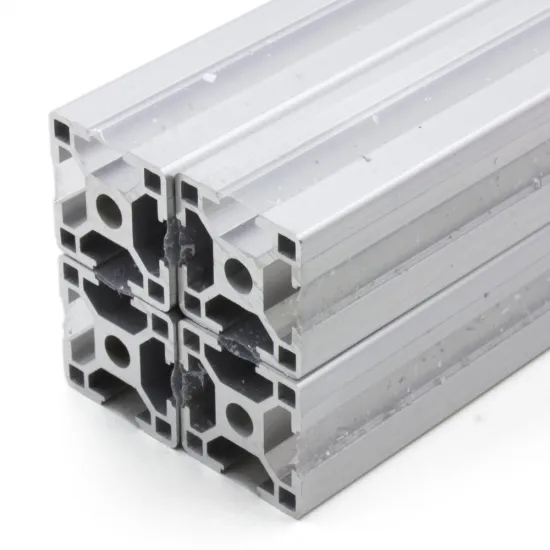

Perfil estructural de aluminio anodizado 3030, serie europea ranura 8 – 30 × 30 mm, 1 m

Descripción

Perfil estructural ranurado de aluminio anodizado con sección de 30 × 30 mm y 1 metro de longitud. Su mayor sección permite construir bastidores rígidos para impresoras 3D, máquinas CNC, grabadoras, mesas y sistemas de automatización.

Dispone de cuatro caras ranuradas para montar escuadras, placas, tuercas y otros componentes compatibles con la familia de perfiles de 30 mm.

Características principales

• Serie nominal: 3030.
• Familia: perfil europeo de serie 30.
• Sección exterior: 30 × 30 mm.
• Longitud: 1 m.
• Ranuras abiertas: 4.
• Abertura nominal de ranura: aproximadamente 8 mm.
• Orificio central visible: aproximadamente 6,8 mm.
• Material: aluminio anodizado.
• Peso aproximado: 840 g por metro.

Aplicaciones habituales

• Estructuras rígidas para impresoras 3D.
• Máquinas CNC y grabadoras láser.
• Mesas, pórticos y soportes para maquinaria.
• Cerramientos industriales y de taller.
• Sistemas de robótica y automatización.

Compatibilidad

Es compatible con las tuercas, escuadras, placas, conectores y accesorios de serie 30 comercializados por HTA3D. Esta correspondencia se comprueba con cada recepción de stock.

Disponemos de tuercas deslizantes para perfil de 30 mm con rosca M3, M4, M5 y M6, además de la escuadra para perfil 3030 y la tira de sellado para ranura de 8 mm.

Estos accesorios de serie 30 también son compatibles con nuestro perfil estructural 3060.

Los perfiles de 30 mm se utilizan en diferentes impresoras CoreXY, máquinas CNC y estructuras basadas en arquitecturas como RatRig o Voron Switchwire. Para una máquina concreta deben comprobarse además las longitudes, taladros, roscados y mecanizados exigidos por su documentación.

La compatibilidad garantizada corresponde a los perfiles y accesorios HTA3D de serie 30. Los componentes de otros fabricantes deben comprobarse por separado.

Mecanizado y montaje

• Utilizar herramientas adecuadas para cortar aluminio.
• Comprobar la perpendicularidad de cada corte para facilitar el escuadrado.
• Eliminar las rebabas antes del montaje.
• El orificio central no se suministra necesariamente roscado.
• Seleccionar las uniones y el número de escuadras según la rigidez requerida.
• No asignar una carga máxima sin calcular la estructura completa, las uniones y la orientación del perfil.

Contenido del paquete

• 1 × Perfil estructural de aluminio anodizado 3030 de 1 m.
