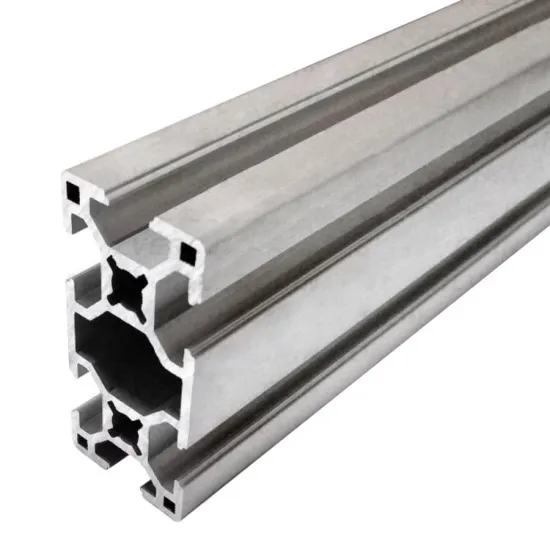

Perfil estructural de aluminio anodizado 3060, serie europea ranura 8 – 30 × 60 mm, 1 m

Descripción

Perfil estructural ranurado de aluminio anodizado con sección nominal de 30 × 60 mm y 1 metro de longitud. Su sección doble proporciona mayor rigidez direccional que un perfil 3030, por lo que resulta adecuado para bases, montantes, pórticos y travesaños sometidos a mayores esfuerzos.

Dispone de seis ranuras abiertas: una en cada cara de 30 mm y dos en cada cara de 60 mm. Esta distribución permite instalar accesorios y refuerzos en diferentes orientaciones.

Características principales

• Serie nominal: 3060.
• Familia: perfil europeo de serie 30.
• Sección exterior: 30 × 60 mm.
• Longitud: 1 m.
• Ranuras abiertas: 6.
• Abertura nominal de ranura: aproximadamente 8 mm.
• Orificios centrales visibles: aproximadamente 6,9 mm.
• Material: aluminio anodizado.
• Sección doble para aumentar la rigidez en una dirección.

Aplicaciones habituales

• Bases y travesaños para máquinas CNC.
• Estructuras rígidas para impresoras 3D de gran formato.
• Pórticos y montantes para maquinaria.
• Mesas y sistemas de automatización.
• Cerramientos y estructuras de taller.

Compatibilidad

Es compatible con las tuercas, escuadras, placas, conectores y demás accesorios de serie 30 comercializados por HTA3D. Esta compatibilidad se comprueba con cada recepción de stock.

Puede combinarse con tuercas deslizantes para perfil de 30 mm con rosca M3, M4, M5 o M6, con los accesorios HTA3D indicados para perfiles 3030 y con la escuadra específica para perfil 3060.

Comparte la familia de accesorios con nuestro perfil estructural 3030.

Una sección de 30 × 60 mm también puede aparecer denominada 6030 según su orientación. Voron Switchwire utiliza perfiles 6030 y 3030 con longitudes y mecanizados concretos. Para emplear este perfil en esa u otra máquina deben verificarse la BOM, las longitudes, los taladros y los roscados requeridos.

La compatibilidad con los accesorios HTA3D de serie 30 está comprobada. La equivalencia con perfiles o accesorios de otros fabricantes debe verificarse por separado.

Mecanizado y montaje

• Orientar la dimensión de 60 mm hacia la dirección donde se requiera mayor rigidez.
• Realizar cortes perpendiculares y eliminar las rebabas.
• No considerar los orificios centrales como roscados sin un mecanizado previo.
• Escuadrar el bastidor antes del apriete definitivo.
• Apretar las diferentes uniones de forma progresiva.
• Dimensionar la estructura según las cargas, las distancias entre apoyos y el tipo de unión.

Contenido del paquete

• 1 × Perfil estructural de aluminio anodizado 3060 de 1 m.
