Pantalla táctil BIGTREETECH TFT43 V3.0 de 4,3" con modo LCD 12864

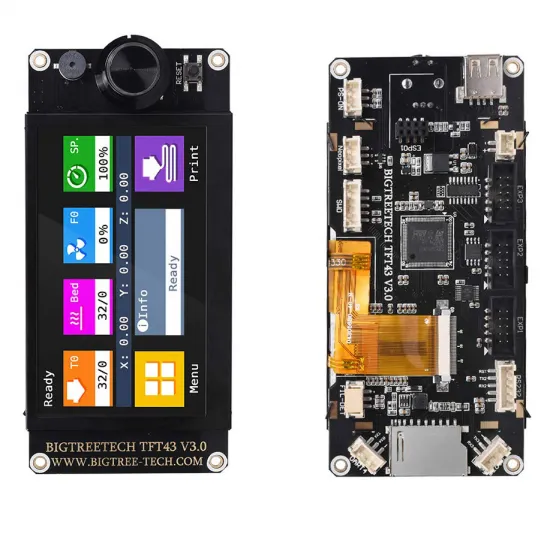

La BIGTREETECH TFT43 V3.0 reúne una pantalla táctil de 4,3 pulgadas y la emulación de un LCD gráfico 12864. Puedes usar el menú táctil mediante el enlace serie con la placa o el menú que ofrece el firmware de la impresora mediante conectores EXP. Es una opción para montajes Marlin que necesitan una pantalla grande sin renunciar al manejo mediante encoder.

Los dos tipos de cable pueden quedar conectados a la vez si la placa dispone de las interfaces correspondientes, pero se utiliza un modo de pantalla cada vez. El cambio de modo se realiza con una pulsación larga sobre el encoder o la pantalla; la duración exacta puede variar con la versión del firmware instalado.

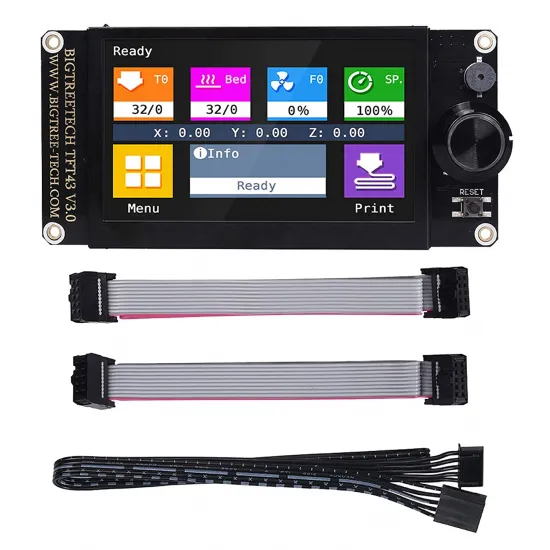

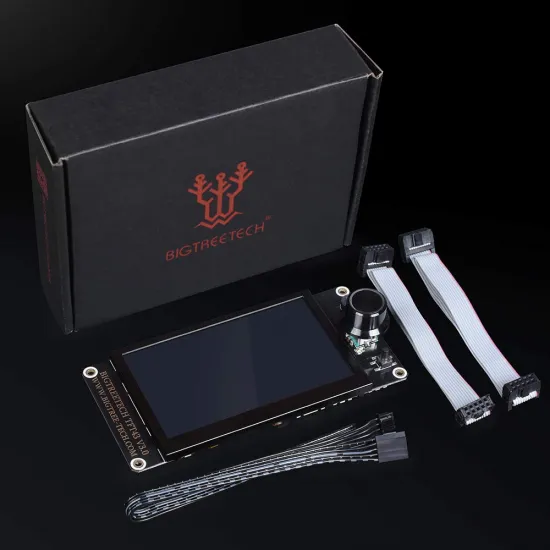

Qué incluye

• Una pantalla BIGTREETECH TFT43 V3.0.
• Un cable serie de 5 pines para la conexión TFT.
• Dos cables planos para EXP1 y EXP2.

El módulo Wi-Fi, la tarjeta SD, la memoria USB, la carcasa y otros accesorios no forman parte del contenido indicado.

Especificaciones

Modo táctil: conexión serie

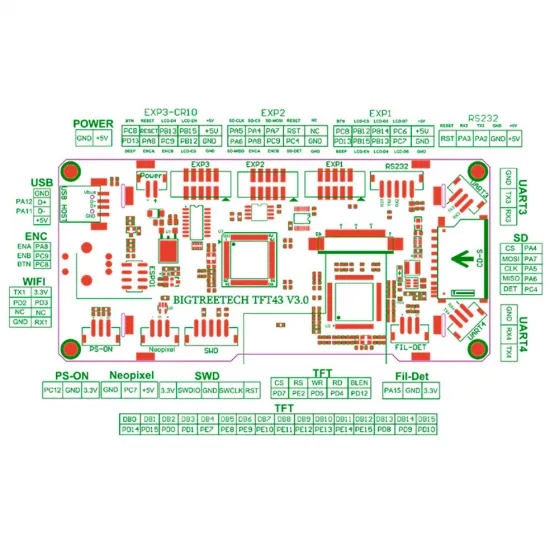

Para el menú táctil se utiliza el conector TFT de 5 pines de la pantalla y un puerto serie adecuado de la placa, normalmente rotulado TFT o AUX. Se necesita 5 V, masa común y las señales serie correctas; no basta con que el conector tenga cinco posiciones. Comprueba la serigrafía y el pinout de ambos extremos antes de enchufar el cable. El conector de BIGTREETECH aparece rotulado «RS232» en el plano, pero la interfaz de esta pantalla no debe conectarse a un puerto RS-232 clásico de niveles ±12 V.

En Marlin hay que habilitar el puerto serie físico utilizado y configurar la misma velocidad en la placa y en la TFT. La velocidad de la pantalla se cambia en Menu > Settings > Connection > S. Ports o en su config.ini. Si aparece No printer attached!, revisa alimentación, posición del conector, TX/RX, puerto seleccionado y baudios antes de modificar otras opciones. No deduzcas el pinout por el color de los hilos.

Modo LCD gráfico 12864: conexiones EXP

En una placa con EXP1 y EXP2 compatibles, conecta cada cable plano con su conector homónimo en la pantalla y en la controladora. Para la emulación gráfica, Marlin debe tener activada únicamente la opción REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER en Configuration.h; otras opciones de pantalla, en particular CR10_STOCKDISPLAY, deben quedar desactivadas.

En determinadas placas de formato E3 con un único EXP compatible puede utilizarse el conector EXP3 de la TFT43. En ese caso la opción correspondiente de Marlin es CR10_STOCKDISPLAY, sin activar simultáneamente el controlador gráfico anterior. La conexión depende del modelo y revisión de placa: comprueba la orientación del pin 1 y el pinout, no solo la forma de la muesca.

En este modo se navega con el encoder y la interfaz depende de lo que haya compilado el firmware de la impresora; la capa táctil no convierte por sí sola el menú 12864 en táctil.

Marlin, RepRapFirmware y Klipper

Marlin: admite los dos modos anteriores con configuraciones distintas. El firmware TFT actual de BIGTREETECH toma Marlin 2.1.1 como referencia mínima para disponer de todas sus funciones modernas; una versión anterior puede comunicarse, pero no debe darse por garantizada la experiencia completa. Funciones como pausa avanzada, estado automático de temperaturas o impresión desde soportes requieren opciones adicionales en el firmware de la placa.

RepRapFirmware: el firmware oficial de la TFT incluye soporte por conexión serie y una plantilla config_rrf.ini que se guarda como config.ini para cargarla en la pantalla. También hay que configurar el puerto serie adecuado en la controladora; no copies un número de puerto ni una velocidad de otra placa sin comprobarlos.

Klipper: esta TFT43 V3.0 no es una pantalla HDMI, DSI o SPI para un ordenador Linux y no ejecuta KlipperScreen de forma nativa. Si buscas específicamente una interfaz para KlipperScreen, consulta la BIGTREETECH TFT35 SPI para CB1, que pertenece a otra familia y requiere comprobar su host compatible.

Wi-Fi y otros conectores

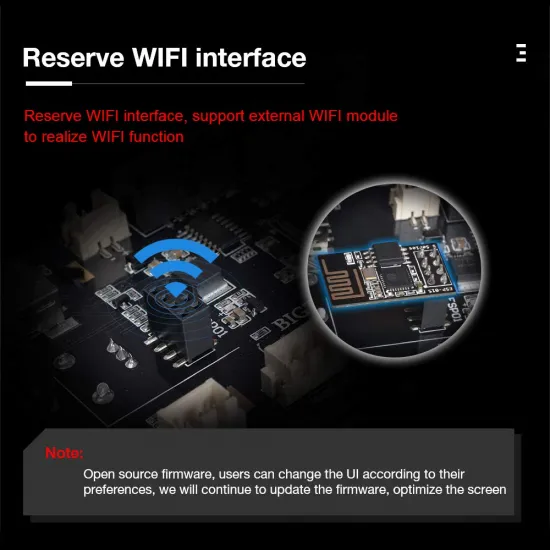

La placa incluye una conexión de expansión para módulo Wi-Fi opcional; la TFT43 no incorpora Wi-Fi operativo por sí sola. Las conexiones para detector de filamento, apagado automático y otras funciones requieren el componente adecuado y configuración específica. Su presencia en la placa no significa que esos accesorios vengan incluidos ni que todas las impresoras admitan la función.

Actualizar el firmware de la pantalla sin equivocarse

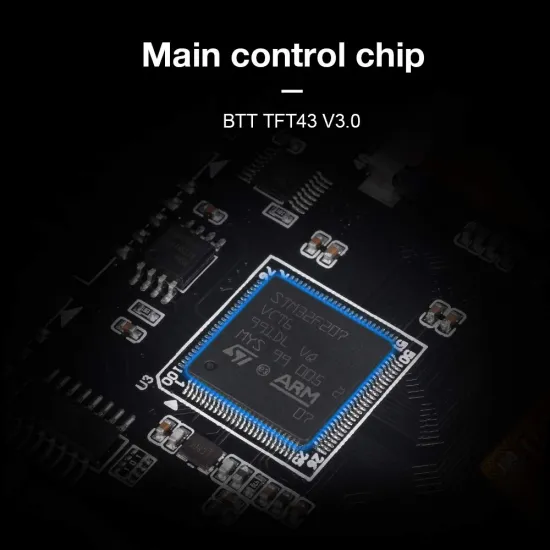

1. Identifica el modelo TFT43 V3.0 y, antes de elegir un archivo, el microcontrolador montado en la unidad física. BIGTREETECH publica binarios distintos para variantes STM y GD; no son intercambiables.
2. Descarga desde la rama master del repositorio oficial de firmware BIGTREETECH el binario exacto, la carpeta de recursos TFT43 y el config.ini correspondiente a la misma versión.
3. Prepara una tarjeta SD FAT32 de hasta 8 GB, coloca los elementos en la raíz y reinicia la pantalla. El binario de firmware se instala desde SD; omitir fuentes o iconos puede dejar texto o menús ilegibles.
4. Observa el proceso y resuelve cualquier error que aparezca. Nunca instales un archivo de TFT35, TFT50, Pi TFT43 o TFT43 GD/STM diferente al de tu unidad.

La TFT se actualiza por separado de la controladora de la impresora. Si no puedes identificar el chip, conserva el firmware instalado y consulta antes de flashear.

Comprobaciones antes del montaje

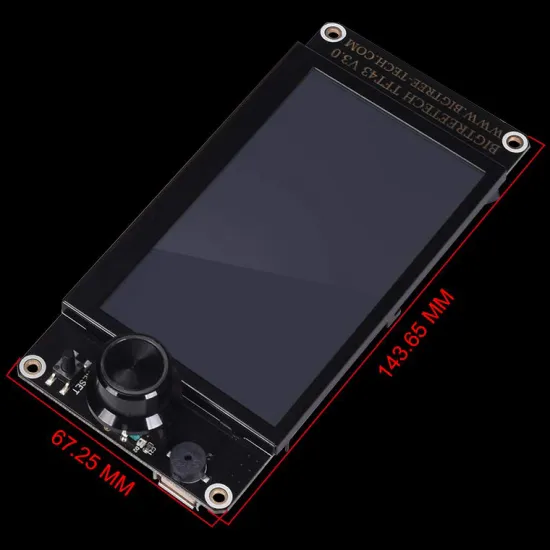

• Mide el hueco y las fijaciones: compartir modo 12864 no garantiza que encaje en una carcasa antigua.
• Desconecta la alimentación antes de conectar o invertir cables.
• Comprueba tensión de 5 V, pinout y orientación de EXP y del cable serie en la revisión exacta de la placa.
• Prueba cada modo por separado antes de dejar ambas conexiones instaladas.

Es para ti si

• Quieres alternar entre menú táctil y emulación 12864 en una impresora con placa y firmware compatibles.
• Dispones de espacio para 4,3 pulgadas y puedes comprobar los conectores antes de instalarla.

No es para ti si

• Necesitas una pantalla KlipperScreen, HDMI o DSI.
• Esperas Wi-Fi integrado sin módulo adicional.
• Tu placa no tiene puerto serie/EXP aprovechable o no puedes adaptar su firmware.

Si prefieres una pantalla dual más compacta, consulta la BIGTREETECH TFT35 V3.0 y compara conexiones y espacio disponible.
