- Stock: Sin Stock
- Modelo: TFT50-BTT
Modelo:
TFT24 V1.1
TFT35 V3.0
TFT43 V3.0
TFT50 V3.0
La BIGTREETECH TFT50 V3.0 combina una pantalla táctil a color de 5 pulgadas con la posibilidad de funcionar como una LCD gráfica 12864 controlada por el firmware de la impresora. Puedes utilizar su interfaz táctil propia mediante una conexión serie UART o conectar EXP1 y EXP2 para acceder al menú clásico de Marlin con el encoder.
Ambas conexiones pueden quedar instaladas cuando la controladora ofrece las interfaces necesarias, pero se utiliza un modo de pantalla cada vez. Esta doble función resulta útil en máquinas personalizadas y actualizaciones electrónicas donde interesa una interfaz táctil amplia sin perder el acceso al menú 12864.
Touch Mode y modo LCD 12864
| Modo | Conexión | Cómo funciona |
|---|---|---|
| Touch Mode | Cable serie de cinco pines hacia una UART compatible | La TFT muestra su propia interfaz táctil, consulta el estado de la máquina y envía comandos G-code. |
| Marlin Mode / LCD 12864 | EXP1 + EXP2, o EXP3 en determinadas placas tipo E3 | El firmware de la controladora genera el menú; se maneja con el encoder y no mediante el táctil. |
Con el firmware actual, el selector puede abrirse mediante una pulsación larga sobre la pantalla o el encoder. El tiempo exacto puede variar entre versiones. Que la TFT se encienda no confirma que exista comunicación: Touch Mode necesita una UART y velocidad correctas, mientras que el modo 12864 necesita señales EXP y configuración de pantalla compatibles.
Vídeo oficial de los dos modos
BIGTREETECH muestra en este vídeo las TFT43, TFT50 y TFT70 V3.0 alternando entre la interfaz táctil y el modo LCD 12864. Sirve como demostración visual; el aspecto de iconos y menús puede cambiar con la versión del firmware.
Especificaciones
| Característica | Valor |
|---|---|
| Modelo | BIGTREETECH TFT50 V3.0 |
| Pantalla | TFT táctil de 5 pulgadas |
| Resolución | 480 × 272 píxeles |
| Área visible | 110,88 × 62,832 mm |
| Alimentación | 5 V CC desde una conexión compatible |
| Dimensiones exteriores | 149 × 77,5 mm |
| Patrón de montaje | 141 × 69,5 mm entre centros |
| Interfaces principales | UART TFT, EXP1, EXP2, EXP3, SD y USB host |
| Expansiones | Wi-Fi opcional, FIL-DET, PS-ON, Neopixel, UART3, UART4 y SWD |
El manual original identifica un microcontrolador STM32F205/207VCT6 Cortex-M3 a 120 MHz. La unidad fotografiada lleva un chip de la familia ST, pero conviene leer su marcado antes de actualizar porque el firmware actual también contempla una variante GD de TFT50 V3.0.

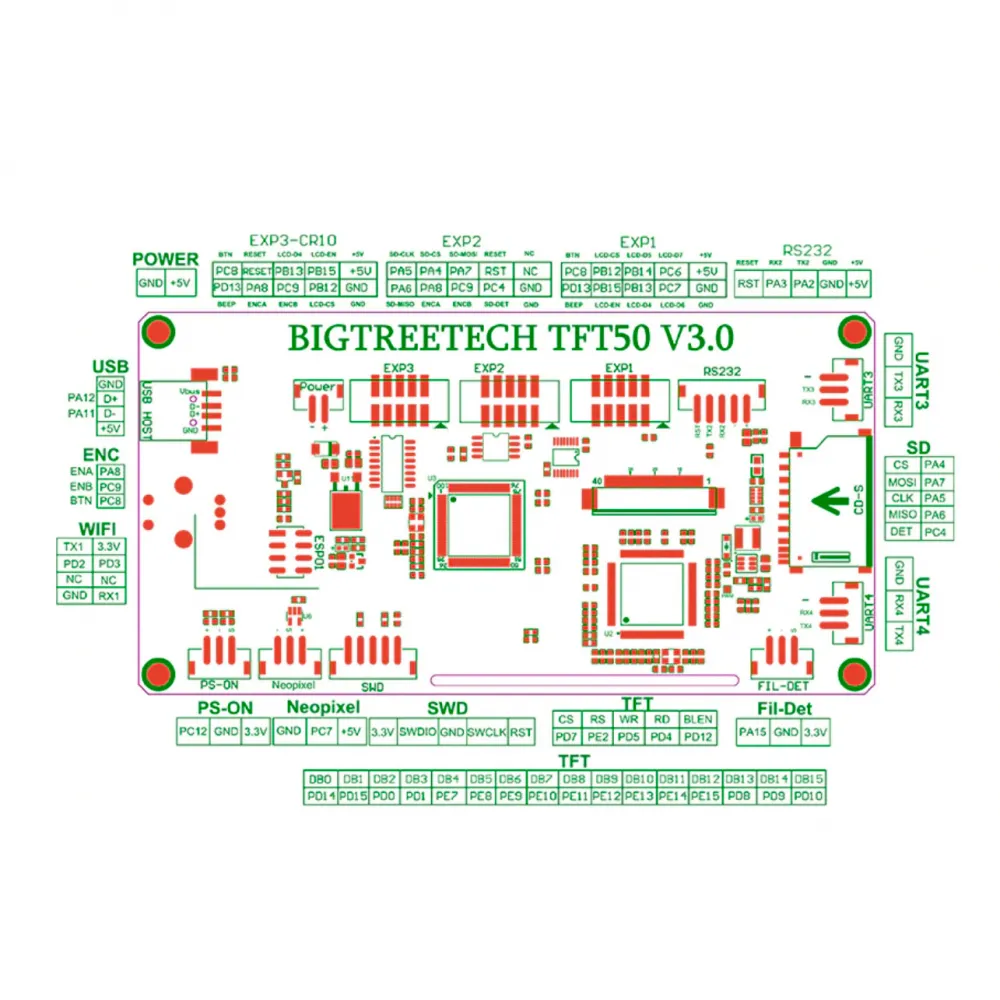

Pinout y seguridad de conexión
El conector de cinco pines rotulado RS232 utiliza las señales lógicas RST, RX, TX, GND y +5 V para el enlace serie de la TFT. No debe conectarse a un puerto RS-232 clásico de niveles ±12 V. Compara siempre el pinout de la pantalla y de la controladora: TX debe comunicarse con RX y la forma del conector no garantiza que las señales estén en el mismo orden.
EXP1 y EXP2 corresponden a la emulación LCD 12864 de placas convencionales. EXP3 utiliza otra distribución destinada a determinadas controladoras tipo E3. No intercambies estos conectores por semejanza física y no conectes ni retires cables con la impresora alimentada.
Instalación en Touch Mode
- Apaga por completo la impresora y desconecta cualquier USB que pueda realimentar la placa.
- Identifica una UART compatible y consulta el pinout de la revisión exacta de la controladora.
- Conecta +5 V, GND, TX, RX y, cuando corresponda, RST respetando las señales de ambos extremos.
- Habilita en el firmware de la impresora el puerto serie asignado a la TFT.
- Configura la misma velocidad serie en placa y pantalla.
- Comprueba temperaturas, movimiento, ventiladores, finales de carrera y parada antes de imprimir.
La velocidad de la pantalla puede ajustarse desde Menu > Settings > Connection > S. Ports o mediante serial_port en config.ini. Si aparece No printer attached!, revisa alimentación, masa común, TX/RX, UART elegida y baudrate antes de cambiar otras opciones.
Configuración con Marlin
Para disponer de todas las funciones del firmware táctil actual, BIGTREETECH toma Marlin 2.1.1 o posterior como referencia. Una versión anterior puede establecer comunicación básica, pero no deben darse por disponibles todos los informes, diálogos o asistentes.
Para Touch Mode son especialmente relevantes EEPROM_SETTINGS, BABYSTEPPING, AUTO_REPORT_TEMPERATURES, AUTO_REPORT_POSITION, EXTENDED_CAPABILITIES_REPORT, M115_GEOMETRY_REPORT, M114_DETAIL y REPORT_FAN_CHANGE. Las funciones de pausa, cambio de filamento, progreso o impresión desde la SD de la placa pueden necesitar opciones adicionales.
Controladoras con EXP1 y EXP2
Conecta EXP1 con EXP1 y EXP2 con EXP2. En Configuration.h debe quedar habilitado únicamente:
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLERDesactiva otros controladores de pantalla, especialmente CR10_STOCKDISPLAY. Si la imagen aparece corrupta o el encoder no responde, apaga y revisa orientación, pin 1 y continuidad de ambos cables.
Controladoras tipo E3 con un solo EXP
Cuando la placa y su documentación indiquen compatibilidad, conecta su salida de pantalla al EXP3 de la TFT50 y habilita únicamente:
#define CR10_STOCKDISPLAYNo se puede extender esta compatibilidad a cualquier Ender-3 o placa Creality solo por disponer de un conector parecido. Deben coincidir señales, orientación, tensión y configuración.
RepRapFirmware y Klipper
RepRapFirmware: el firmware oficial de la TFT incluye soporte por UART. Parte de la plantilla config_rrf.ini, adáptala y guárdala como config.ini. La controladora también debe configurar el puerto correspondiente; no copies números de puerto o velocidades de otra placa sin verificarlos.
Klipper: esta TFT50 V3.0 no es una pantalla KlipperScreen y no se conecta por HDMI, DSI o SPI a un host Linux. Algunas configuraciones pueden aprovechar el modo 12864 si la placa, el pinout y la definición ST7920 están correctamente documentados, pero no debe tratarse como compatibilidad táctil universal.
Si buscas una pantalla diseñada para mostrar KlipperScreen desde un host compatible, consulta la BIGTREETECH TFT35 SPI V2.1 para CB1 y KlipperScreen. Es una arquitectura diferente y no sustituye a la TFT50 en instalaciones Marlin por UART/EXP.
Wi-Fi, SD, USB y expansiones
La TFT50 V3.0 dispone de un zócalo para módulo Wi-Fi externo; no incorpora Wi-Fi operativo por sí sola. También ofrece SD, USB host, FIL-DET, PS-ON, Neopixel y UART auxiliares. Cada función requiere accesorios, pinout y configuración compatibles; la presencia del conector no significa que el accesorio esté incluido.
Actualización segura de la TFT
- Confirma el modelo TFT50 V3.0 y lee el marcado del microcontrolador.
- Descarga desde la rama
masterdel firmware oficial BIGTREETECH el binario que corresponda a TFT50 V3.0 y a la familia STM o GD de tu unidad. - Utiliza una tarjeta SD FAT32 de hasta 8 GB y copia en la raíz el binario, la carpeta de recursos
TFT50y unconfig.inide la misma versión. - Reinicia la pantalla y vigila el proceso. No instales binarios de TFT35, TFT43, TFT70, Pi TFT50 o de una familia de MCU distinta.
La pantalla y la controladora de la impresora tienen firmwares independientes. En dispositivos compatibles, USB puede cargar iconos, fuentes o configuración, pero el binario de la TFT se actualiza desde SD.

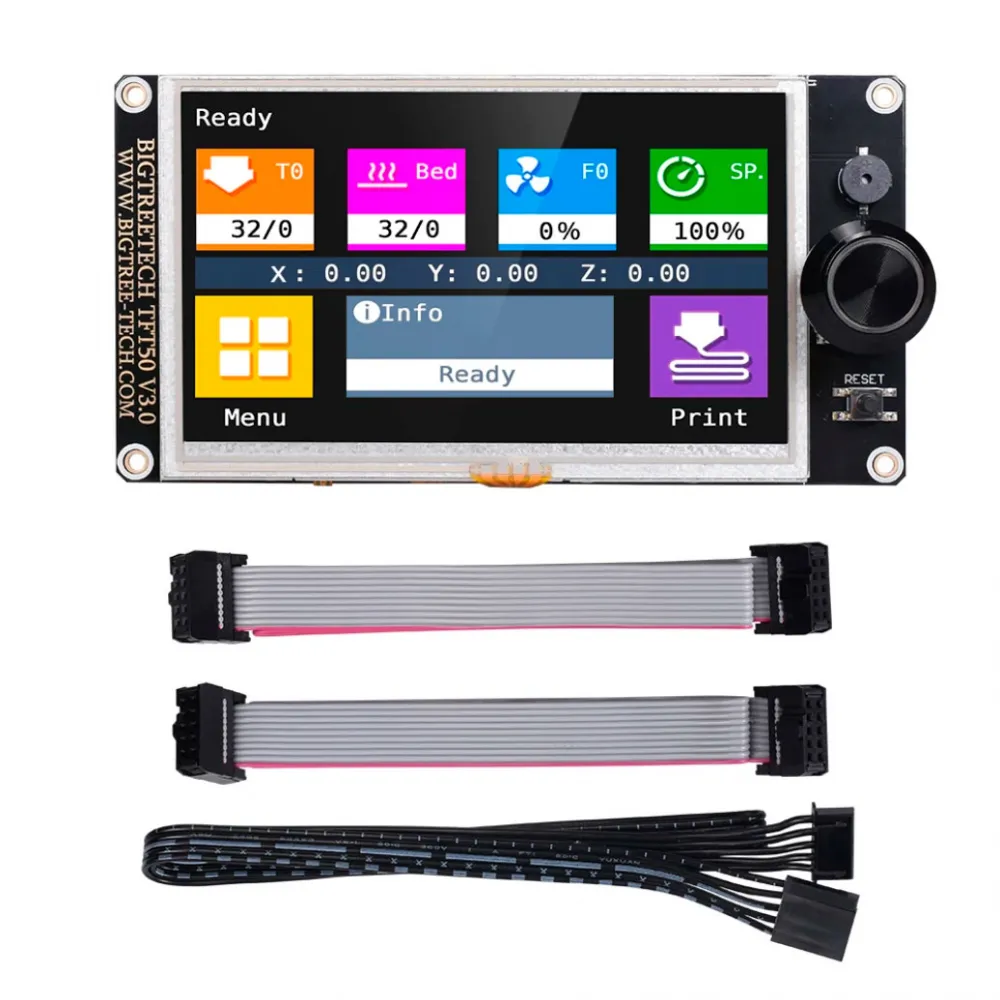

Contenido
- 1 pantalla BIGTREETECH TFT50 V3.0.
- 1 cable serie de cinco pines.
- 2 cables planos de diez pines para EXP1 y EXP2.
No incluye módulo Wi-Fi, tarjeta SD, memoria USB, carcasa, detector de filamento ni otros accesorios de expansión.
Es para ti si
- Quieres una pantalla grande con interfaz táctil y alternativa LCD 12864.
- Tu controladora dispone de UART, EXP1+EXP2 o EXP3 correctamente documentados.
- Puedes verificar pinout, dimensiones y configuración del firmware.
No es para ti si
- Buscas una pantalla HDMI, DSI o una interfaz KlipperScreen.
- Esperas Wi-Fi integrado sin instalar un módulo externo.
- Necesitas una sustitución mecánica directa sin comprobar taladros, hueco y conectores.
- Prefieres una pantalla dual más compacta; en ese caso puedes valorar la BIGTREETECH TFT35 V3.0 de 3,5 pulgadas.
