- Stock: Sin Stock
- Modelo: BTT-PiV2

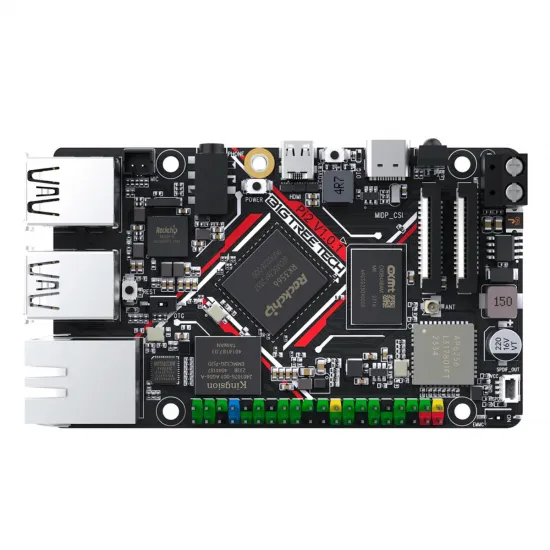

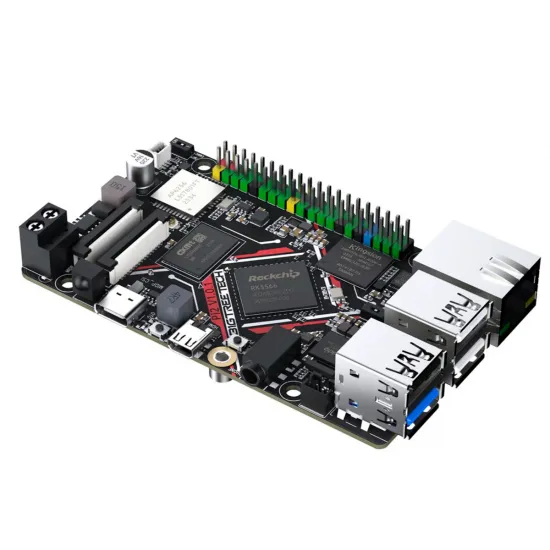

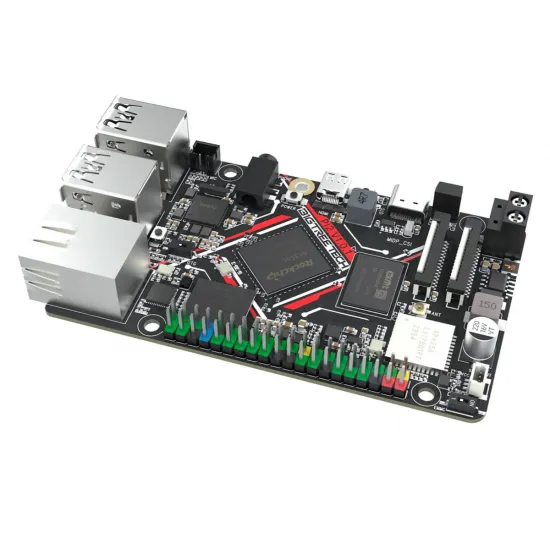

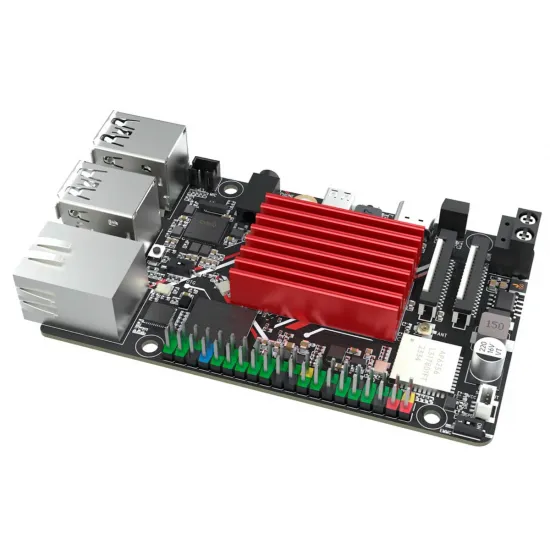

La BIGTREETECH Pi 2 es un ordenador compacto para alojar Klipper y sus servicios de red en una impresora 3D. Combina un procesador Rockchip RK3566 de cuatro núcleos, 2 GB de memoria RAM y 32 GB de almacenamiento eMMC. Permite construir un host de impresión con Ethernet, Wi-Fi, USB y salida de vídeo sin depender necesariamente de una Raspberry Pi.
Su ventaja práctica en una máquina de 24 V es la entrada directa de 12–24 V por bornera: también admite alimentación de 5 V por USB-C. Es el ordenador que ejecuta el sistema y se comunica con la placa de la impresora; no sustituye a la placa controladora de motores, calentadores y sensores.

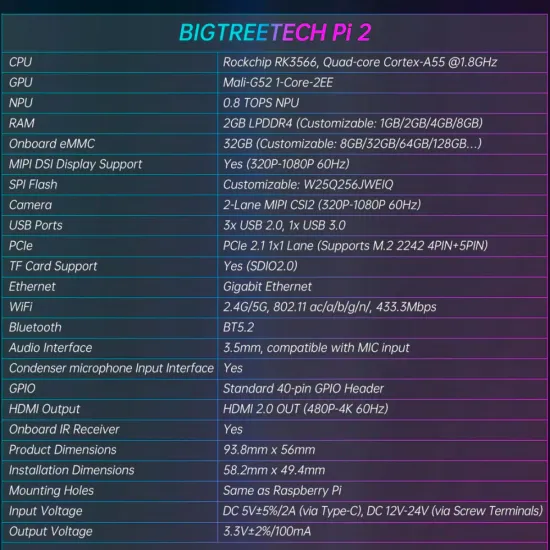

Características de esta configuración
| Procesador | Rockchip RK3566, 4 × Cortex-A55 hasta 1,8 GHz |
|---|---|
| Memoria y almacenamiento | 2 GB LPDDR4 y 32 GB eMMC; ranura microSD |
| Red | Ethernet Gigabit, Wi-Fi de 2,4/5 GHz y Bluetooth 5.2 |

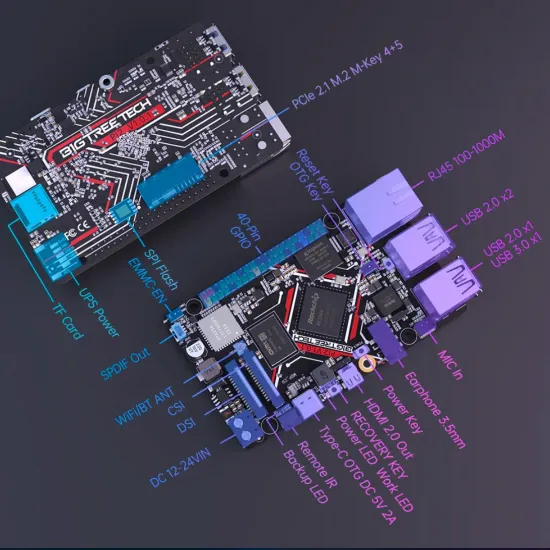

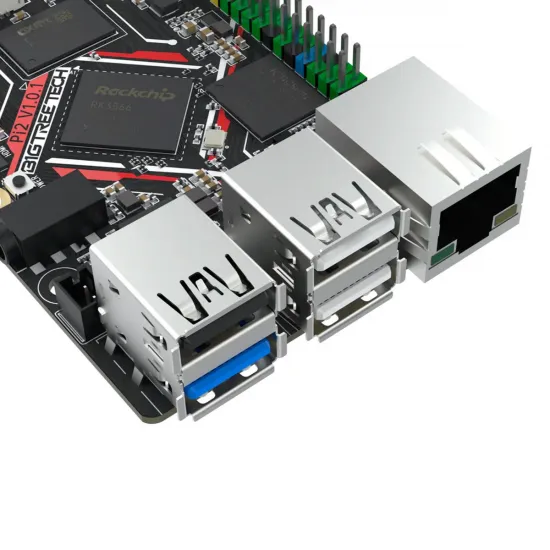

| Conectividad | 3 puertos USB 2.0, 1 USB 3.0, HDMI 2.0, GPIO de 40 pines, DSI, CSI-2 y PCIe M.2 2242 de formato específico |
| Alimentación | USB-C: 5 V / 2 A, o bornera: 12–24 V DC |

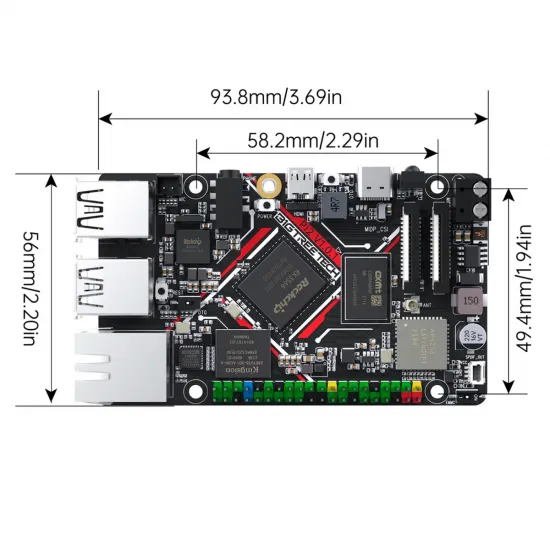

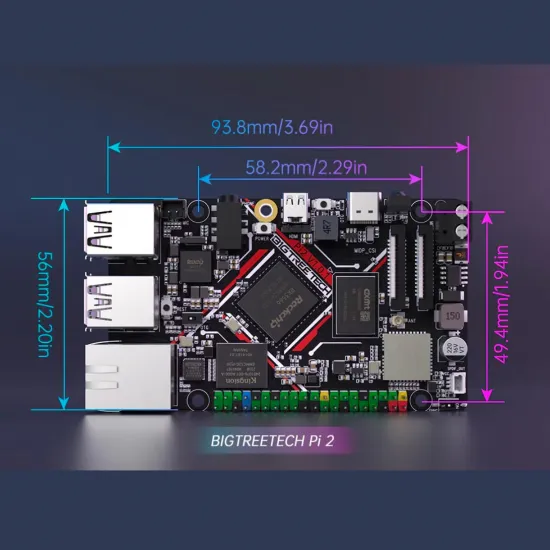

| Dimensiones | 93,8 × 56 mm; separación entre centros de montaje 58,2 × 49,4 mm |
Qué aporta a una impresora con Klipper
La Pi 2 puede ejecutar la parte Linux de Klipper junto con Moonraker y una interfaz web, mientras una controladora compatible se encarga del movimiento y de las entradas y salidas de la máquina. La conexión a esa controladora puede realizarse por USB u otra interfaz admitida por ambos equipos, siempre con el firmware, cableado y configuración correspondientes. Ethernet es una opción sencilla para la puesta en marcha; Wi-Fi está disponible cuando la instalación lo requiera.
La eMMC integrada ofrece una alternativa a mantener el sistema en microSD. No debe suponerse que la placa se entrega con una instalación lista para arrancar: conviene preparar la imagen específica para BIGTREETECH Pi 2 y confirmar desde qué soporte arrancará. Las imágenes y guías oficiales se mantienen en el repositorio de BIGTREETECH.
Alimentación e integración segura
- Por bornera: conectar una fuente DC estable de 12–24 V, respetando polaridad, cableado y protección de la instalación. Es útil en impresoras con fuente principal de 24 V.
- Por USB-C: proporcionar 5 V con capacidad de al menos 2 A conforme a la especificación del fabricante.
- No confundir tensiones: los 12–24 V son para la entrada de alimentación, no para las señales GPIO. Revisar el pinout y la tensión de cada accesorio antes de conectarlo.
- Una vía de alimentación: elegir el método adecuado para el montaje; no alimentar simultáneamente por USB-C y bornera sin un diseño expresamente validado.
Puesta en marcha orientativa
- Descargar una imagen para Pi 2 del repositorio oficial y seguir su guía para microSD o eMMC. Al grabar una tarjeta, comprobar el dispositivo elegido: se sobrescriben sus datos.
- Con la placa apagada, conectar alimentación y red. Para la primera configuración, Ethernet evita depender de la configuración inicial del Wi-Fi.
- Arrancar, localizar su dirección en la red y verificar que el sistema y sus servicios funcionan antes de conectar la controladora de la impresora.
- Configurar la comunicación con esa controladora y cargar una configuración de Klipper adaptada a la máquina. No reutilizar sin revisar los pines o el archivo de otra placa.
- Si la imagen trae credenciales predeterminadas, cambiarlas en el primer acceso y mantener copia de seguridad de la configuración.
Para instalar en eMMC, activar OTG, usar Recovery o transferir desde una microSD puede ser necesario según el método elegido. Los pasos completos —incluidos los interruptores eMMC-EN y OTG KEY— están en el manual oficial de Pi 2. No cambies estos interruptores ni borres la eMMC sin seguir el procedimiento correspondiente.
Compatibilidad: lo que conviene comprobar
Los orificios de montaje mantienen la posición utilizada por Raspberry Pi, pero la placa mide 93,8 mm de largo. Por ello, un soporte puede coincidir y una carcasa cerrada no caber. El conector de 40 pines tampoco implica que un HAT, un cable o una imagen de Raspberry Pi sean compatibles: hay que revisar pinout, alimentación y soporte del sistema. Las pantallas HDMI, DSI o SPI y las cámaras CSI dependen del periférico concreto y de los controladores/overlays de la imagen utilizada; la presencia del conector por sí sola no garantiza funcionamiento inmediato.
El conector M.2 usa la interfaz PCIe y formato 2242 especificados por BIGTREETECH. Antes de elegir una unidad, comprobar su llave, protocolo, tamaño, alimentación y soporte del sistema; no conectar ni desconectar una unidad con la placa encendida.
Es para ti si… / No es para ti si…
Es para ti si buscas un ordenador host compacto para Klipper, te interesa alimentarlo desde una fuente DC de 12–24 V o prefieres disponer de eMMC, Ethernet y varios USB. No es para ti si necesitas una sustitución directa y sin ajustes de una Raspberry Pi 2, una controladora que mueva motores por sí sola o compatibilidad garantizada con cualquier carcasa, HAT, pantalla o SSD.
