BIGTREETECH EBB36 GEN2 V1.0 | Toolboard CAN/USB para Klipper

La BIGTREETECH EBB36 GEN2 es una placa de expansión avanzada para cabezales de impresoras 3D, diseñada para ofrecer una integración limpia, fiable y moderna en sistemas basados en Klipper. Su diseño optimizado para CAN BUS o USB permite reducir cableado, mejorar la estabilidad de comunicación y facilitar configuraciones modulares de alto nivel.

Gracias a su electrónica robusta, múltiples protecciones y amplia conectividad, la EBB36 GEN2 es una solución ideal para impresoras 3D personalizadas, toolheads compactos y proyectos que requieren fiabilidad a largo plazo.

A continuación se detallan sus principales características y ventajas, pensadas para usuarios exigentes y entornos de impresión avanzados.

Diseño robusto y comunicación flexible

La EBB36 GEN2 ha sido diseñada para adaptarse a diferentes arquitecturas de impresora, permitiendo elegir el tipo de comunicación más adecuado en cada caso.

Esta flexibilidad facilita tanto configuraciones CAN BUS modernas como instalaciones USB tradicionales, sin comprometer estabilidad ni rendimiento.

La placa integra un microcontrolador ARM Cortex-M0+ STM32G0B1CBT6 a 64 MHz, que garantiza una operación estable y eficiente. Mediante un sencillo sistema de jumpers, es posible seleccionar entre comunicación CAN BUS o USB, adaptándose a distintos escenarios de uso.

Incluye refuerzo de señal USB y soporte para terminación CAN, asegurando comunicaciones fiables incluso en configuraciones con múltiples dispositivos conectados.

Sistemas de protección para máxima fiabilidad

La seguridad y durabilidad del hardware son clave en impresoras 3D de uso intensivo o prolongado.

Por ello, la EBB36 GEN2 incorpora múltiples sistemas de protección que reducen significativamente el riesgo de averías.

La placa cuenta con protecciones eléctricas avanzadas en la mayoría de entradas y salidas, incluyendo protección ESD, protección contra cortocircuitos y control térmico en componentes críticos como MOSFET y líneas de señal.

Está preparada para trabajar en cámaras de impresión de hasta 75 °C, lo que la hace adecuada para materiales técnicos y entornos exigentes, recomendándose ventilación activa en condiciones extremas.

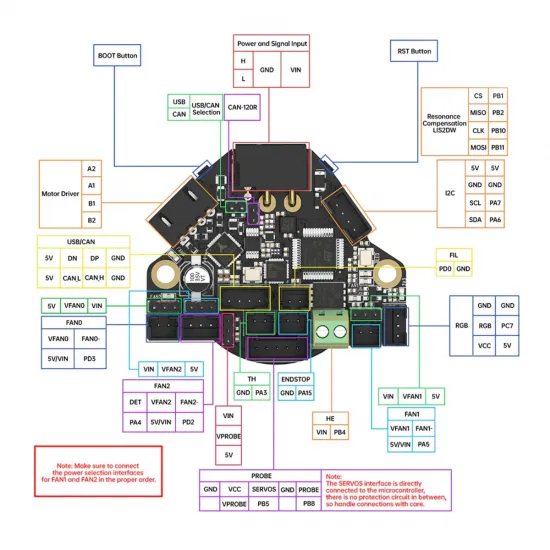

Conectividad avanzada para el cabezal de impresión

La EBB36 GEN2 está pensada para centralizar el control del cabezal, reduciendo cableado y mejorando la organización del sistema.

Su variedad de conexiones permite integrar sensores, ventiladores y accesorios habituales en impresoras 3D modernas.

• Salidas PWM para ventiladores con selección de voltaje (5 V o 24 V).
• Ventilador con entrada de tacómetro para detección de fallo.
• Compatibilidad con termistores PT1000 y NTC, con protección integrada.
• Puertos para probes y BLTouch, incluyendo multiplexado.
• Interfaz I²C para sensores adicionales.
• Soporte para iluminación RGB y puertos auxiliares configurables.

Especificaciones técnicas destacadas

A nivel técnico, la EBB36 GEN2 ofrece un equilibrio excelente entre potencia, tamaño y capacidad de expansión.

Sus especificaciones la convierten en una placa fiable para cabezales compactos y configuraciones avanzadas.

• Controlador principal: ARM Cortex-M0+ STM32G0B1CBT6 (64 MHz)
• Voltaje de entrada: DC 24–28 V
• Salida de calentador: hasta 120 W (24 V / 5 A)
• Ventiladores: 2× PWM + 1× PWM con tacómetro
• Corriente total de ventiladores: 1 A (pico 1,5 A)
• Compatibilidad de sensores: PT1000, NTC, BLTouch, probes e I²C



Una solución ideal para impresoras 3D modernas

La BIGTREETECH EBB36 GEN2 está pensada para quienes buscan una electrónica fiable, compacta y preparada para el futuro.

Su combinación de protección, conectividad y compatibilidad la hace especialmente atractiva para proyectos Klipper avanzados.

Gracias a su compatibilidad con CAN BUS y USB, su diseño robusto y sus múltiples opciones de expansión, la EBB36 GEN2 es una excelente elección para impresoras 3D personalizadas, toolheads modulares y usuarios que buscan un sistema limpio, estable y escalable.

Diferencias entre EBB36 GEN2 y EBB42 GEN2

La diferencia principal entre la EBB36 GEN2 y la EBB42 GEN2 está en el tipo de motor paso a paso al que están orientadas:

• EBB36 GEN2: diseñada para motores NEMA 14, más compactos y ligeros.
• EBB42 GEN2: diseñada para motores NEMA 17, con mayor par y potencia.

A nivel electrónico y de comunicación CAN BUS, ambas placas GEN2 son equivalentes, por lo que la elección depende del motor utilizado y del espacio disponible en el cabezal.
