BIGTREETECH EBB36 CAN V1.2 con MAX31865 | Toolboard para Klipper

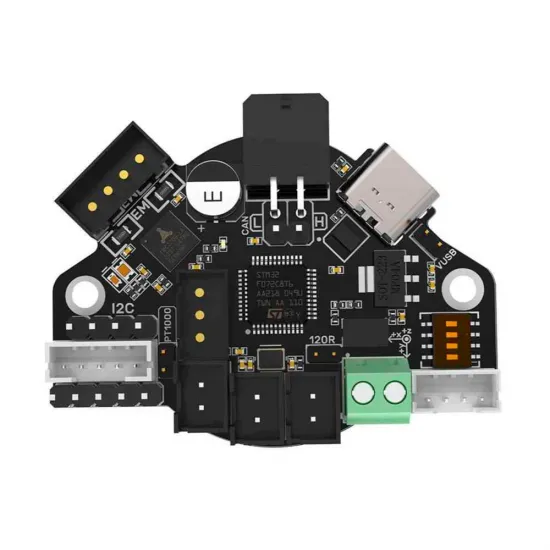

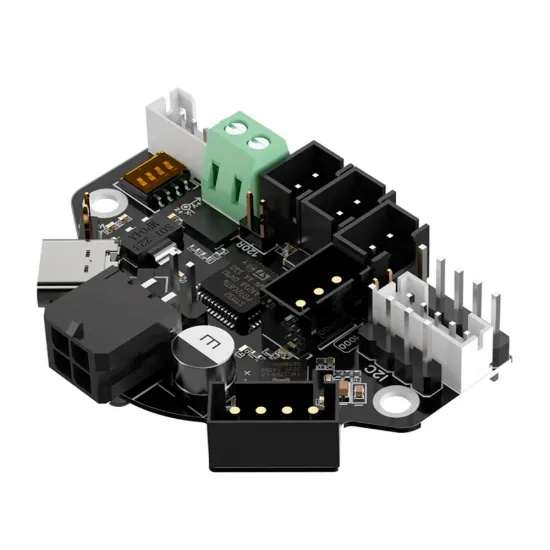

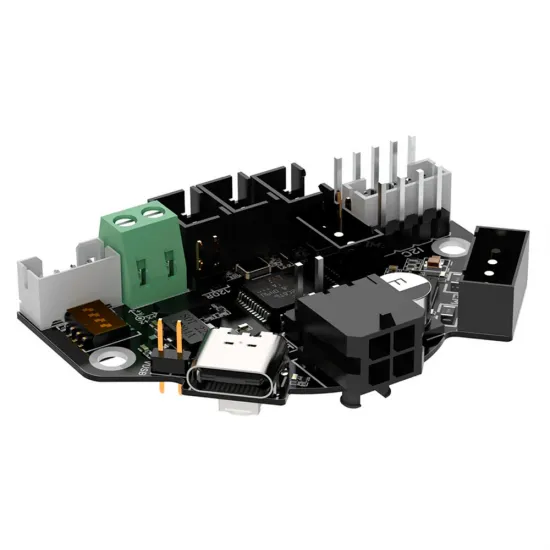

La BIGTREETECH EBB36 CAN V1.2 es una placa de cabezal o toolboard orientada a extrusores con motores paso a paso de 36 mm. Centraliza el control del motor, calentador, ventiladores y sensores en el cabezal, reduciendo el número de cables que recorren la impresora.

Esta variante incorpora una interfaz MAX31865 para utilizar sensores RTD PT100 o PT1000 de 2 o 4 hilos. También dispone de una entrada TH0 independiente para termistores NTC 100K o sensores PT1000 conectados directamente.

Funciones principales

• Comunicación mediante CAN BUS o USB.
• Driver TMC2209 integrado en modo UART.
• Acelerómetro ADXL345 integrado.
• Salida de calentador E0 de hasta 5 A.
• Dos salidas para ventiladores.
• Interfaces para endstop, sonda, I²C, RGB y sensores de temperatura.
• Terminación CAN de 120 Ω seleccionable mediante jumper.

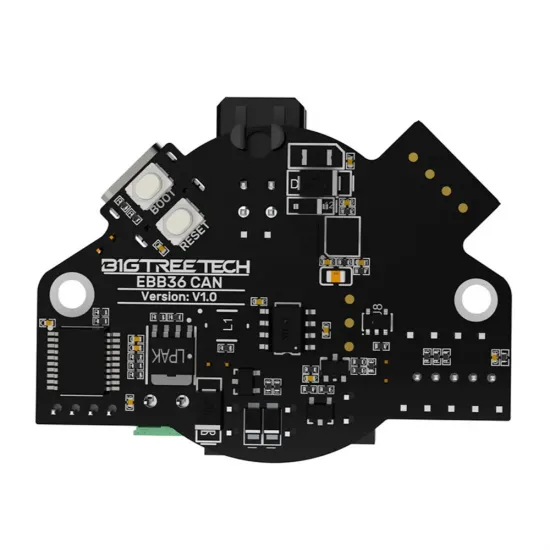

• Botones BOOT y RESET para actualización del firmware.

Sensores de temperatura compatibles

• PT100 o PT1000 de 2 o 4 hilos mediante MAX31865 y configuración de los interruptores DIP.
• Termistor NTC 100K en TH0 con pull-up de 4,7 kΩ.
• PT1000 directo en TH0 seleccionando mediante jumper el pull-up de 2,2 kΩ.

La configuración del MAX31865 debe indicar en Klipper el tipo de sensor, el número de hilos y las resistencias nominal y de referencia correspondientes. El pin CS, el bus SPI y el pinout deben tomarse del archivo de configuración de la revisión exacta de la placa.

Compatibilidad e instalación

Puede integrarse en impresoras personalizadas y conversiones a Klipper, incluidas configuraciones basadas en Voron, Rat Rig o VzBot, siempre que exista un soporte mecánico adecuado, una alimentación compatible y una interfaz CAN o USB correctamente configurada. No es una sustitución directa o automática para una máquina concreta.

La terminación de 120 Ω solo debe activarse cuando la placa se encuentre en uno de los extremos físicos del bus CAN. Antes de compilar el firmware debe comprobarse el microcontrolador montado físicamente en la placa, ya que la configuración cambia entre revisiones.

Otras variantes

Para motores de 42 mm está disponible la BIGTREETECH EBB42 CAN con MAX31865. Si no se necesita utilizar un PT100, puede valorarse la EBB36 CAN sin MAX31865.
