BTT E3 RRF V1.1 Wifi
SKR mini E3 V3
La BIGTREETECH E3 RRF V1.1 es una placa de control de 32 bits diseñada para modernizar impresoras de la familia Ender-3 y máquinas con un formato de electrónica compatible. Reúne un procesador STM32F407VGT6 a 168 MHz, cuatro drivers silenciosos TMC2209 en UART y un módulo Wi-Fi ESP8266 en la propia placa.
Puede trabajar con Marlin o RepRapFirmware y dispone de conexiones para sonda de nivelación, detector de filamento, iluminación Neopixel, apagado controlado y recuperación ante cortes de alimentación. Es una electrónica potente, pero no una sustitución universal: el cableado y el firmware deben adaptarse a la impresora concreta.
Especificaciones principales
| Procesador | STM32F407VGT6, ARM Cortex-M4, hasta 168 MHz |
|---|---|
| Memoria | 1 MB Flash, 192 KB SRAM y 4 KB de SRAM de respaldo |
| Alimentación | 12 o 24 V CC; lógica a 3,3 V |
| Drivers | 4 × TMC2209 integrados y configurables por UART |
| Motores | X, Y, ZA, ZB y E; ZA/ZB comparten el mismo driver Z |
| Calefacción | 1 salida de hotend HE0 y 1 salida de cama HB |
| Temperatura | TH0 y THB para termistores NTC de 100 kΩ |
| Ventiladores | 2 salidas controlables FAN0 y FAN1 |

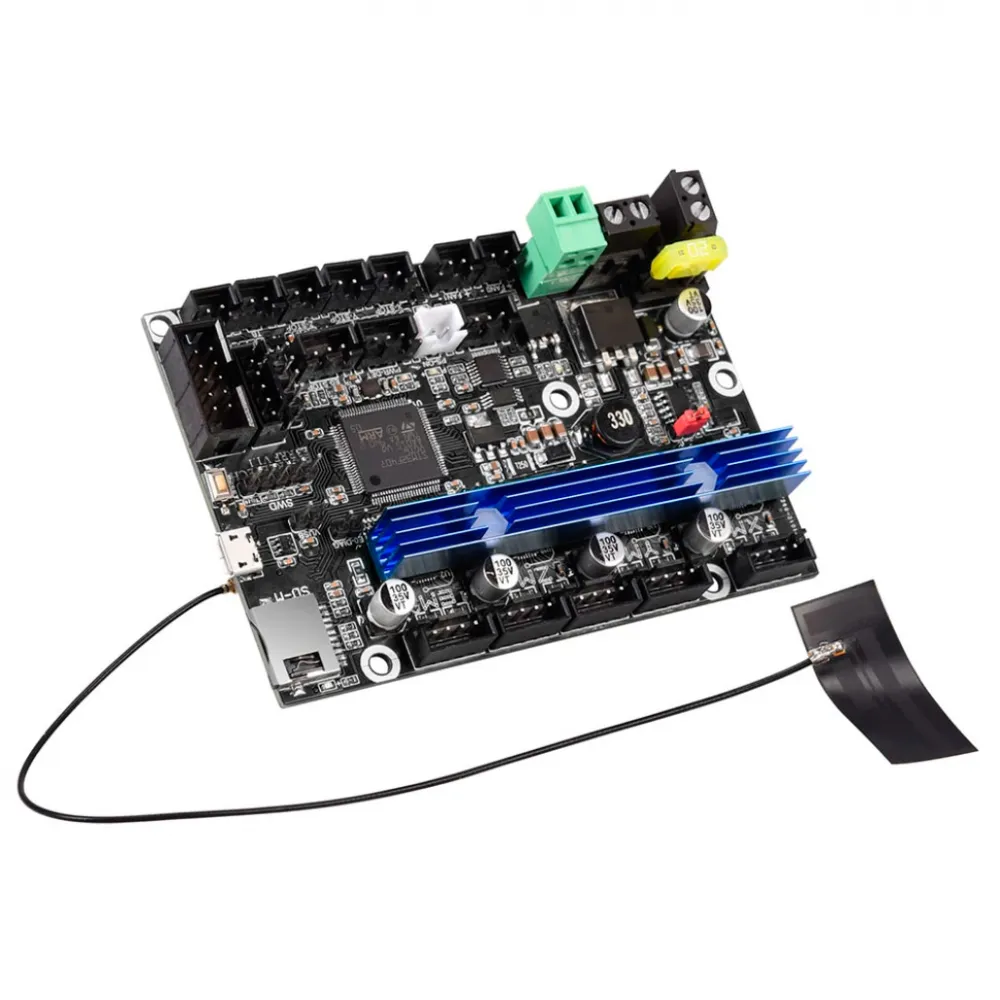

| Conectividad | ESP8266 con antena externa, Micro-USB y microSD |

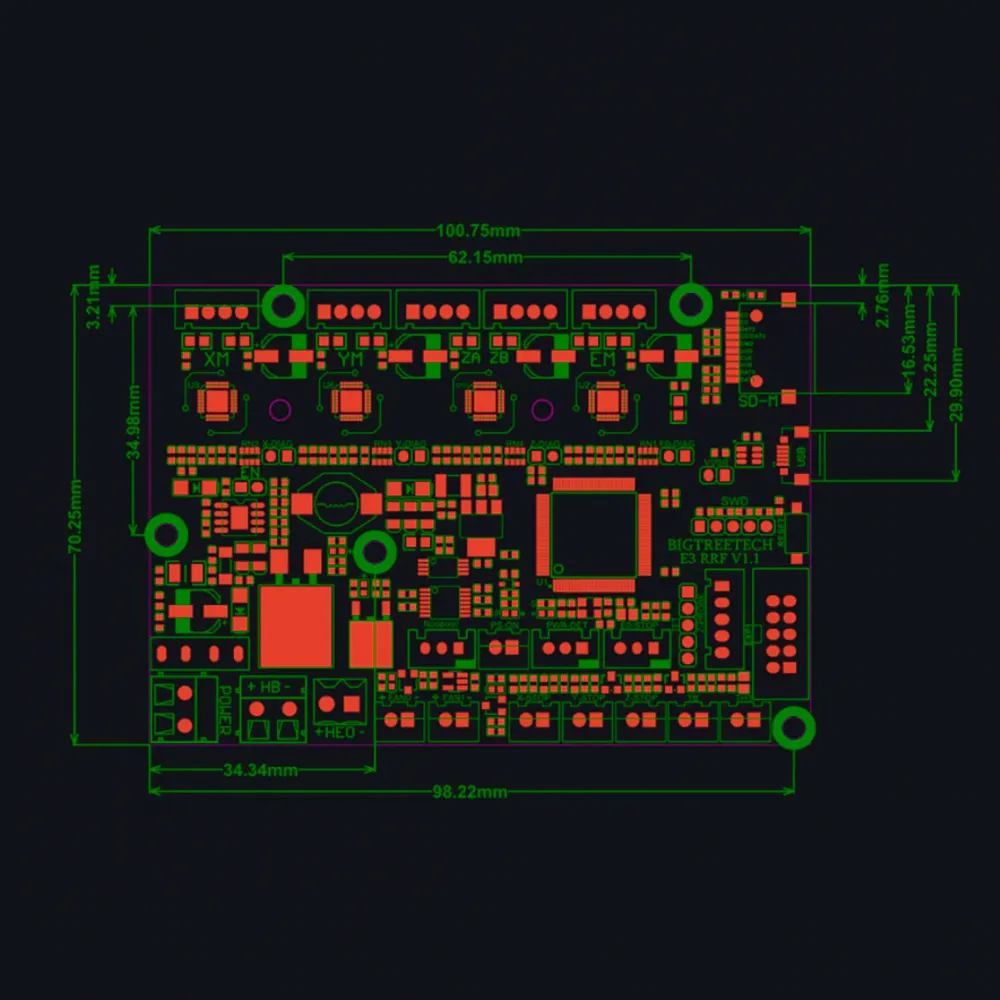

| Dimensiones | 100,75 × 70,25 mm |
Cuatro drivers y doble conector Z
La placa incorpora cuatro TMC2209: X, Y, Z y extrusor. Los conectores ZA y ZB están conectados en paralelo, por lo que permiten alimentar dos motores Z que se mueven juntos, pero no ajustar cada lado del eje de forma independiente.
El homing sin sensor se habilita mediante los jumpers DIAG. Al activarlo en un eje no debe utilizarse simultáneamente su final de carrera externo. La sensibilidad StallGuard y la corriente de los motores tienen que calibrarse para la mecánica real; los valores de otra impresora no son una referencia segura.
Conexiones y ampliaciones

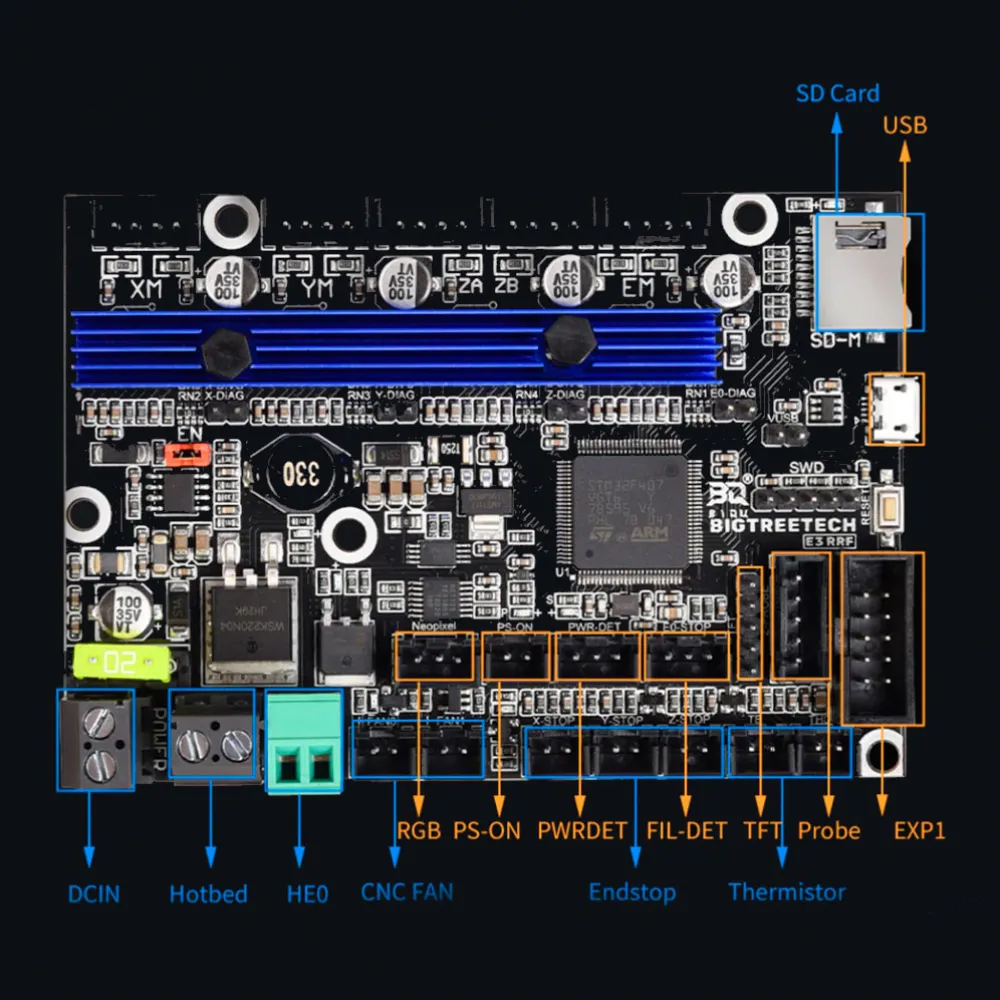

Además de motores, calefactores y termistores, incluye puertos dedicados para Z-PROBE, FIL-DET, Neopixel, PS-ON, PWR-DET, TFT serie y EXP1. La placa integra EEPROM AT24C32, fusible sustituible, protección contra inversión de polaridad y protección en las entradas de termistor según la documentación de BIGTREETECH.
Puede combinarse con una pantalla BIGTREETECH TFT35 V3.0 mediante conexión serie, con un sensor 3DTouch de 5 V tras comprobar el orden exacto de sus cinco conductores, o con el BIGTREETECH SFS V2.0 configurando la entrada de filamento en el firmware. Para recuperación avanzada en una instalación de 24 V dispone también de entrada PWR-DET para el módulo BIGTREETECH UPS 24 V.
Compatibilidad con impresoras
La documentación histórica del fabricante la destina a la familia Ender-3 y enumera Ender-3, Ender-3S, Ender-3S Pro, Ender-5, CR-10, CR-10 mini y Ender-3 V2. Esta relación describe el formato previsto, no garantiza una sustitución directa en todas las revisiones.
Antes de instalarla hay que comprobar puntos de fijación, tensión de fuente y calefactores, polaridad y posición de cada conector, ventilación de la caja y pantalla. En particular, la pantalla en color original de una Ender-3 V2 no debe confundirse con una LCD12864 de interfaz CR10_STOCKDISPLAY.
Configuración con Marlin
Marlin mantiene soporte específico mediante BOARD_BTT_E3_RRF y el entorno de compilación BTT_E3_RRF. Conviene partir de una versión actual compatible y configurar la máquina real: volumen, sentidos, pasos por milímetro, corrientes, finales de carrera, termistores, límites térmicos, ventiladores, sonda y pantalla.
Los binarios del repositorio de BIGTREETECH son ejemplos antiguos para Ender-3, no firmware universal. Para actualizar la placa, copia el archivo compilado firmware.bin, respetando nombre y minúsculas, en la raíz de una microSD e inicia la máquina con la tarjeta insertada.
El ESP8266 integrado puede trabajar con ESP3D. La guía de la placa utiliza UART3 a 115.200 baudios; la configuración de Marlin y la del módulo Wi-Fi deben coincidir. Si se actualiza ESP3D, utiliza una versión compatible y conserva una copia de la configuración funcional.
Configuración con RepRapFirmware
BIGTREETECH publicó un paquete de RepRapFirmware para Ender-3 con Duet Web Control. La conexión Wi-Fi se configura desde consola poniendo primero la red en reposo con M552 S0, guardando SSID y clave con M587 y activándola con M552 S1. La interfaz web se abre después desde la dirección IP anunciada por la placa.
Ese paquete es una base histórica: revisa y adapta board.txt, config.g, corrientes, movimientos, sensores y límites antes de usarlo. No mezcles sin comprobar versiones de RepRapFirmware, DuetWiFiServer y DWC. Para una TFT serie, la guía RRF utiliza 57.600 baudios.
¿Y Klipper?
No hemos localizado una configuración genérica oficial de Klipper para esta revisión. Es posible realizar una integración avanzada partiendo del pinout, pero no debe tratarse como una instalación directa ni copiar la configuración de una SKR Mini E3: son placas distintas.
Sobre IDEX y sensores PT100
La compatibilidad IDEX requiere la placa de expansión BTT E3 RRF IDEX V1.0, no incluida. Esa expansión añade los canales necesarios para un segundo carro y extrusor. La entrada PT100 documentada también depende de la expansión y de su circuito de acondicionamiento; una PT100 no es un termopar y no debe conectarse directamente a TH0 o THB como si fuera un NTC.
Es para ti si…
- Quieres actualizar una máquina compatible con una placa de 32 bits, drivers silenciosos y Wi-Fi integrado.
- Necesitas dos conectores Z que trabajen juntos y periféricos como sonda, SFS, Neopixel o detección de corte.
- Vas a compilar o revisar cuidadosamente Marlin o RepRapFirmware para tu configuración.
No es para ti si…
- Buscas una sustitución que funcione sin comprobar cableado, pantalla ni firmware.
- Necesitas dos drivers Z independientes o IDEX sin añadir una expansión.
- Quieres una instalación Klipper con configuración oficial lista para copiar.
Importante: realiza todo el cableado con la fuente desconectada. Comprueba polaridad, sección y apriete de los cables de potencia antes de alimentar la placa. No conectes ni desconectes motores, pantalla o sonda con la electrónica encendida.
