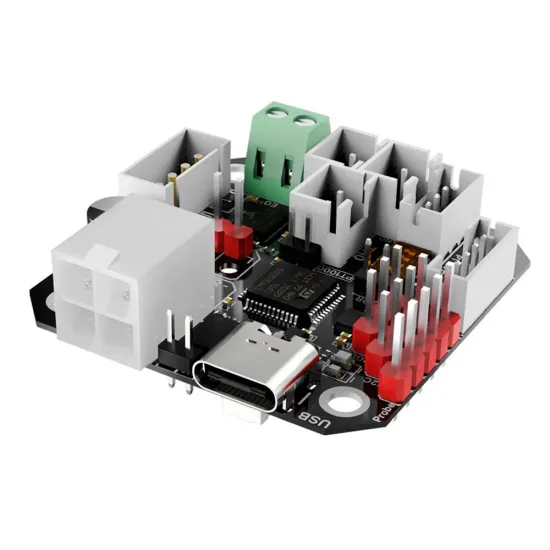

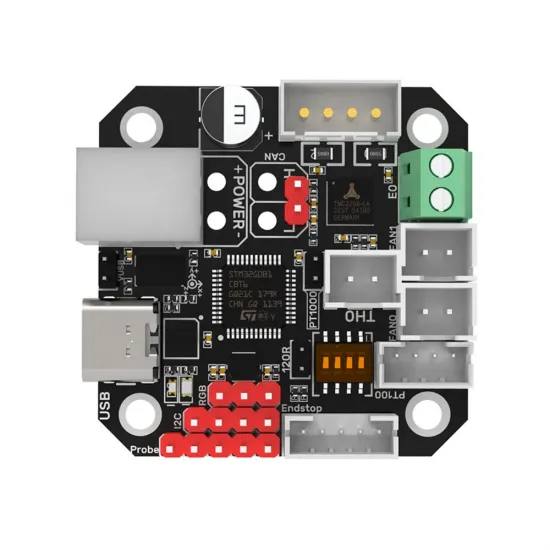

BIGTREETECH EBB42 CAN V1.2 con MAX31865 | Toolboard para Klipper

La BIGTREETECH EBB42 CAN V1.2 es una toolboard diseñada para su montaje alrededor de motores de extrusor de 42 mm. Permite concentrar en el cabezal las conexiones del motor, calentador, ventiladores y sensores, comunicándose con el sistema Klipper mediante CAN BUS o USB.

Esta versión incorpora MAX31865, por lo que admite sensores RTD PT100 y PT1000 de 2 o 4 hilos. También incluye una entrada TH0 independiente para termistores NTC 100K o sensores PT1000 conectados directamente.

Características

• Formato cuadrado de 40 × 40 mm.
• Cuatro orificios M3 con una separación nominal de 31 × 31 mm.
• Driver TMC2209 integrado en modo UART.
• Acelerómetro ADXL345 integrado.
• Salida de calentador E0 de hasta 5 A.
• Dos salidas para ventiladores.
• Conexiones para endstop, sonda, I²C, RGB, USB y CAN.
• Resistencia de terminación CAN de 120 Ω seleccionable.

Lectura de temperatura

• PT100 o PT1000 de 2 hilos mediante MAX31865.
• PT100 o PT1000 de 4 hilos mediante MAX31865.
• NTC 100K directo en TH0 con pull-up de 4,7 kΩ.
• PT1000 directo en TH0 con pull-up de 2,2 kΩ seleccionado mediante jumper.

Los interruptores DIP deben ajustarse al tipo de RTD y al número de conductores. En Klipper también deben configurarse correctamente el MAX31865, el número de hilos y las resistencias nominal y de referencia.

Compatibilidad

Está orientada a impresoras y toolheads basados en Klipper que dispongan de espacio y soporte para una placa de 42 mm. Puede formar parte de conversiones Voron, Rat Rig, VzBot y otras máquinas personalizadas, pero la compatibilidad depende del soporte mecánico, el cableado, la alimentación y la configuración de firmware utilizados.

La terminación de 120 Ω solo debe instalarse si la EBB42 ocupa uno de los extremos físicos del bus CAN. Antes de compilar el firmware debe verificarse el microcontrolador y la revisión impresos en la placa.

Elegir la variante correcta

Para un montaje alrededor de un motor de 36 mm puede utilizarse la EBB36 CAN con MAX31865. Si solo se van a emplear NTC o PT1000 directo, está disponible la EBB42 CAN sin MAX31865.
