BIGTREETECH Pi V1.2 — ordenador para Klipper con alimentación 12/24 V y Wi-Fi

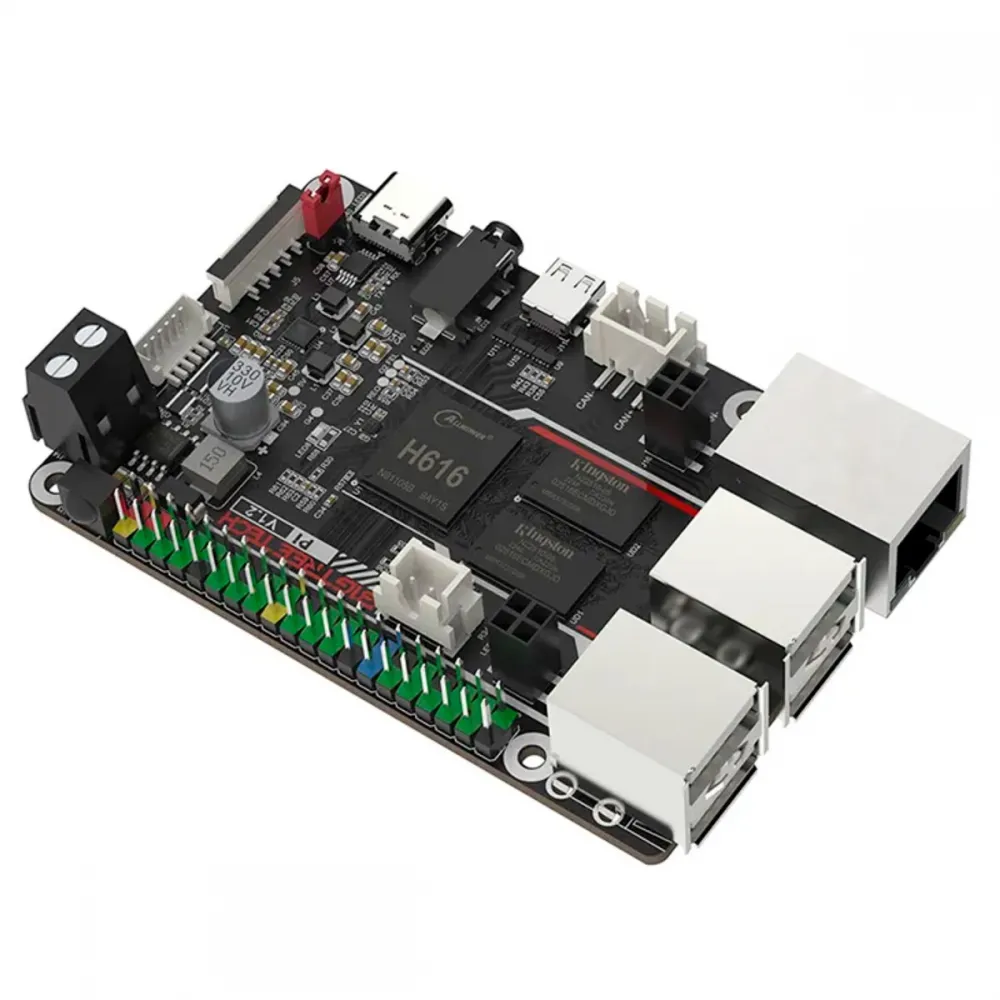

El BIGTREETECH Pi V1.2 es un ordenador compacto pensado para alojar Klipper y su interfaz de control en una impresora 3D. Dispone de un procesador Allwinner H616 de cuatro núcleos, 1 GB de memoria, Wi-Fi de 2,4 GHz y conexiones USB, Ethernet y HDMI. Una ventaja práctica frente a otras placas de formato parecido es que puede alimentarse directamente desde una fuente de 12 o 24 V CC, además de admitir 5 V por USB-C cuando se coloca correctamente el puente de selección.

Su función es la de ordenador anfitrión: ejecuta Linux y se comunica con la placa de control de la impresora. No sustituye a la electrónica que mueve los motores o regula los calentadores, ni convierte por sí sola una máquina en compatible con Klipper.

Características y conexiones

• Procesador y memoria: Allwinner H616 con cuatro núcleos ARM Cortex-A53 de hasta 1,5 GHz y 1 GB de RAM DDR3L. La GPU indicada en el manual del fabricante es Mali G31 MP2.
• Red: Ethernet 10/100 y Wi-Fi integrado de 2,4 GHz, 802.11 b/g/n. No presupongas conexión a redes que funcionen solo en 5 GHz.
• Periféricos: cuatro conexiones USB 2.0, HDMI, salida de audio de 3,5 mm, ranura microSD y cabezal GPIO de 40 pines. Cuenta además con conexiones dedicadas para pantalla SPI, acelerómetro ADXL345 y ventilador, entre otras.
• CAN: dispone de conexión para un módulo USB a CAN compatible, no de un adaptador CAN completo integrado. El módulo se adquiere aparte y, al instalarse, utiliza internamente el puerto USB2 de la placa, que deja de estar disponible para otro dispositivo.

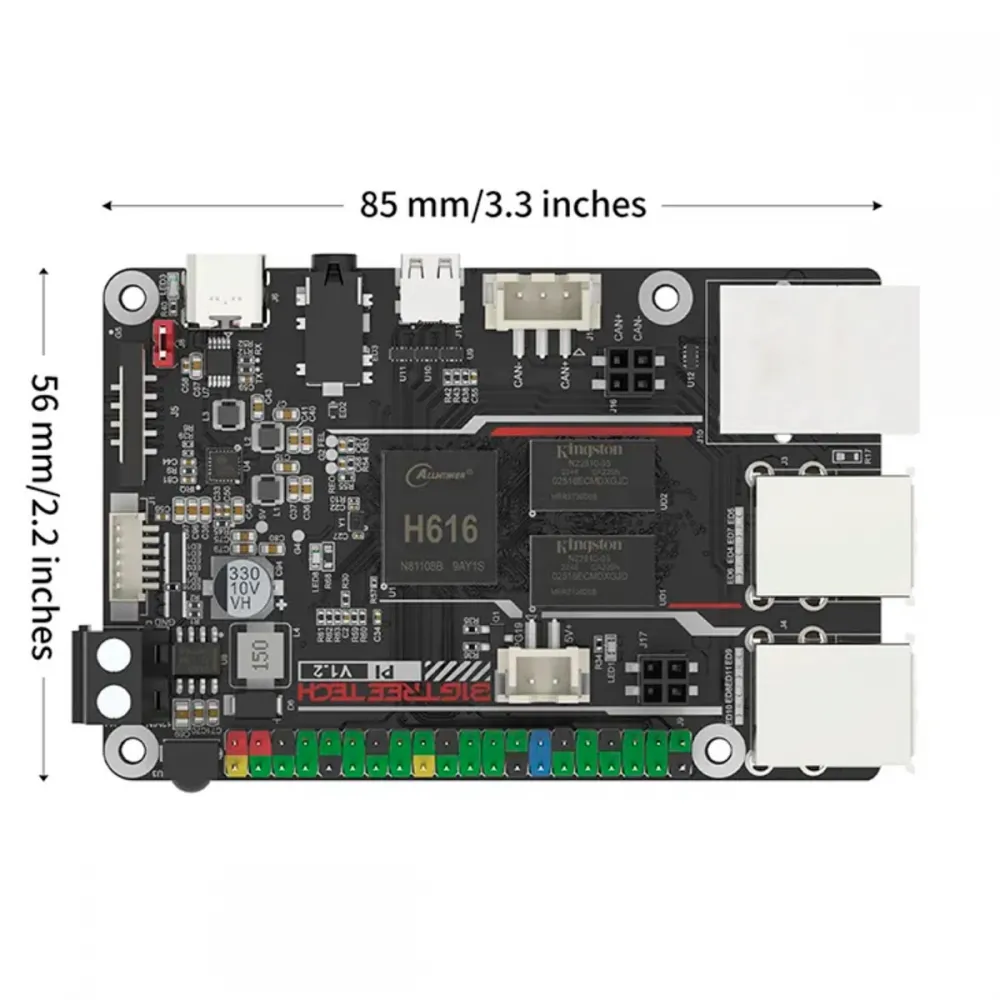

• Dimensiones: 85 × 56 mm, con taladros de montaje en la posición de una Raspberry Pi de formato B; el manual indica una separación de 64 × 49,4 mm. Comprueba la altura de conectores, disipador y caja antes de reutilizar un soporte.

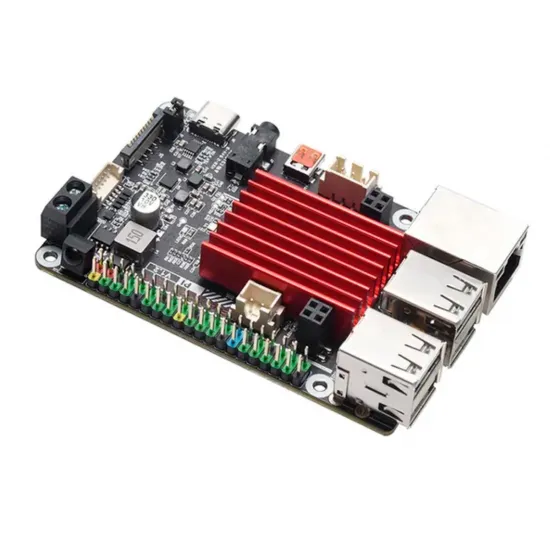

Incluye el disipador rojo mostrado instalado en la galería. Al montarlo, comprueba que haga buen contacto térmico y que no interfiera con la caja o los conectores. Si el equipo trabaja en un recinto cerrado o con cargas sostenidas, prevé ventilación adecuada; el disipador no garantiza por sí solo una temperatura concreta.

Alimentación: el puente J8 importa

Elige un método de alimentación y prepara la placa antes de encenderla:

• Desde la impresora: conecta 12–24 V CC a la bornera marcada para alimentación, respetando la polaridad. Según el manual, J8 debe estar retirado cuando se utiliza esta entrada.
• Por USB-C: proporciona 5 V ±5 % mediante una fuente capaz de suministrar 2 A y coloca el puente J8 en la posición indicada por el fabricante.

No apliques 12/24 V al USB-C ni al GPIO, ni combines ambas entradas sin una instalación específicamente verificada. Conecta y cambia puentes siempre con la alimentación desconectada. Si necesitas ventilación adicional, revisa la tensión y el pinout del conector de ventilador; el manual recuerda que la placa puede calentarse bajo cargas sostenidas.

Instalación de Klipper

1. Prepara una microSD. Descarga una imagen de sistema compatible con BIGTREETECH Pi V1.2 desde las publicaciones oficiales de CB1/BTT Pi. El fabricante remite al procedimiento del CB1 normal. Grabar la imagen borra la tarjeta seleccionada; no utilices directamente Raspberry Pi OS ni una imagen de CB2 o Pi 2.
2. Configura la red según la imagen descargada. Ethernet suele ser la forma más sencilla de empezar. Para Wi-Fi, edita los ajustes indicados por la documentación de la versión concreta de la imagen; los archivos y credenciales predeterminadas pueden cambiar. Tras el primer acceso, cambia las contraseñas iniciales.
3. Conecta la controladora. Enlaza el BTT Pi con una placa de impresora que admita Klipper, normalmente por USB si ambos dispositivos lo permiten. Compila y carga el firmware del microcontrolador para esa placa y revisión exactas, y configura sus motores, finales de carrera, termistores y calentadores en printer.cfg. El ejemplo de Manta M4P del manual no es una configuración universal.
4. Añade accesorios solo después de verificar conexiones. Para un ADXL345 por SPI, pantalla SPI, GPIO o módulo CAN, consulta el pinout del BTT Pi y los ajustes de sistema correspondientes. La coincidencia física del cabezal de 40 pines con Raspberry Pi no garantiza señales, numeración ni overlays equivalentes.

Compatibilidad y elección

Puede servir como host Klipper para impresoras con una controladora compatible y una fuente de 12 o 24 V adecuada, siempre que se resuelvan montaje, comunicación y configuración. No se instala en el zócalo de una placa Manta: para ese formato existen módulos como el BIGTREETECH CB2, que emplea otra imagen de sistema. El BTT Pi V1.2 es un ordenador autónomo, mientras que el CB2 necesita una portadora como la Manta M8P V2.0.

Es para ti si buscas un host Klipper independiente con Ethernet, Wi-Fi y alimentación desde 12/24 V, y vas a configurar la impresora según su electrónica real. No es para ti si necesitas una Raspberry Pi idéntica en software y GPIO, un módulo para el conector BTB de Manta o una placa que controle motores y calefactores por sí sola.

La referencia comercial corresponde a la revisión V1.2 mostrada en las fotografías y se entrega con el disipador rojo. Otros accesorios, como microSD, acelerómetro, módulo CAN, ventilador o fuente de alimentación, no forman parte de las características confirmadas de esta referencia.
