- Stock: 13
- Modelo: Mk3-329x329-24V
Modelo:
MK2B 12V / 24V
MK3 12V / 24V
MK3 220x220 12V / 24V
MK3 220x220 12V + Cables
MK3 220x280 12V
MK3 235x235 24V
MK3 235x235 24V + Cables
MK3 329x329 24V
MK3 400x400 24V
MK3 500x500 24V

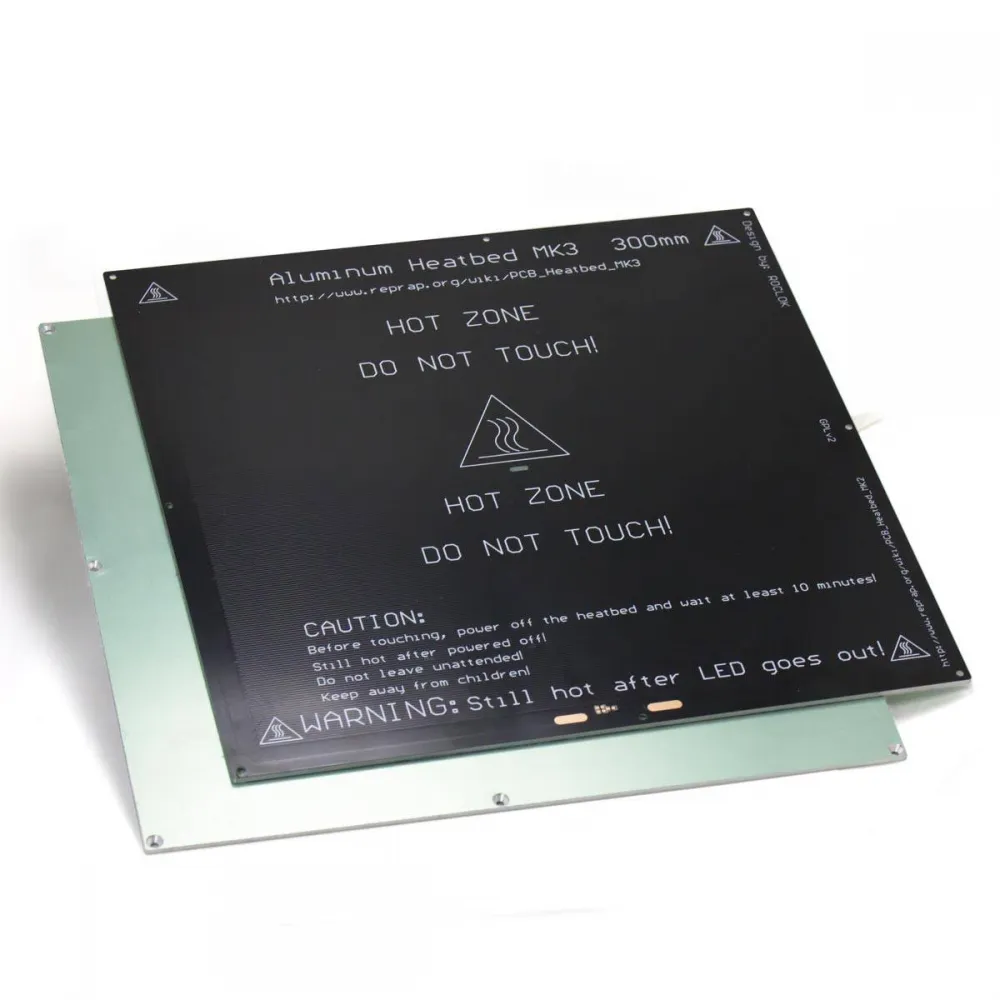

Cama caliente MK3 ALU de 329 × 329 mm para sistemas de 24 V, con una zona efectiva declarada de 300 × 300 mm. Está orientada a impresoras de gran formato y proyectos personalizados que utilicen un patrón cuadrado de fijación de 320 mm.
El núcleo de aluminio de 3 mm integra la superficie estructural y el circuito calefactor. Dispone de cuatro orificios de esquina y una posición central delantera para valorar un montaje de tres puntos.
Especificaciones
| Dimensiones exteriores | 329 × 329 × 3 mm |
|---|---|
| Área efectiva declarada | 300 × 300 mm |
| Alimentación | 24 V DC |
| Patrón de esquina | 320 mm entre centros |
| Circuito | Una capa de cobre de 35 µm |
| Incluye | 1 cama; cableado y termistor no incluidos |
Dimensionamiento eléctrico
La potencia no está declarada para esta revisión. Antes de alimentar, mide la resistencia en frío y calcula I = 24 / R y P = 576 / R. No copies la potencia de otra cama de 300 mm visualmente similar: pequeñas diferencias de circuito cambian de forma importante la corriente.
Dimensiona fuente, fusible, cables, conectores y MOSFET con margen. La fuente de 24 V y 600 W solo es una opción cuando el consumo total de la máquina, la distribución por ramas y las protecciones están calculados. Si la controladora no puede gobernar la corriente resultante, utiliza una etapa DC externa documentada.
Sensor, montaje y superficie
Instala un sensor compatible cerca del centro térmico y verifica su lectura antes de activar la cama. Un NTC 100K B3950 con conector XH es una opción condicionada al montaje, pinout y firmware.
El cristal de borosilicato de 329 × 329 mm coincide dimensionalmente, pero añade entre 4 y 4,5 mm de altura y una masa considerable. Comprueba capacidad del eje móvil, clips, recorrido, altura Z y respuesta térmica antes de instalarlo.
Aísla la cara inferior sin cubrir pads o sensor y añade alivio de tensión. En una cama móvil de este tamaño, la masa y la inercia pueden exigir reducir aceleración y revisar la rigidez del carro.
Firmware y compatibilidad
Configura la curva real del sensor, límites de potencia y protecciones térmicas. Con el conjunto final, realiza PID mediante M303 E-1 C8 S60 en Marlin, PID_CALIBRATE HEATER=heater_bed TARGET=60 en Klipper o M303 H0 S60 en RepRapFirmware cuando corresponda.
Compatible de forma condicionada con impresoras y CNC modificadas que admitan una placa de 329 × 329 mm, área útil de 300 × 300 mm, patrón de 320 mm, 24 V y la corriente medida. No se presenta como repuesto directo para CR-10, Anycubic u otra máquina concreta sin comprobar carro, taladros, mazo y revisión electrónica.
