Kit de montaje y nivelación para cama caliente – M3 × 25 mm con muelles

Kit de tornillería para montar y nivelar una cama caliente de impresora 3D con cuatro orificios avellanados. Incluye tornillos M3, muelles de compresión, arandelas anchas y tuercas autoblocantes para realizar cuatro puntos de fijación regulables.

Los muelles permiten modificar la distancia entre la cama y el carro mediante el apriete de cada tornillo. De esta forma puede corregirse mecánicamente la inclinación inicial antes de realizar la nivelación manual o generar una malla de compensación.

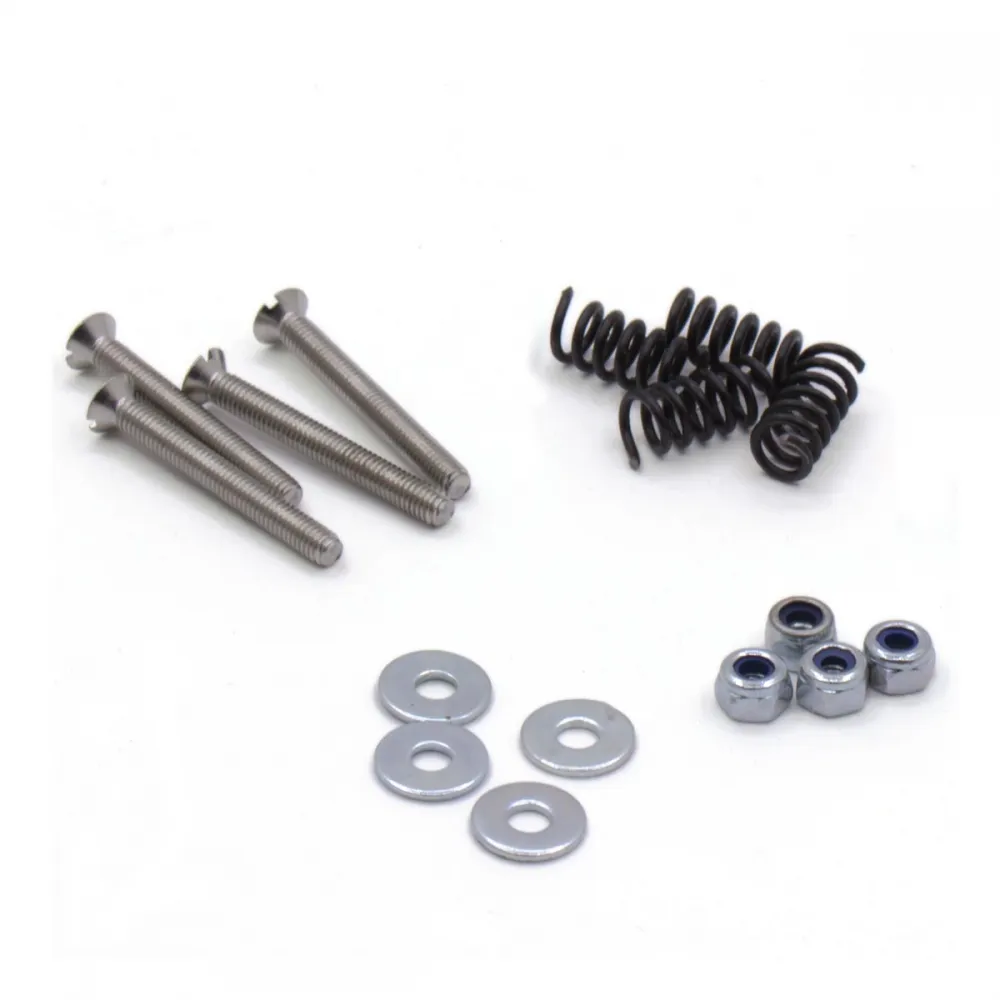

Contenido del kit

• 4 × tornillos avellanados M3 × 25 mm.
• 4 × tuercas autoblocantes M3.
• 4 × arandelas anchas M3 DIN 9021.
• 4 × muelles de compresión de 10 mm de longitud.

Compatibilidad

Puede utilizarse con camas calientes, placas de aluminio y superficies que dispongan de cuatro orificios avellanados adecuados para tornillos M3. Antes del montaje deben comprobarse:

• La métrica y posición de los cuatro orificios.
• El diámetro y profundidad del avellanado.
• El espesor combinado de la cama, el carro, las arandelas y los muelles.
• Que los tornillos M3 × 25 mm proporcionen suficiente recorrido sin sobresalir hacia componentes móviles.
• Que las conexiones eléctricas y soldaduras de la cama no puedan tocar el carro metálico.

No es un kit de montaje directo para camas MK52 de nueve puntos ni para sistemas que utilicen tornillos M4, separadores rígidos o un patrón diferente.

Ajuste manual

Las tuercas autoblocantes ayudan a conservar el ajuste, pero requieren una herramienta. Si se desea regular la cama manualmente con mayor comodidad pueden utilizarse las tuercas de ajuste manual M3, comprobando previamente que exista espacio suficiente bajo el carro.

Alternativas a los muelles

Para un montaje menos elástico pueden sustituirse los muelles por separadores amortiguadores de silicona de 18 mm. Este cambio modifica la altura de la cama y la longitud de tornillo necesaria, por lo que no debe realizarse sin comprobar las medidas del conjunto.

Recomendaciones de montaje

• Montar los cuatro puntos con una compresión inicial similar.
• No comprimir completamente los muelles, ya que se perdería el recorrido de regulación.
• Apretar progresivamente y comprobar que la placa no se deforma.
• Revisar el aislamiento eléctrico entre la cama y el carro.
• Realizar de nuevo la nivelación, el ajuste Z y la primera capa después del montaje.
