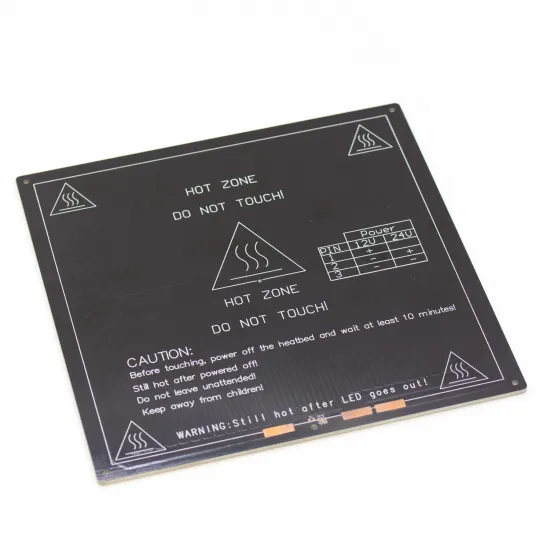

Cama caliente MK3 ALU 220 × 220 × 3 mm, 12/24 V, con orificios avellanados

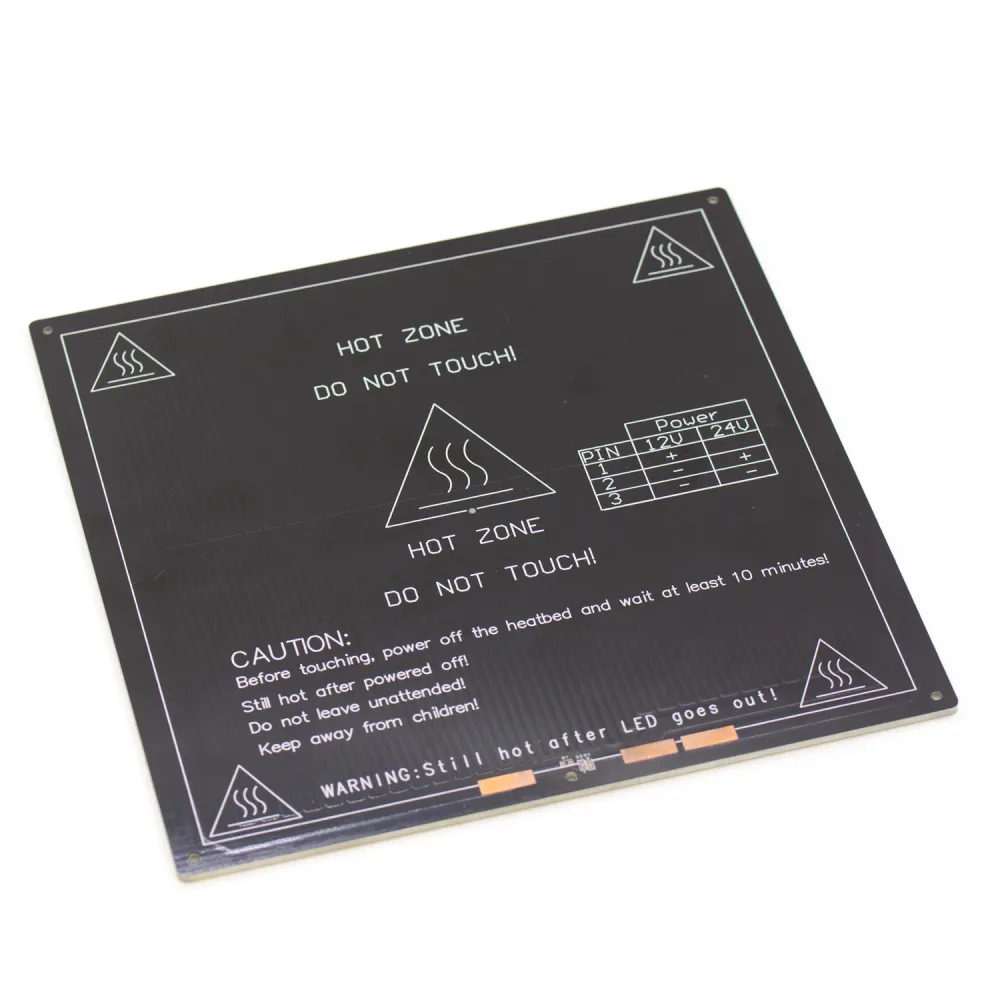

Cama caliente MK3 ALU de 220 × 220 mm con núcleo de aluminio de 3 mm y circuito seleccionable para 12 o 24 V DC. La cara metálica proporciona una base rígida y uniforme, mientras la cara negra incorpora el circuito calefactor, las advertencias térmicas y las almohadillas de conexión.

Sus cuatro orificios avellanados permiten que las cabezas de los tornillos queden enrasadas. Se suministra sin cableado ni termistor, por lo que resulta adecuada para montajes personalizados en los que se quiera elegir sensor, conectores y sección de cable.

Datos principales

Conexión a 12 o 24 V

La tensión se selecciona en las tres almohadillas numeradas de la propia cama:

• 12 V: pad 1 al positivo y pads 2 y 3 al negativo.
• 24 V: pad 2 al positivo y pad 3 al negativo; el pad 1 queda sin conectar.

No apliques 24 V sobre la conexión de 12 V. Antes de soldar, confirma la tabla serigrafiada en la unidad recibida y, con la cama desconectada, mide la resistencia del circuito elegido.

Potencia y dimensionamiento

La potencia de esta revisión no está declarada. Mide la resistencia en frío —restando la resistencia de las puntas del multímetro— y calcula la corriente con I = V / R y la potencia con P = V² / R. Estos resultados permiten elegir correctamente fuente, fusible, cableado y etapa de potencia.

La salida de la controladora debe soportar la corriente continua con margen en MOSFET, pistas y bornes. Si no está documentada, puede intercalarse un módulo MOSFET externo para cargas de 12/24 V, comprobando igualmente su capacidad real, refrigeración y terminales.

Sensor y firmware

Instala el sensor cerca del centro térmico y fíjalo de modo que no pueda separarse durante el movimiento. Puede emplearse un termistor NTC 100K Beta 3950 con conector Dupont cuando la entrada, el conector y la configuración del firmware sean compatibles.

• Marlin: para un NTC 100K B3950 con pull-up de 4,7 kΩ se utiliza habitualmente el tipo 11; verifica la electrónica. El PID de cama puede ajustarse con M303 E-1 C8 S60.
• Klipper: sensor_type: Generic 3950 y calibración mediante PID_CALIBRATE HEATER=heater_bed TARGET=60, seguida de SAVE_CONFIG.
• RepRapFirmware: declara el NTC, Beta y pull-up reales; para el calentador 0 puede usarse M303 H0 S60 y revisar el resultado con M307 H0.

Los 60 °C son solo un ejemplo. Mantén activas las protecciones frente a calentamiento fallido y descontrol térmico, y realiza la primera prueba con una consigna baja, supervisión continua y una referencia térmica independiente.

Montaje y superficie

La cara de aluminio se orienta hacia la superficie de impresión y la cara negra hacia abajo. Los avellanados permiten dejar los tornillos a ras, pero no deben apretarse hasta curvar la placa. Añade alivio de tensión para que el movimiento del eje Y no flexione las soldaduras.

Para reducir pérdidas puede añadirse un aislante térmico inferior, evitando que una cara metalizada toque pistas, pads o sensor. Si se instala una lámina flexible, la cama no es magnética por sí sola: la lámina PEI lisa y texturizada de 220 × 220 mm necesita una base magnética compatible y térmicamente adecuada.

Compatibilidad

Adecuada para impresoras RepRap, Prusa i3 derivadas, P3Steel, 3DSteel, Anet A8 y proyectos personalizados únicamente cuando coinciden dimensiones exteriores, patrón de fijación, recorrido, tensión, potencia calculada y salida del cableado. Una Ender-3 suele utilizar una plataforma física de 235 × 235 mm, por lo que esta cama no debe considerarse un repuesto directo aunque su área de impresión nominal sea cercana a 220 × 220 mm.

Si se necesita la misma medida con cableado y sensor ya instalados, consulta la cama MK3 ALU 220 × 220 mm de 12 V con conexión preparada.
