- Stock: 24
- Modelo: Disipador-14
Disipador de aluminio negro para motores paso a paso NEMA 14 de cuerpo redondo. Su diseño semicircular se coloca por presión alrededor del motor y añade una amplia superficie de aletas para facilitar la transferencia de calor al aire.
Es un complemento especialmente útil en extrusores compactos, impresoras 3D y otros mecanismos donde el motor trabaja durante periodos prolongados. El disipador puede ayudar a reducir la temperatura del cuerpo, pero no sustituye una corriente correctamente ajustada ni una ventilación adecuada.
Características y medidas
| Característica | Valor nominal |
|---|---|
| Material | Aluminio |
| Acabado | Negro |
| Montaje | Semicircular, por presión sobre el cuerpo redondo del motor |

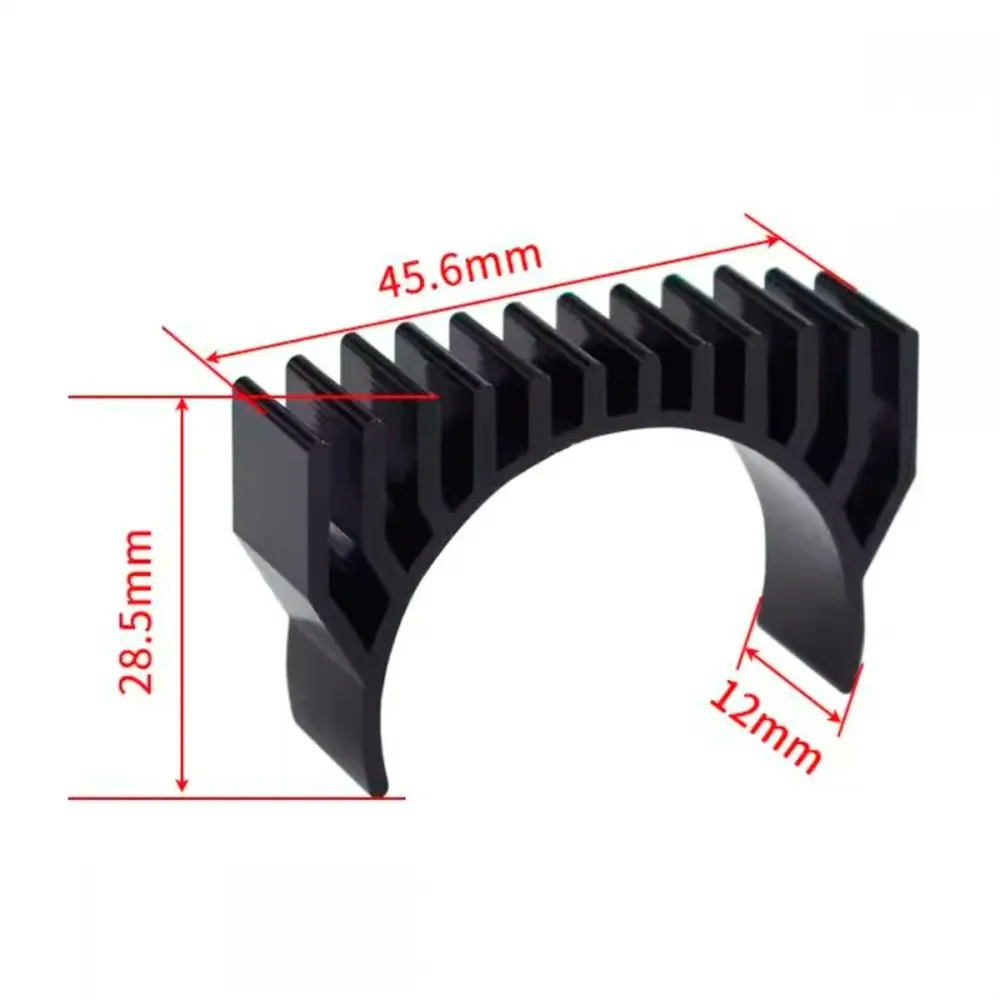

| Anchura exterior | 45,6 mm |
| Altura | 28,5 mm |
| Anchura axial de contacto | 12 mm |
Compatibilidad
El disipador es compatible con nuestro motor paso a paso NEMA 14 36HS1718 con piñón de 10 dientes. Su cuerpo redondo de Ø36,4 mm proporciona la superficie sobre la que se fija el disipador.
Antes de instalarlo en otro motor, comprueba el diámetro y la forma del cuerpo, que exista una zona libre de al menos 12 mm de anchura y que las aletas no choquen con el soporte, el extrusor, los cables ni otras piezas móviles. La denominación NEMA 14 por sí sola no garantiza que todos los cuerpos tengan la misma geometría.
Montaje
- Apaga y desconecta completamente la máquina.
- Limpia la superficie exterior del motor y comprueba que no haya cables o etiquetas gruesas en la zona de contacto.
- Abre el disipador solo lo necesario y colócalo alrededor del cuerpo sin forzar las aletas.
- Comprueba que quede estable, con buen contacto y sin interferir con el giro, el cableado o la estructura.
- Tras la primera prueba, revisa que no se haya desplazado y controla la temperatura del motor.
Contenido: 1 disipador de aluminio negro. Motor y demás componentes no incluidos.
