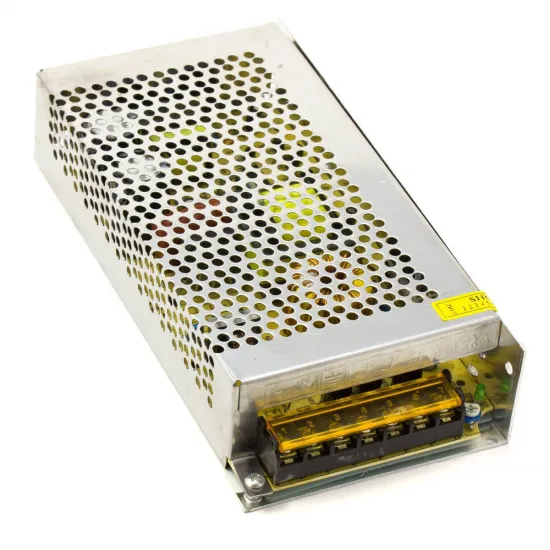

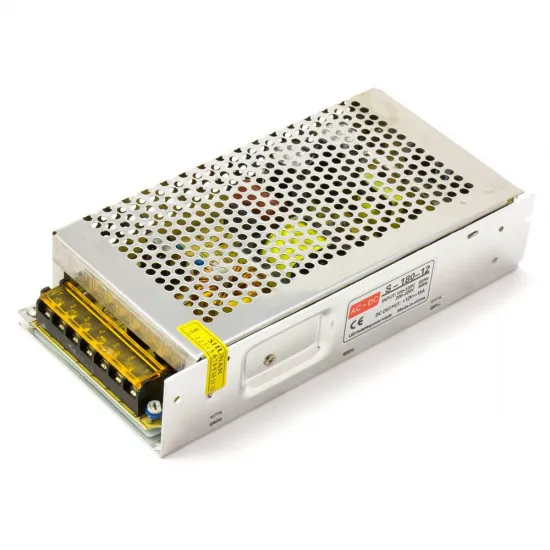

Fuente de alimentación conmutada S-180-12 – 12 V, 15 A, 180 W

Fuente de alimentación conmutada S-180-12 para convertir la tensión de red en una salida de 12 V CC. Puede suministrar una corriente máxima indicada de 15 A y una potencia de hasta 180 W, por lo que resulta adecuada para su integración en equipos electrónicos e instalaciones fijas correctamente dimensionadas.

Características principales

• Modelo indicado en la unidad: S-180-12.
• Tensión de salida: 12 V CC.
• Corriente máxima indicada: 15 A.
• Potencia máxima indicada: 180 W.
• Carcasa metálica ventilada.
• Conexiones de entrada y salida mediante terminales de tornillo.
• Varias conexiones de salida para facilitar la distribución de corriente.
• Ajuste fino de la tensión de salida mediante potenciómetro.

Compatibilidad y dimensionado

Puede utilizarse con dispositivos de 12 V siempre que el consumo total, incluidos los picos de arranque, permanezca dentro de la capacidad de la fuente. Es recomendable trabajar con margen y no dimensionar una instalación para consumir de forma permanente los 15 A disponibles.

Puede formar parte de impresoras 3D, plotters, sistemas de iluminación LED y determinados proyectos CNC o láser. Esta compatibilidad es condicional: deben comprobarse individualmente la tensión, el consumo y los picos de cada resistencia, motor, controlador, ventilador o módulo conectado.

En una impresora 3D de 12 V es necesario sumar el consumo de la cama caliente, el cartucho calefactor, los motores, los ventiladores y la electrónica. Una cama caliente de alta potencia puede ocupar gran parte de los 180 W disponibles, por lo que esta fuente no debe considerarse compatible automáticamente con cualquier impresora con cama caliente.

También puede alimentar una CNC Shield V3 y su electrónica asociada, siempre que los motores, drivers y demás cargas funcionen a 12 V y que su consumo total haya sido calculado previamente.

Otras potencias disponibles

Para equipos con un consumo inferior puede utilizarse una fuente de 12 V, 10 A y 120 W. Si la instalación necesita más de 180 W, puede valorarse la fuente de 12 V, 20 A y 250 W. En ambos casos debe comprobarse la potencia real y conservar un margen adecuado.

Instalación y seguridad

• Comprueba la posición del selector de tensión de entrada antes de conectar la fuente a la red eléctrica.
• Para utilizarla en España, verifica que el selector esté configurado para la tensión de red correspondiente antes de aplicar alimentación.
• Debe instalarse dentro de un cerramiento que impida el contacto accidental con los terminales y permita una ventilación suficiente.
• Conecta correctamente el terminal de tierra de protección.
• Utiliza cableado de sección adecuada para la corriente de cada circuito.
• Incorpora protección mediante fusible o magnetotérmico, un sistema de desconexión y alivio de tracción para los cables.
• Realiza todas las conexiones y modificaciones con la fuente desconectada de la red.
• La instalación de la parte conectada a la red debe realizarla una persona con los conocimientos eléctricos adecuados.
• No debe utilizarse expuesta a humedad, polvo conductor ni objetos metálicos sueltos.

Distribución de la corriente

Los terminales de salida duplicados permiten distribuir el cableado, pero no proporcionan canales independientes. Todos comparten la capacidad total de la fuente. La suma de las cargas conectadas no debe superar los 15 A ni los 180 W indicados.

Ajuste de la salida

El potenciómetro permite realizar un pequeño ajuste de la tensión. Cualquier modificación debe comprobarse con un multímetro antes de conectar la carga y mantenerse dentro del rango admitido por todos los componentes alimentados.

Esta fuente no es un cargador de baterías. Para cargar una batería es necesario utilizar un controlador específico para su química y configuración.
