- Stock: 6
- Modelo: PSU-48V10A500W
Modelo:
12V 5A 60W
12V 10A 120W
12V 15A 180W
12V 20A 250W Ventilador
12V 33A 400W
12V 40A 500W
24V 10A 240W
24V 15A 360W
24V 20A 500W
24V 25A 600W
24V 33A 800W
36V 10A 360W
48V 10A 500W

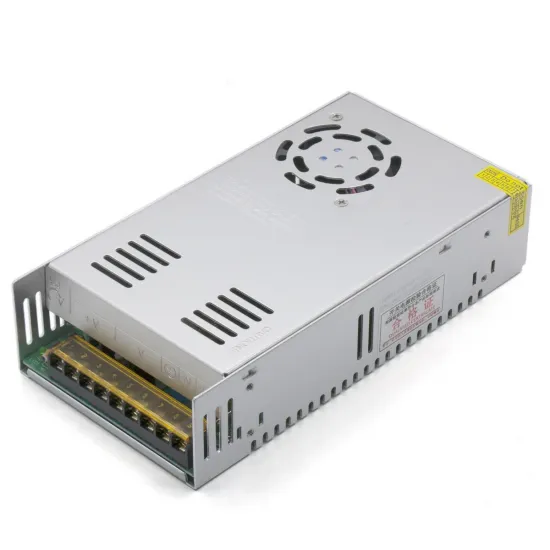

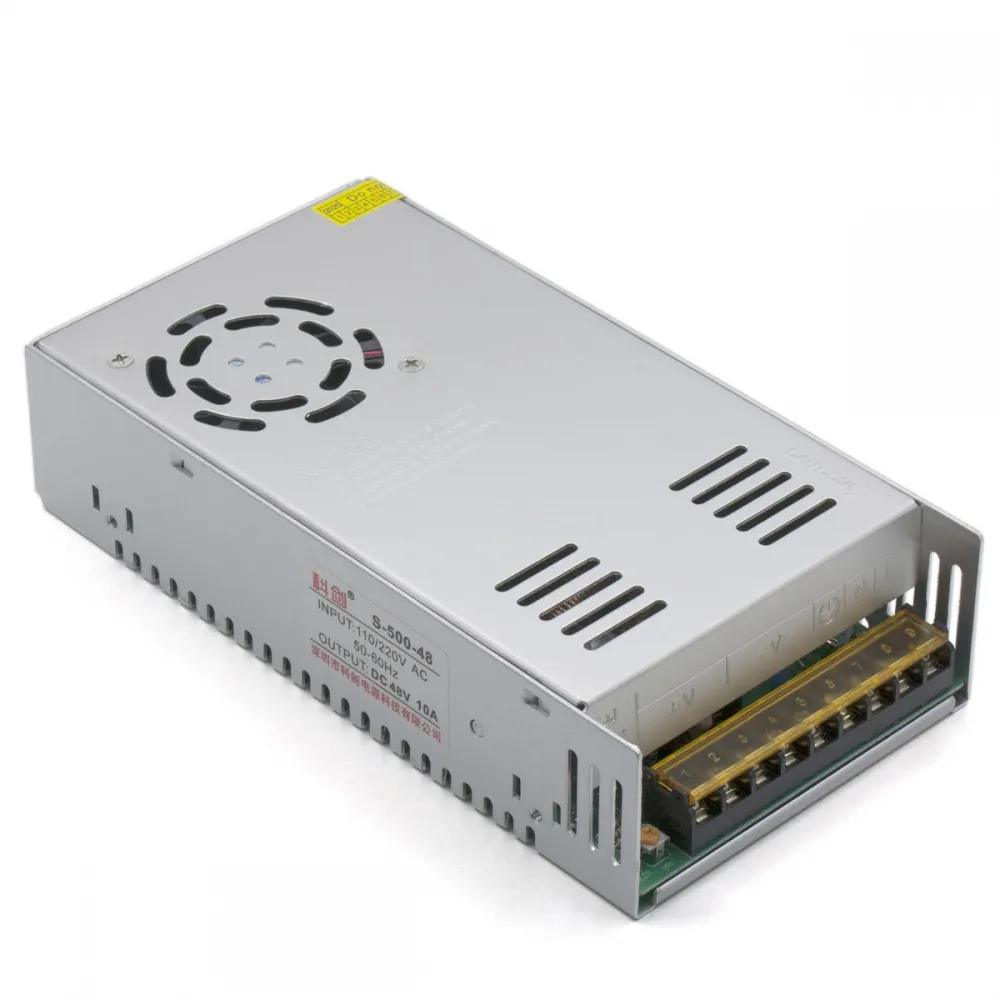

Fuente de alimentación conmutada S-500-48 de 48 V y 10 A, con carcasa metálica ventilada y refrigeración activa. Está pensada para máquinas CNC, automatización, motores paso a paso, iluminación y proyectos electrónicos que utilicen un bus de 48 V DC y cuyo consumo se haya calculado previamente.
La referencia se comercializa dentro de la familia de 500 W. Su salida indicada es de 48 V y 10 A, por lo que la potencia eléctrica calculada es de 480 W. Para un montaje fiable también deben considerarse los picos de consumo, la ventilación, la temperatura y un margen adecuado.
Características confirmadas
| Característica | Valor |
|---|---|
| Tipo | Fuente conmutada AC/DC para integración |
| Familia marcada | S-500-48 |
| Salida nominal | 48 V DC |
| Corriente máxima indicada | 10 A |
| Potencia calculada | 480 W a 48 V y 10 A |
| Denominación comercial | Familia o formato 500 W |
| Entrada marcada | 110/220 V AC; comprobar el marcado y selector de la unidad antes de conectarla |
| Refrigeración | Ventilador integrado y carcasa perforada |
| Entorno | Uso interior, integrada en un montaje protegido y ventilado |
Cómo dimensionar la carga
Suma la corriente máxima de todos los elementos de 48 V que puedan funcionar simultáneamente. En motores y electrónica de potencia deben contemplarse además la aceleración, los picos, la refrigeración y la caída de tensión del cableado.
Como criterio conservador para una carga sostenida puede diseñarse alrededor del 80 % de la capacidad indicada: aproximadamente 8 A o 384 W. Es un margen orientativo de proyecto, no una nueva potencia nominal ni una garantía para cualquier temperatura o instalación.
- Potencia eléctrica: P = V x I.
- Corriente aproximada a 48 V: I = P / 48.
- Si la demanda queda cerca de 10 A, conviene aumentar el margen o separar las cargas con protecciones adecuadas.
- Un driver de motor limita y conmuta la corriente de sus fases, pero no hace compatible con 48 V un componente diseñado para 12 o 24 V.

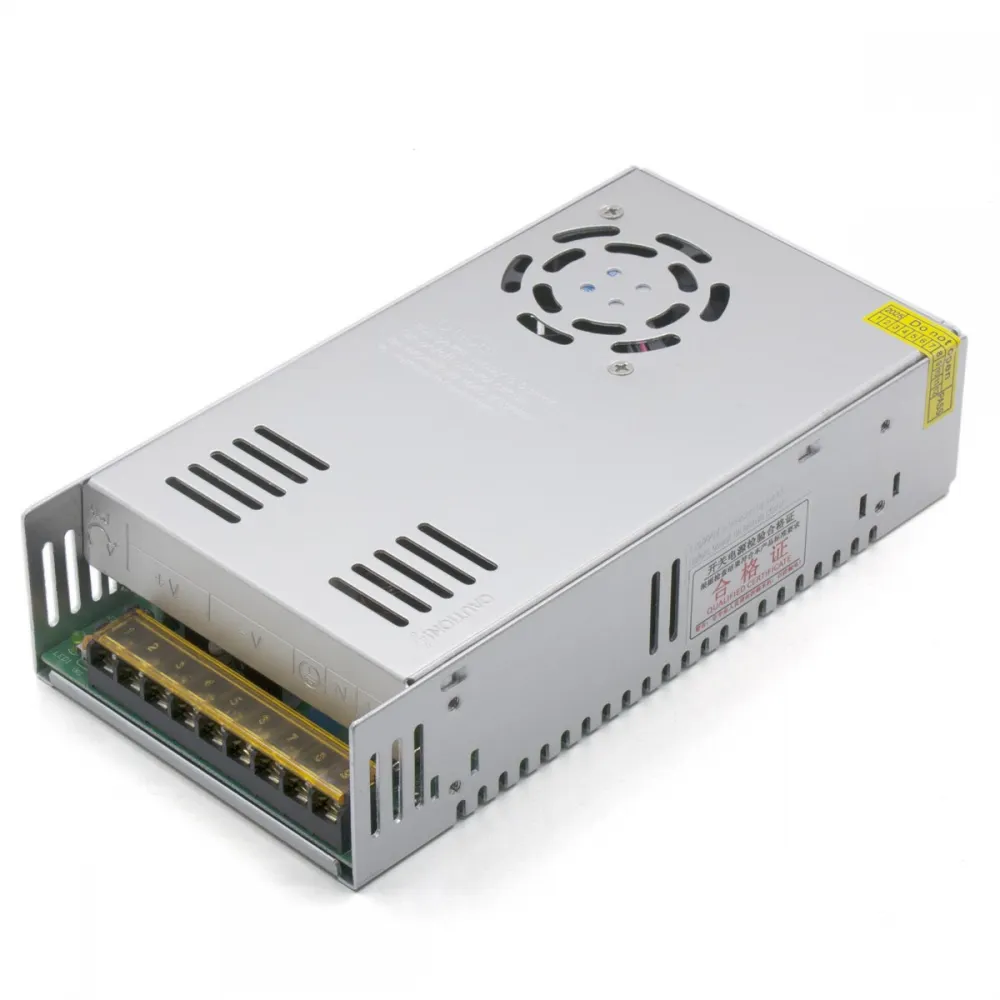

Bornes y distribución
Esta familia utiliza una regleta para entrada de red y salida DC. Sigue siempre las marcas impresas en la unidad recibida:
| Marcado | Función habitual |
|---|---|
| L | Fase de entrada AC |
| N | Neutro de entrada AC |
| Símbolo de tierra | Tierra de protección y carcasa |
| -V | Negativo de la salida de 48 V |
| +V | Positivo de la salida de 48 V |
| V ADJ | Ajuste fino; no modificar sin medir la salida con un multímetro |
Los bornes +V repetidos y los bornes -V repetidos pertenecen a la misma salida: no son canales independientes. Distribuye y protege los ramales según su consumo y no deduzcas la conexión únicamente por la posición de un tornillo.
Compatibilidad con impresoras 3D, CNC y motores
Es adecuada para equipos y cargas diseñados expresamente para 48 V DC. En CNC y automatización puede alimentar controladores y motores compatibles dentro de su presupuesto de corriente. En una impresora 3D, los 48 V suelen emplearse como un raíl auxiliar para motores y drivers de alta tensión.
No debe conectarse directamente a placas, camas calientes, cartuchos, ventiladores o accesorios de 12/24 V. Tampoco es una sustitución directa para Bambu Lab, Creality Ender, Prusa, Voron u otras máquinas cuya arquitectura habitual utilice una fuente principal de 24 V.
Para un eje de altas prestaciones puede combinarse, cuando el diseño eléctrico lo permita, con un controlador BIGTREETECH TMC5160T Plus preparado para alimentación HV. Deben comprobarse por separado la placa de control, la entrada lógica, el motor, la corriente configurada, la refrigeración y la secuencia de alimentación.
Instalación segura
- Comprueba el marcado de entrada y, si la unidad incorpora selector, colócalo en la posición correcta para la red de 220-240 V antes de conectarla.
- Instala la fuente dentro de una envolvente o compartimento que impida tocar la red y que no bloquee el ventilador ni las ranuras.
- Conecta fase a L, neutro a N y tierra de protección al borne marcado. La carcasa metálica debe quedar puesta a tierra.
- Utiliza fusible, interruptor, alivio de tensión, tapa de bornes y separación física entre el cableado AC y DC.
- Dimensiona cables y terminales para la corriente, longitud, temperatura y caída de tensión reales; protege cada ramal cuando corresponda.
- Antes de conectar la electrónica, verifica con multímetro tensión, polaridad y apriete de terminales.
- No confundas -V con tierra de protección y no abras la fuente: los condensadores pueden conservar energía después de desconectarla.
Para la entrada de red pueden utilizarse la toma IEC C14 con interruptor y portafusible y el cable Schuko a IEC C13, siempre que el montaje y el fusible sean adecuados. Para ramales DC de alta corriente disponemos de cable flexible de silicona 12 AWG rojo y cable flexible de silicona 12 AWG negro; la sección final debe validarse para cada instalación.
Es para ti si
- Tu carga funciona a 48 V DC y su consumo total queda dentro del margen calculado.
- Necesitas una fuente ventilada para motores, CNC, automatización o un raíl auxiliar de 48 V correctamente diseñado.
- Puedes realizar un montaje cerrado, puesto a tierra, protegido y con refrigeración suficiente.
No es para ti si
- Tu placa, calentadores, ventiladores o accesorios requieren 12 o 24 V.
- Necesitas una fuente sellada, sin ventilador, de laboratorio o un cargador de baterías.
- No dispones de conocimientos o ayuda cualificada para trabajar con tensión de red.
