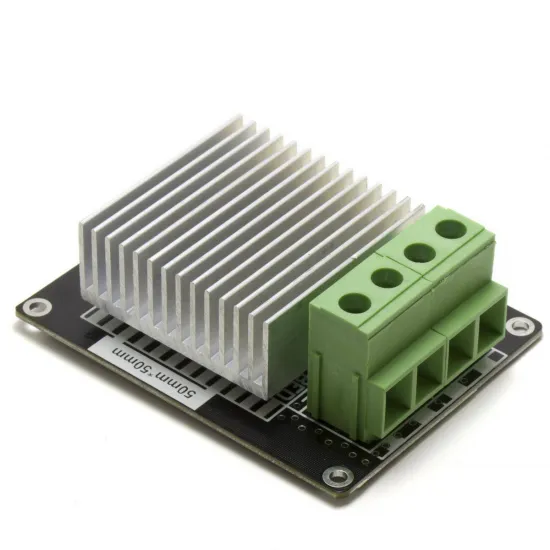

El BIQU116-A2 es un módulo MOSFET externo para gobernar una cama caliente u otra carga resistiva de 12 o 24 V DC desde la salida de calentador de una placa controladora. La electrónica mantiene la regulación de temperatura, mientras el módulo conmuta directamente la corriente suministrada por la fuente.

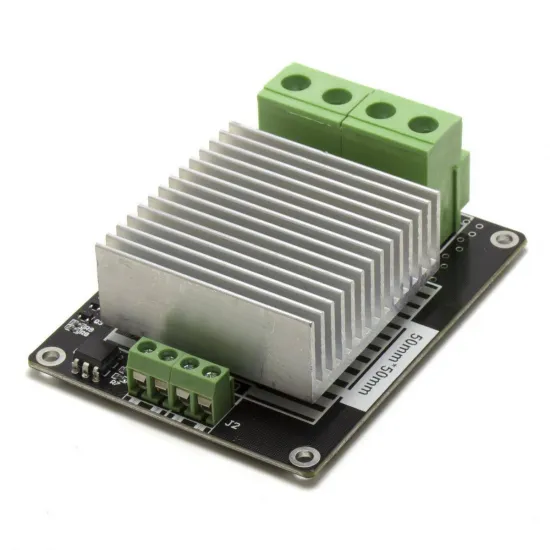

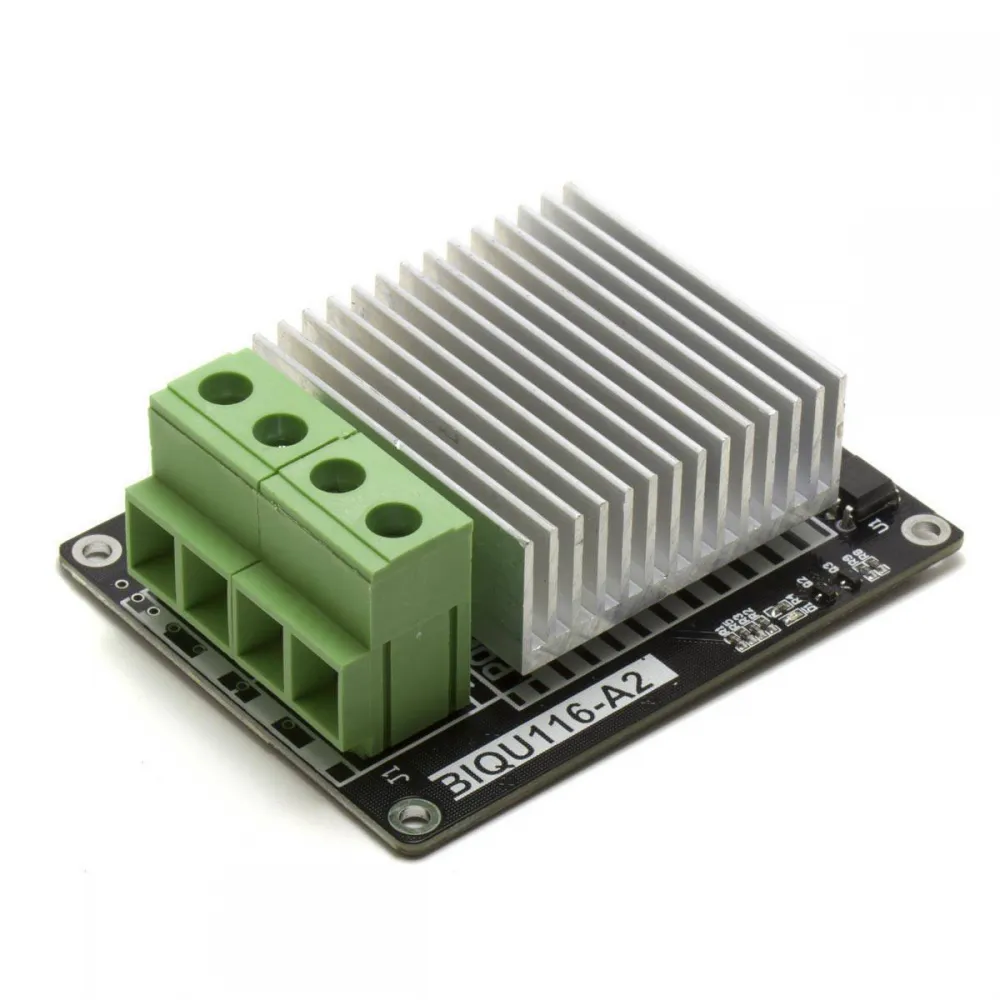

Su gran disipador, los bornes de tornillo separados para potencia y control y la distribución específica de cuatro conductores lo convierten en una opción útil tanto para sustituir otro BIQU116-A2 como para realizar una instalación personalizada correctamente dimensionada.
Características principales
| Tipo | Etapa MOSFET externa para cargas resistivas DC |
|---|---|
| Referencia de PCB | BIQU116-A2 |
| Tensión de la carga | 12 o 24 V DC; máximo 24 V |
| Corriente anunciada | Hasta 30 A nominales, condicionados por refrigeración e instalación |
| Conexiones | J1 para fuente y carga; J2 para señal de control |
| Montaje | Cuatro orificios en la PCB |
| Contenido | 1 módulo MOSFET |
Qué hace y qué no hace
La salida de cama de la controladora aporta la orden de encendido o PWM, pero la corriente principal circula desde la fuente hasta la cama a través del módulo. Esto reduce la carga que soportan el MOSFET y el bornero integrados en la placa.
El módulo no convierte tensión, no aumenta la potencia de la fuente y no controla la temperatura por sí solo. El termistor, la configuración del firmware y las protecciones térmicas siguen siendo imprescindibles.
Conexiones del BIQU116-A2
Mirando los conectores de frente, la distribución documentada es:
- J1: salida de cama −, salida de cama +, entrada de fuente + y entrada de fuente −.
- J2: D8, GND, entrada de señal de cama + y entrada de señal de cama −.

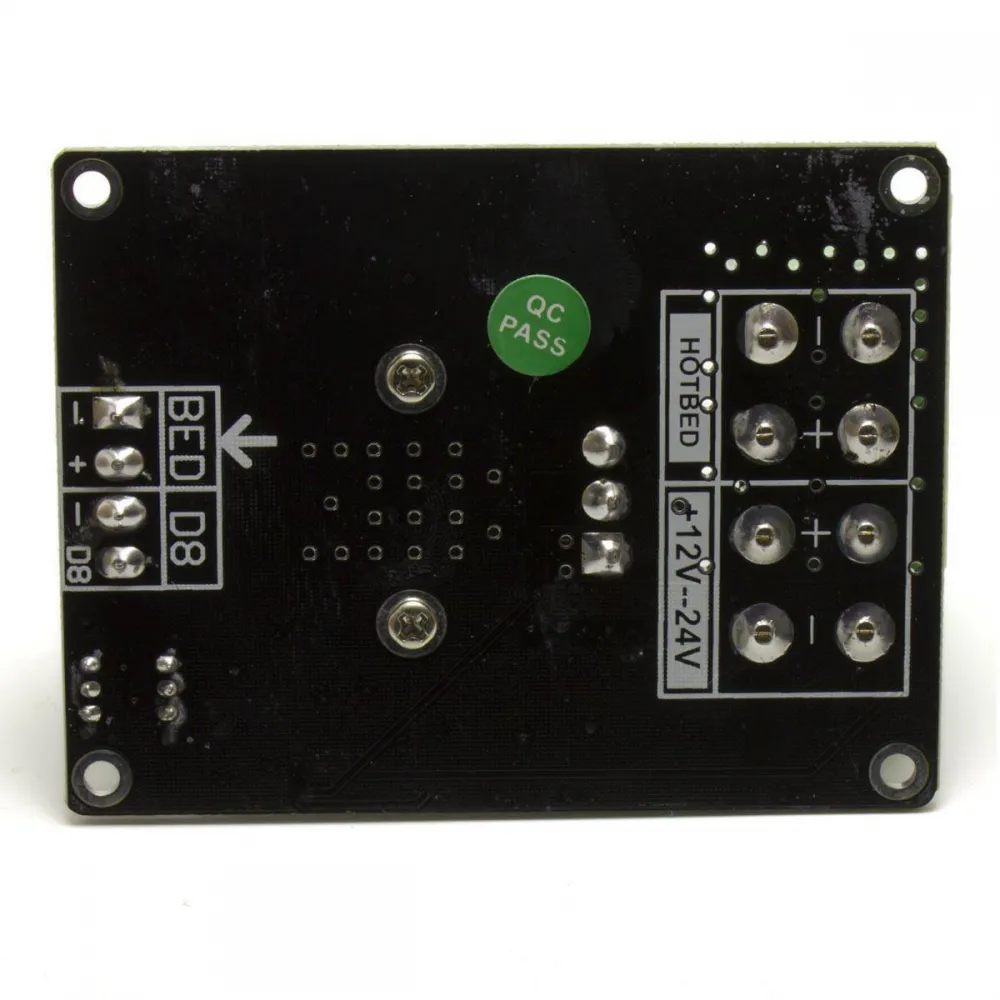

Para una instalación convencional, conecta la fuente de 12/24 V a la zona +12V-24V, la cama a HOTBED y la salida de cama de la controladora a la pareja BED +/−. Respeta siempre la serigrafía y verifica la polaridad con un multímetro antes de alimentar.
Los terminales D8/GND están destinados a instalaciones cuyo pinout y nivel de señal coincidan con el BIQU116-A2. No conectes directamente un GPIO genérico de 3,3 o 5 V sin comprobar previamente el esquema de la placa y la señal necesaria, y no utilices simultáneamente las dos entradas de control.
Cómo dimensionar la instalación
Los 30 A son un máximo nominal anunciado, no una corriente continua garantizada en cualquier montaje. La capacidad real queda limitada por el transistor, PCB, soldaduras, bornes, disipador, ventilación, temperatura ambiente, cables y terminales.
Para una carga resistiva, calcula la corriente aproximada con I = P / V. Por ejemplo, una cama de 240 W a 24 V consume aproximadamente 10 A; una de 120 W a 12 V también consume unos 10 A. Dimensiona fuente, cables y fusible a partir del consumo real con el margen apropiado, no a partir de los 30 A impresos en el nombre.
Puede utilizarse con una cama MK3 ALU de 235 × 235 mm, 24 V y 240 W o con la versión de 24 V con conexión preparada, siempre que la instalación completa esté dimensionada para sus 10 A nominales. Para otra construcción, comprueba por separado tensión, potencia y conexión.
Montaje y seguridad
- Desconecta completamente la alimentación antes de montar o reapretar.
- Utiliza cable de sección adecuada y punteras compatibles con los bornes; no estañes extremos flexibles destinados a tornillos de presión.
- Monta la PCB sobre un soporte no conductor, protegida frente a cortocircuitos y con ventilación alrededor del disipador.
- Añade alivio de tracción al cableado móvil de la cama.
- Instala fusibles adecuados para proteger el cableado y la carga. Un fusible térmico independiente puede añadir una capa de seguridad si su corriente, temperatura y montaje son apropiados para el proyecto.
- Durante los primeros ciclos, vigila la temperatura de cables, bornes, soldaduras y disipador, además de cualquier olor o decoloración.
- Si la cama calienta sin orden, corta inmediatamente la alimentación: un MOSFET puede fallar en cortocircuito.
Este módulo es para baja tensión en corriente continua. No debe conectarse a una cama alimentada por red ni sustituye un SSR o contactor adecuado para corriente alterna.
Firmware: Marlin, Klipper y RepRapFirmware
Si mantienes la misma salida de cama y el mismo sensor, no necesitas cambiar el pin ni el tipo de termistor: el firmware continúa controlando heater_bed como antes. El módulo externo no se declara como un dispositivo adicional.
- Marlin: si necesitas repetir el PID de cama, puede utilizarse
M303 E-1 C8 S60y guardar el resultado según la versión y la configuración de EEPROM. - Klipper:
PID_CALIBRATE HEATER=heater_bed TARGET=60y, tras revisar el resultado,SAVE_CONFIG. - RepRapFirmware: para una cama configurada como calentador 0,
M303 H0 S60; revisa el resultado conM307 H0y trasládalo aconfig.g.
Los 60 °C son solo un ejemplo habitual. Realiza cualquier autotune de forma vigilada, con el sensor y las protecciones térmicas ya comprobados.
Compatibilidad
Es un repuesto directo únicamente cuando el equipo ya utiliza un BIQU116-A2 con el mismo cableado. En impresoras RepRap, Prusa i3 derivadas, Anet, Creality u otras máquinas modificadas, la compatibilidad es condicionada: deben coincidir tensión DC, consumo, salida de control, polaridad, espacio, fijación y capacidad del cableado. El nombre de la impresora no sustituye estas comprobaciones.
Si prefieres una alternativa actualmente disponible con entrada de control dedicada, consulta el módulo MOSFET externo V1.3 de 25 A. También está disponible el módulo MOSFET FYSETC para cargas de 12/24 V.
