Pantalla táctil BIGTREETECH TFT35 V3.0 de 3,5 pulgadas con modo LCD 12864 y expansión Wi-Fi

La BIGTREETECH TFT35 V3.0 combina en una pantalla táctil de 3,5 pulgadas dos formas diferentes de controlar una impresora 3D: un Touch Mode con interfaz gráfica propia comunicado por UART y un Marlin Mode que emula una pantalla LCD gráfica 12864. Si se instalan y configuran ambas conexiones, puedes alternar entre la comodidad del menú táctil y el acceso al menú clásico generado directamente por el firmware de la placa.

No es una LCD pasiva ni una pantalla HDMI para un ordenador: incorpora su propio microcontrolador y firmware. En Touch Mode intercambia comandos G-code y estados con la controladora; en Marlin Mode utiliza el encoder y los conectores EXP. La TFT35 V3.0 estándar añade además EXP3 para placas tipo E3 con un único conector de pantalla, lector SD, USB host y un zócalo para módulo Wi-Fi externo.

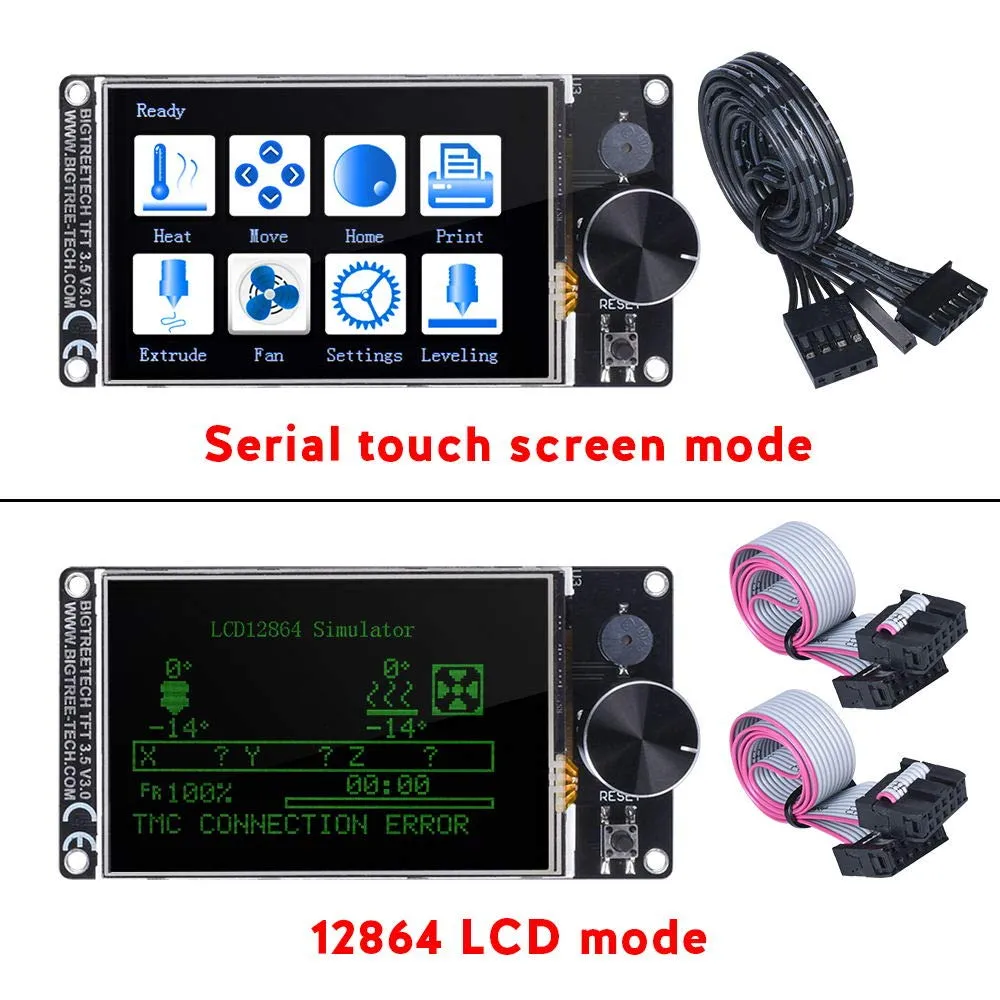

Touch Mode y Marlin Mode

Los dos modos emplean conexiones diferentes. Que la pantalla se encienda no confirma que exista comunicación con la placa. Touch Mode necesita una UART habilitada y la misma velocidad serie en ambos dispositivos; Marlin Mode necesita el cableado EXP y la opción de pantalla correcta en el firmware.

Con el firmware actual, el selector de modo puede abrirse manteniendo pulsada la pantalla o el botón del encoder durante aproximadamente 1,5 segundos, salvo que esta función se haya bloqueado en la configuración.

Vídeo oficial: cambio entre los dos modos

En este breve vídeo, BIGTREETECH muestra la TFT35 V3.0 alternando entre Touch Mode y el modo LCD 12864. Es una demostración visual de la doble interfaz, no una guía completa de cableado o configuración. Los iconos y menús pueden variar si la pantalla utiliza una versión de firmware más reciente.

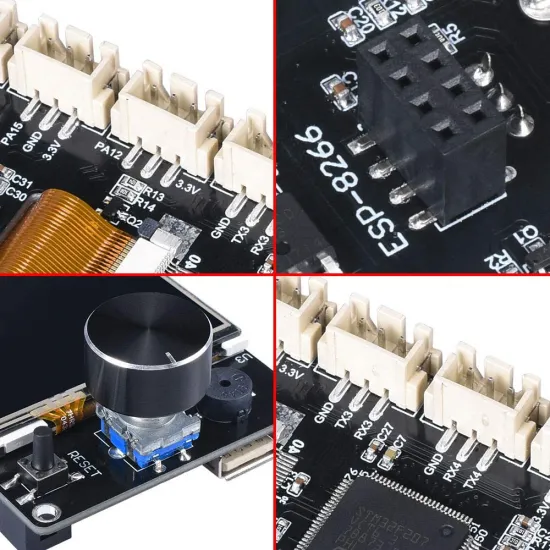

Características principales

• Pantalla TFT táctil de 3,5 pulgadas.
• Resolución de 480 × 320 píxeles.
• Alimentación lógica de 5 V DC.
• Touch Mode mediante enlace serie UART de cinco pines.
• Emulación LCD 12864 mediante EXP1 y EXP2.
• EXP3 para controladoras tipo E3 con una única interfaz de pantalla compatible.
• Encoder rotativo con pulsador, buzzer y botón de reset.

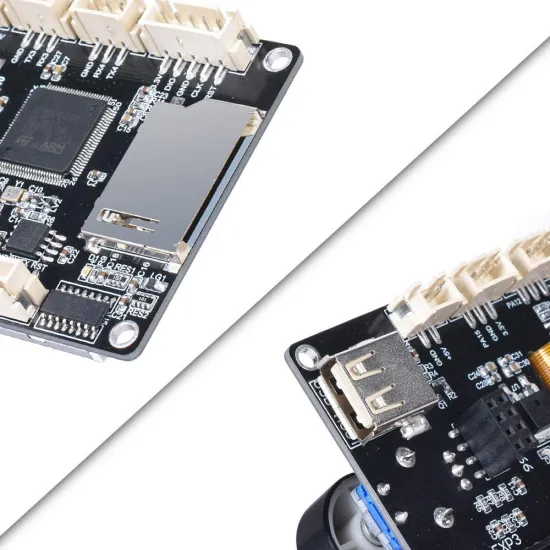

• Lector de tarjeta SD y puerto USB host para las funciones admitidas por el firmware de la TFT.
• Zócalo para módulo Wi-Fi externo compatible.
• Conectores dedicados FIL-DET y PS-ON, además de UART3, UART4 y SWD.
• Firmware, iconos, fuentes, idioma, aspecto y velocidad serie configurables.

Especificaciones y dimensiones

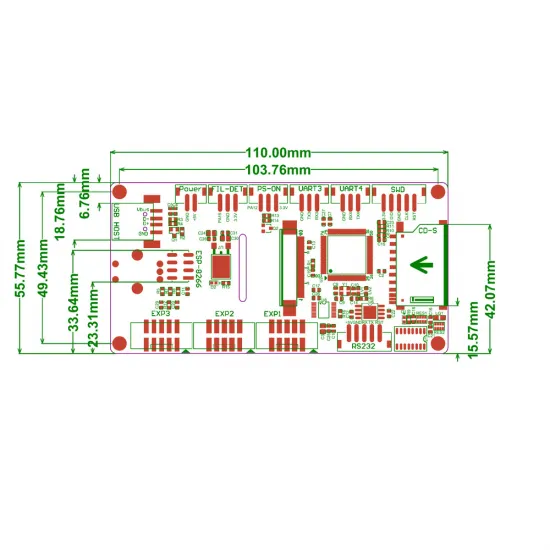

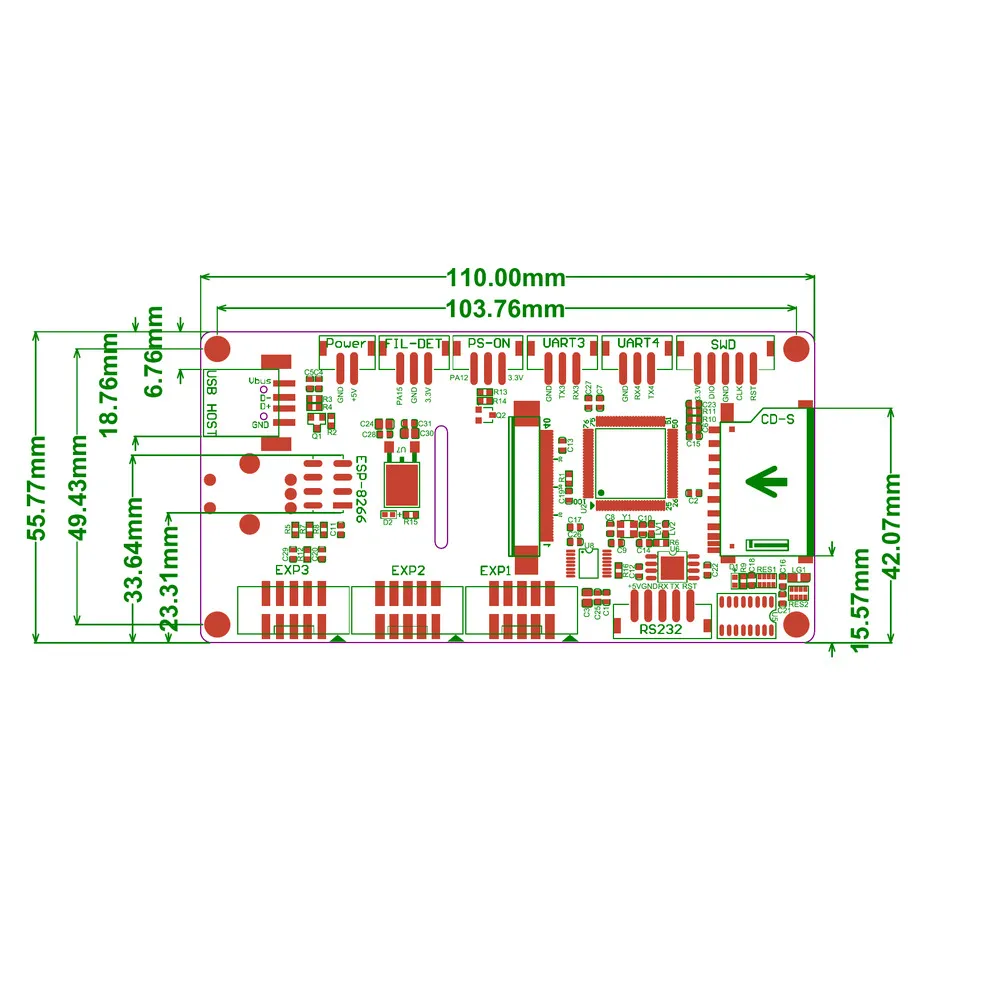

Antes de diseñar o imprimir una carcasa, comprueba también la posición del encoder, el acceso lateral a SD y USB y el espacio necesario para los conectores traseros. Compartir una diagonal de 3,5 pulgadas no implica compartir contorno, taladros o pinout con otras pantallas.

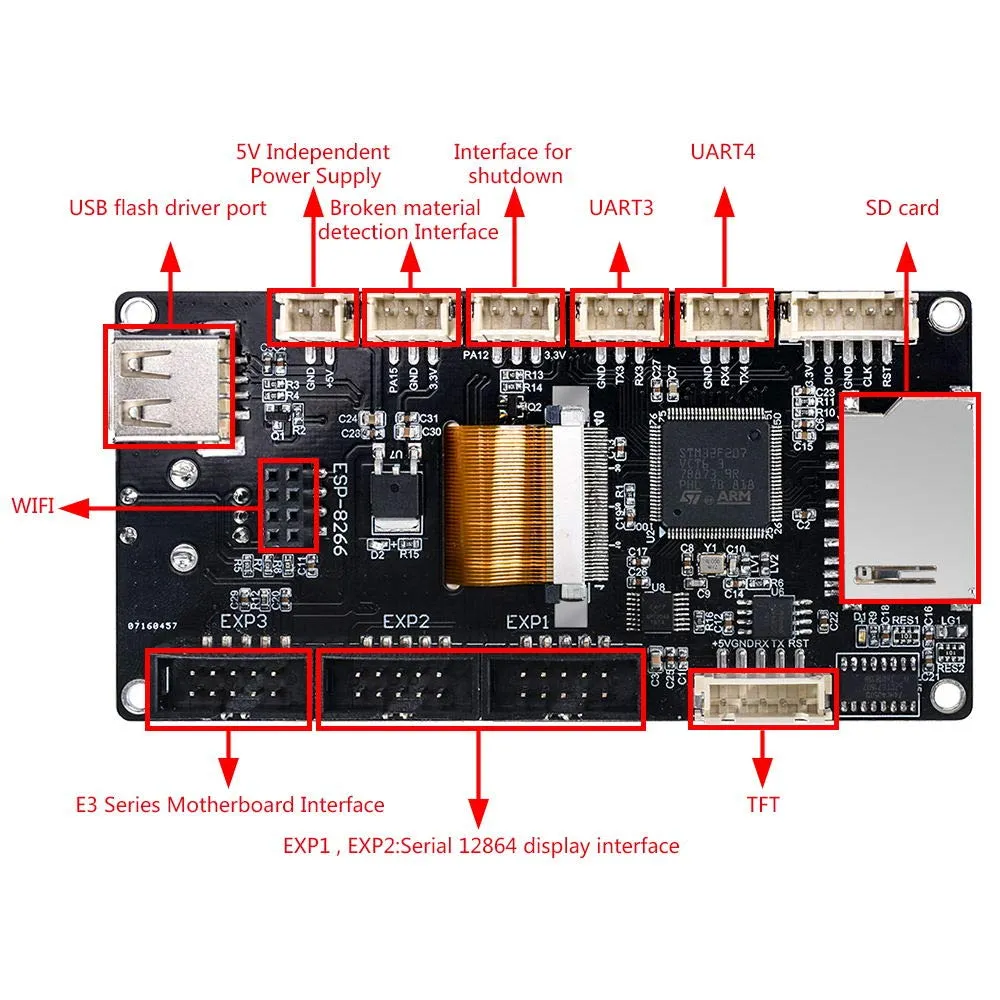

Pinout y conexiones

El conector de cinco pines rotulado como RS232 utiliza las señales lógicas RST, RX, TX, GND y +5 V para el enlace UART de la TFT. No debe conectarse a un puerto RS-232 clásico de niveles positivos y negativos. Compara siempre el pinout de la pantalla con el de la placa: la forma del conector no garantiza que las señales estén en el mismo orden y TX debe comunicarse con RX.

EXP1 y EXP2 transportan las señales de la emulación LCD 12864 para placas con dos conectores de pantalla. EXP3 ofrece la distribución utilizada por muchas controladoras tipo E3 con una sola salida EXP. No son conectores intercambiables: una conexión incorrecta puede dejar la TFT en reset o producir una pantalla negra.

FIL-DET y PS-ON permiten ampliaciones compatibles de detección de filamento y apagado controlado. Para estos usos debe seguirse el pinout y el firmware vigentes, no solo la serigrafía: el código oficial corrige expresamente la asignación interna de PS-ON respecto a una impresión antigua de la PCB.

Instalación en Touch Mode

1. Apaga completamente la impresora y desconecta también cualquier USB que pueda alimentar la placa.
2. Identifica una UART compatible en la controladora y consulta su pinout.
3. Conecta GND, +5 V, TX, RX y, cuando corresponda, RST respetando las señales de ambos extremos.
4. Habilita en el firmware de la impresora el puerto serie asignado a la TFT.
5. Configura el mismo baudrate en la placa y en la pantalla.
6. Enciende y comprueba temperaturas, movimiento, ventiladores y finales de carrera antes de iniciar una impresión.

La velocidad de la TFT puede cambiarse desde Menu > Settings > Connection > S. Ports o mediante el parámetro serial_port de config.ini. Si aparece No printer attached!, revisa alimentación, masa común, TX/RX, UART seleccionada y baudrate. Los menús táctiles pueden responder aunque no exista comunicación con la impresora.

Configuración con Marlin

Para disponer de todas las funciones del firmware táctil actual, BIGTREETECH toma como referencia Marlin 2.1.1 o posterior. Una configuración anterior puede llegar a establecer comunicación básica, pero no deben darse por disponibles todos los menús, informes y diálogos.

Entre las opciones generales indicadas por el proyecto oficial se encuentran:

• EEPROM_SETTINGS y BABYSTEPPING.
• AUTO_REPORT_TEMPERATURES y AUTO_REPORT_POSITION.
• EXTENDED_CAPABILITIES_REPORT, M115_GEOMETRY_REPORT y M114_DETAIL.
• REPORT_FAN_CHANGE.

La impresión desde la SD de la controladora, los diálogos, M600, M73 y determinados asistentes de nivelación necesitan opciones adicionales. Conviene activar únicamente las funciones compatibles con la mecánica, memoria y flujo de trabajo de la impresora.

Placas con EXP1 y EXP2

Conecta EXP1 con EXP1 y EXP2 con EXP2. En Configuration.h debe quedar habilitado únicamente:

#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

Desactiva otros controladores de pantalla, especialmente CR10_STOCKDISPLAY. Si la imagen aparece corrupta o el encoder no responde, apaga la máquina y verifica orientación, continuidad, pin 1 y correspondencia de ambos cables.

Placas tipo E3 con un solo EXP

Conecta el puerto de pantalla de la controladora al EXP3 de la TFT35 V3.0 mediante un cable compatible. En esta topología debe habilitarse únicamente:

#define CR10_STOCKDISPLAY

No conectes por semejanza física EXP1 de una placa convencional a EXP3. Las asignaciones son diferentes y BIGTREETECH documenta que una conexión incorrecta puede mantener la TFT en reset. Si cambias a Marlin Mode después de arrancar en Touch Mode y la pantalla no se refresca, pulsa o gira el encoder antes de modificar el cableado.

Expansión Wi-Fi

La TFT35 V3.0 dispone de un zócalo para módulo Wi-Fi externo; la conectividad no está integrada en la pantalla ni el módulo aparece entre los accesorios incluidos. La guía oficial utiliza módulos ESP8266/ESP32 compatibles programados con ESP3D.

Antes de comprar o conectar un módulo, comprueba formato, pinout, alimentación y firmware. Que un dispositivo utilice ESP8266 no garantiza por sí solo que pueda insertarse directamente en esta TFT. La configuración de red, seguridad y acceso remoto pertenece al módulo y a ESP3D, no al modo LCD 12864.

Uso con RepRapFirmware

El firmware oficial actual incluye soporte específico para RepRapFirmware. La configuración de la TFT debe partir de config_rrf.ini, editarse y guardarse en la tarjeta como config.ini.

La guía muestra como ejemplo:

M575 P1 S2 B57600

El número de puerto no es universal. Debe adaptarse a la controladora, UART y cableado reales. La integración documentada contempla temperaturas, movimiento, ventiladores, estado de impresión, pausa, ajustes, macros y acceso a soportes compatibles.

¿Es una pantalla para Klipper?

No es una pantalla KlipperScreen. No se conecta por HDMI, DSI o SPI a una Raspberry Pi u otro host Linux y BIGTREETECH no proporciona para este modelo una guía que permita prometer Touch Mode como interfaz nativa de Klipper. Existen configuraciones particulares basadas en emulación o comunicación serie, pero dependen de la placa, pinout y firmware exactos y no constituyen compatibilidad universal.

Si buscas una interfaz gráfica ejecutada por el host de Klipper, necesitas una pantalla y conexión compatibles con ese sistema. Si prefieres una LCD controlada directamente por la placa, puedes valorar la BIGTREETECH MINI12864 V2.0, comprobando antes conectores y configuración.

Actualización segura del firmware

El repositorio unificado actual mantiene binarios diferentes según el modelo físico y la familia del microcontrolador. Antes de actualizar, identifica la unidad y utiliza exactamente la compilación correspondiente:

• TFT35 V3.0 estándar con STM: BIGTREE_TFT35_V3.0....
• TFT35 V3.0 estándar con GD: BIGTREE_GD_TFT35_V3.0....
• No utilizar binarios E3_V3.0 ni B1_V3.0 en esta placa estándar.
• Fuentes e iconos: carpetas TFT35/font y TFT35/bmp.
• Configuración: config.ini.

Utiliza la rama master del firmware oficial BIGTREETECH; el fabricante marca las ramas antiguas develop y release-xx.27 como obsoletas. La guía recomienda una tarjeta SD de hasta 8 GB, FAT32 y los archivos correctos en la raíz. El firmware solo se actualiza desde SD; en modelos compatibles, iconos, fuentes y configuración también pueden cargarse desde USB.

Contenido

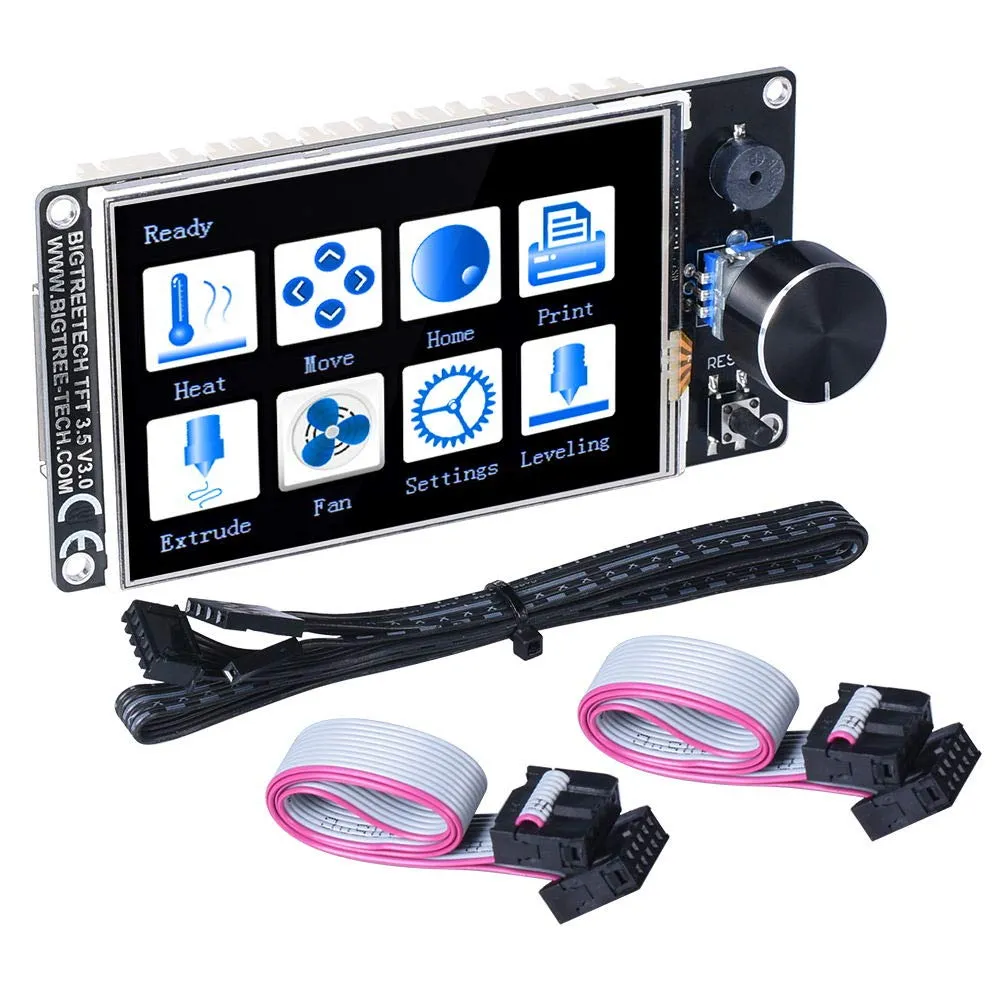

• 1 pantalla BIGTREETECH TFT35 V3.0 estándar.
• 1 cable serie de 5 pines.
• 2 cables planos de 10 pines para EXP1 y EXP2.

No incluye tarjeta SD, memoria USB, módulo Wi-Fi, carcasa ni otros accesorios de ampliación.

Es para ti si...

• Quieres una pantalla de 3,5 pulgadas con interfaz táctil y alternativa LCD 12864.
• Tu placa dispone de una UART compatible, de EXP1+EXP2 o de un EXP tipo E3 correctamente documentado.
• Te interesa controlar la impresora sin mantener un ordenador conectado permanentemente.
• Puedes verificar el pinout y ajustar el firmware de la controladora.
• Quieres conservar la posibilidad de añadir un módulo Wi-Fi compatible más adelante.

No es para ti si...

• Buscas una pantalla HDMI o una interfaz KlipperScreen para un host Linux.
• Necesitas Wi-Fi integrado sin instalar y configurar un módulo externo.
• Quieres una sustitución mecánica directa sin comprobar dimensiones, taladros y conectores.
• Prefieres una solución más compacta: en ese caso puedes valorar la BIGTREETECH TFT24 V1.1, teniendo en cuenta que su montaje y conectividad EXP no son idénticos.
