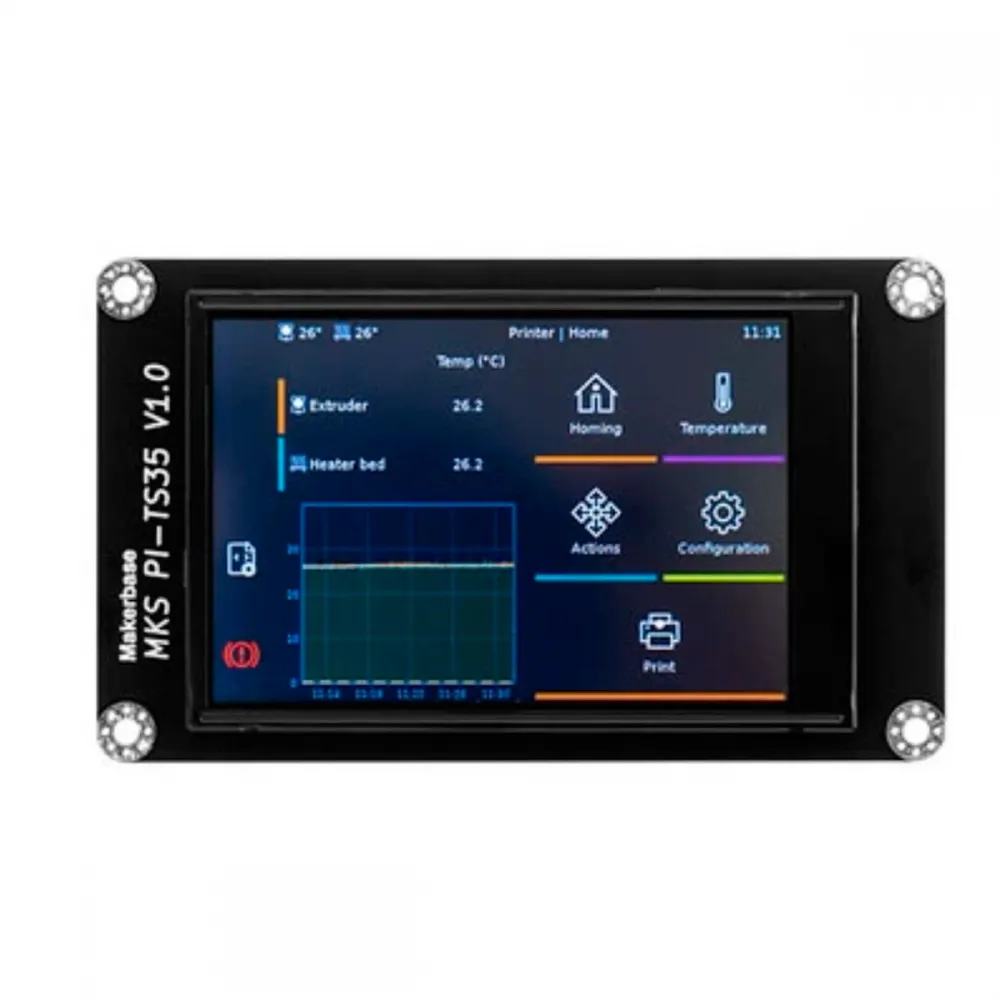

La MKS PI-TS35 V1.0 es una pantalla táctil resistiva de 3,5 pulgadas diseñada para ofrecer una interfaz local de KlipperScreen cuando se conecta a una MKS Pi o una MKS SKIPR mediante su conector específico PI-TS35.
Permite manejar desde la propia impresora funciones como movimientos, temperaturas, carga de archivos y ajustes disponibles en KlipperScreen, sin depender continuamente de un teléfono u ordenador. Los menús concretos pueden variar según la versión de KlipperScreen, Moonraker y la configuración de la máquina.
Características principales
- Pantalla de 3,5 pulgadas para una interfaz local compacta.
- Panel táctil resistivo, manejable por presión con el dedo o un puntero no afilado.
- Diseñada por MKS para las interfaces PI-TS35 presentes en MKS Pi y MKS SKIPR.
- Uso previsto con KlipperScreen ejecutándose en el sistema Linux del host.
- Conexión dedicada de 24 contactos con alimentación de 5 V, señales de pantalla, táctil y retroiluminación.
- PCB de 110 × 65 mm con cuatro puntos de montaje.
- Formato apropiado para integrar en el frontal o lateral de una impresora mediante un soporte compatible.
Especificaciones técnicas
| Característica | Valor comprobado |
|---|---|
| Marca y modelo | Makerbase MKS PI-TS35 V1.0 |
| Diagonal nominal | 3,5 pulgadas |
| Tecnología táctil | Resistiva de cuatro hilos con controlador táctil SPI |
| Interfaz de usuario | KlipperScreen ejecutado por el host Linux |
| Conexión al host | Interfaz dedicada PI-TS35 de 24 contactos |
| Señales principales | SPI de pantalla y táctil, selección, interrupción táctil, reset y control de retroiluminación |
| Alimentación de la pantalla | 5 V desde el conector del host |
| Lógica interna | 3,3 V mediante regulación local |
| Dimensiones de PCB | 110 × 65 mm |
| Rectángulo de pantalla indicado en el plano | 85 × 55 mm |
| Distancia entre centros de montaje | 102 × 57 mm |
| Taladros de montaje | 4 × Ø3,4 mm |
| Contenido confirmado | 1 pantalla MKS PI-TS35 V1.0 |
La resolución exacta, el controlador LCD, el brillo y otros parámetros ópticos no se publican porque no aparecen identificados de forma inequívoca en el plano ni en el esquema oficial de esta revisión.
Compatibilidad real
| Equipo o sistema | Compatibilidad | Condiciones |
|---|---|---|
| MKS Pi | Oficial | Debe disponer del conector PI-TS35 y utilizar una imagen de sistema y un device tree compatibles con su revisión. |
| MKS SKIPR | Oficial | Conexión a la interfaz PI-TS35 y sistema MKS preparado para iniciar KlipperScreen. |
| Raspberry Pi y otros hosts Linux | No directa | No basta con disponer de GPIO o SPI: deben coincidir alimentación, pinout, controladores y device tree. |
| Placas con Marlin o RepRapFirmware | No como pantalla autónoma | La PI-TS35 no utiliza el protocolo serie de una MKS TFT ni las conexiones EXP1/EXP2 de una pantalla gráfica convencional. |
| HDMI o USB | No | La señal y el táctil viajan por la interfaz específica PI-TS35. |
La compatibilidad se refiere al conjunto pantalla + host + cableado + imagen de sistema + device tree. Un conector físicamente parecido o el mismo tamaño de pantalla no garantizan funcionamiento.
Qué hace KlipperScreen
KlipperScreen es la interfaz gráfica que se ejecuta en MKS Pi o MKS SKIPR y se comunica con Klipper a través de los servicios del host. Según la configuración instalada, permite consultar temperaturas, mover ejes, realizar homing, controlar extrusión y ventiladores, seleccionar trabajos y acceder a distintas funciones de mantenimiento.
La PI-TS35 actúa como pantalla y superficie táctil: no sustituye a la placa controladora de la impresora, no gobierna directamente motores o calentadores y no se actualiza como una pantalla serie MKS TFT.
Instalación recomendada
- Apaga completamente la impresora y desconecta la alimentación antes de manipular el cable de pantalla.
- Confirma la serigrafía MKS PI-TS35 V1.0 y localiza el conector PI-TS35 de la MKS Pi o MKS SKIPR.
- Comprueba la orientación del pin 1 y de ambos conectores. No conectes el cable desplazado una fila ni lo inviertas por prueba.
- Fija la pantalla sin doblar la PCB y deja espacio para el conector, el cable y la ventilación del host.
- Arranca con una imagen de sistema MKS compatible con la revisión del host y con KlipperScreen instalado.
- Verifica primero imagen y respuesta táctil antes de cerrar definitivamente la carcasa.
Orientación de la pantalla
MKS documenta un procedimiento específico para girar 180° la PI-TS35 mediante el device tree del sistema. Este ajuste se realiza en el host, no cargando firmware en la pantalla.
Como las imágenes de sistema y sus archivos DTB pueden cambiar, utiliza las instrucciones correspondientes a la versión instalada, conserva una copia de seguridad del archivo original y no reemplaces el device tree por uno de otra revisión sin verificarlo. Un giro de 90° puede necesitar cambios adicionales de pantalla y táctil y no debe darse por garantizado.
Diagnóstico básico
- Sin luz ni imagen: apaga el equipo y revisa alimentación del host, orientación, inserción y continuidad del cable.
- Retroiluminación encendida pero pantalla en blanco: comprueba la imagen de sistema, el device tree y que correspondan a la placa y revisión utilizadas.
- Hay imagen pero no responde el táctil: revisa el cable completo y la configuración del controlador táctil; no presupongas que el panel está averiado.
- Imagen invertida: aplica únicamente el procedimiento de rotación documentado para la imagen MKS instalada.
- Respuesta táctil desplazada: verifica primero orientación y versión del sistema antes de intentar calibraciones o modificar archivos.
Montaje mecánico
La PCB mide 110 × 65 mm. Los cuatro taladros de Ø3,4 mm forman un rectángulo de 102 × 57 mm entre centros. El soporte debe dejar libres el conector y el cable y evitar presión sobre el cristal o torsión de la placa.
Una carcasa diseñada solo por indicar “pantalla de 3,5 pulgadas” puede no coincidir: compara siempre dimensiones exteriores, posiciones de los cuatro taladros, grosor disponible y salida del cable.
Alternativas y componentes relacionados
Para completar el sistema, selecciona la MKS Pi como host Klipper independiente o la MKS SKIPR cuando se busque una solución que integra host Linux y control de la impresora en una misma plataforma.
La MKS IPS50 de 5 pulgadas es una alternativa de mayor formato, pero utiliza una arquitectura de conexión diferente. No debe considerarse intercambiable cable por cable con la PI-TS35.
Documentación oficial
Makerbase mantiene la información de instalación y las imágenes de sistema en los repositorios oficiales de MKS Pi y MKS SKIPR. Comprueba siempre que las instrucciones correspondan a la revisión física y a la imagen instalada antes de modificar el sistema.
Contenido
Una pantalla táctil MKS PI-TS35 V1.0 de 3,5 pulgadas. La MKS Pi, la MKS SKIPR, la carcasa y los demás componentes mostrados o relacionados se venden por separado.
