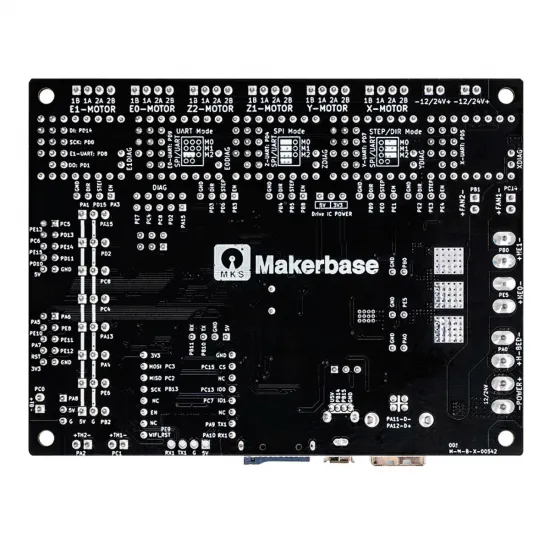

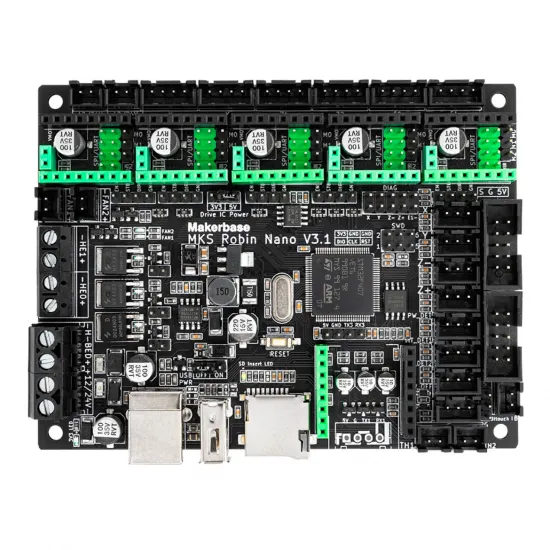

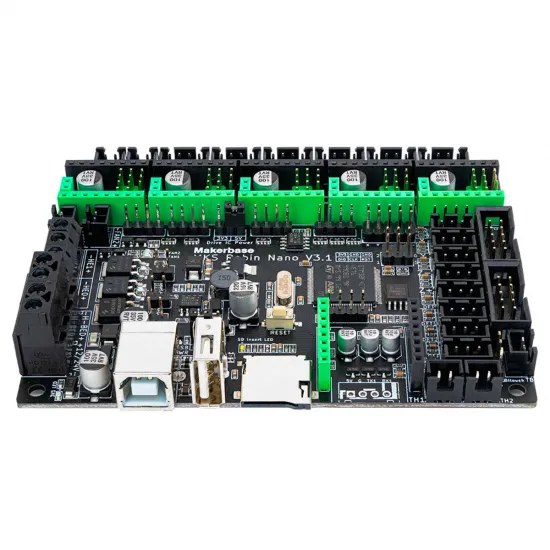

MKS Robin Nano V3.1 — placa de control de 32 bits para impresora 3D, 12/24 V

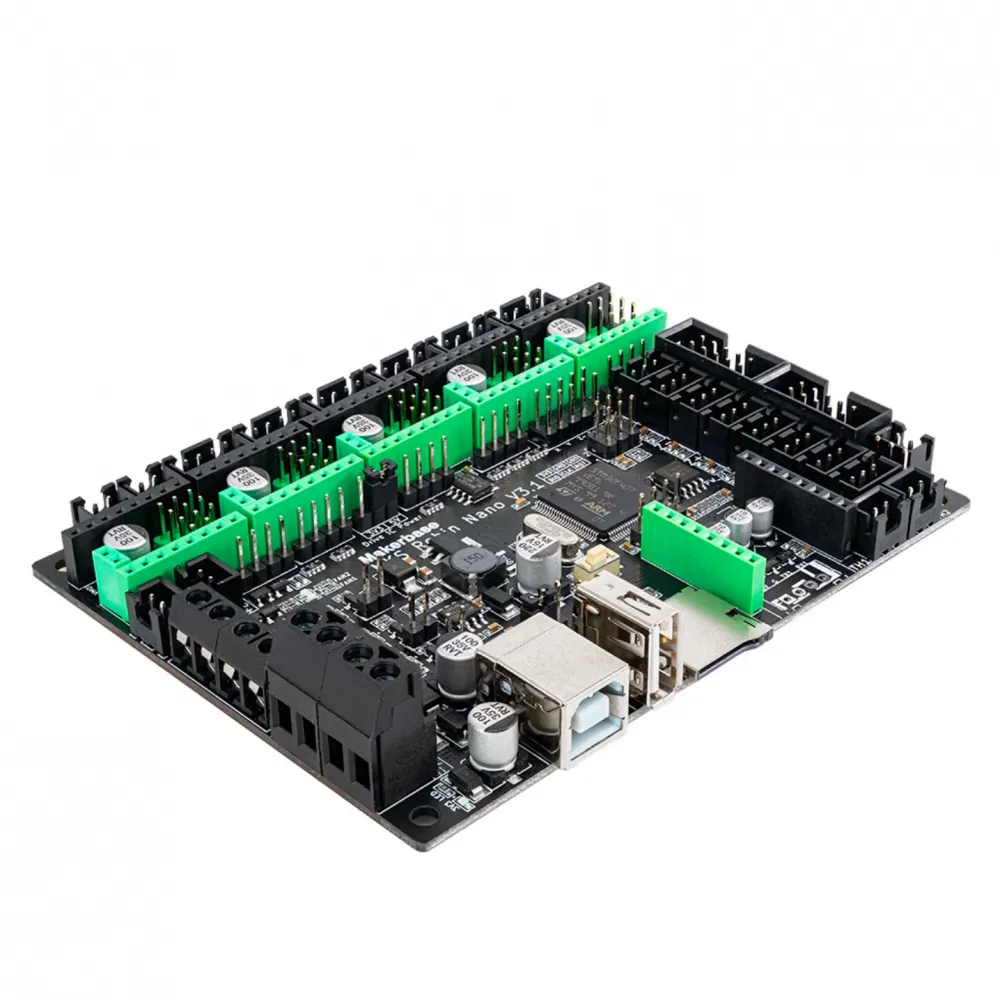

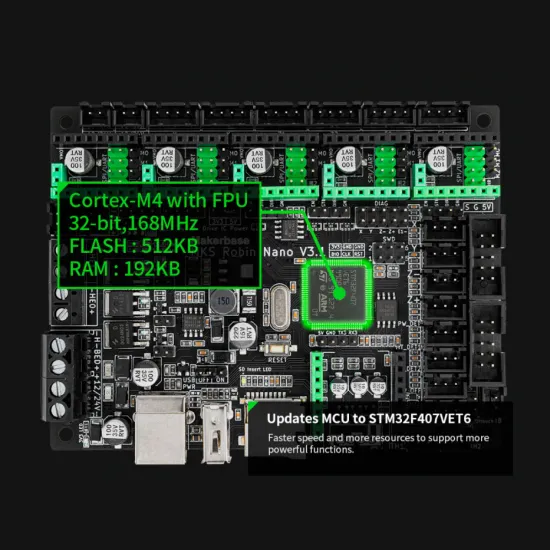

La MKS Robin Nano V3.1 es una placa de control de 32 bits para montar o renovar la electrónica de una impresora 3D. Esta revisión incorpora un STM32F407VET6 a 168 MHz, con 512 KB de memoria flash y 192 KB de RAM, y permite instalar controladores de motor sustituibles. Dispone de conexiones para dos extrusores, cama caliente, pantalla, ventiladores y otros periféricos habituales; la configuración final depende de los componentes de tu máquina y del firmware elegido.

Es la V3.1, no la V3.0: aunque comparten parte del diseño y del mapa de pines, utilizan microcontroladores con distinta capacidad de memoria. Comprueba siempre la revisión serigrafiada en la placa antes de compilar o instalar firmware.

Conexiones y posibilidades

• Alimentación de 12 o 24 V: elige una fuente y componentes adecuados a la tensión de la instalación. Comprueba por separado la tensión y el consumo de cama, cartuchos, ventiladores y motores.
• Cinco zócalos de driver: X, Y, Z, E0 y E1. Hay seis conectores de motor porque Z1 y Z2 comparten el mismo canal Z: útiles para dos motores Z, pero no permiten ajustarlos de forma independiente con esta placa sola.
• Calefacción y temperaturas: salidas HE0 y HE1 para dos calentadores de extrusor, salida para cama caliente y tres entradas de temperatura. La sonda o termistor de cada entrada se declara en el firmware según su modelo real.
• Ventilación: dos salidas controlables, FAN1 y FAN2. Su función —ventilador de capa, del hotend u otra— se asigna en el firmware; no la deduzcas solo por el nombre del conector.
• Comunicación y expansión: USB para conexión al ordenador, puerto USB para memoria, ranura TF/microSD, conectores de pantalla EXP, finales de carrera, entrada para sonda tipo BLTouch, detección de filamento y zócalo para módulo MKS Wi-Fi. La presencia de un conector no implica que el módulo o accesorio esté incluido.

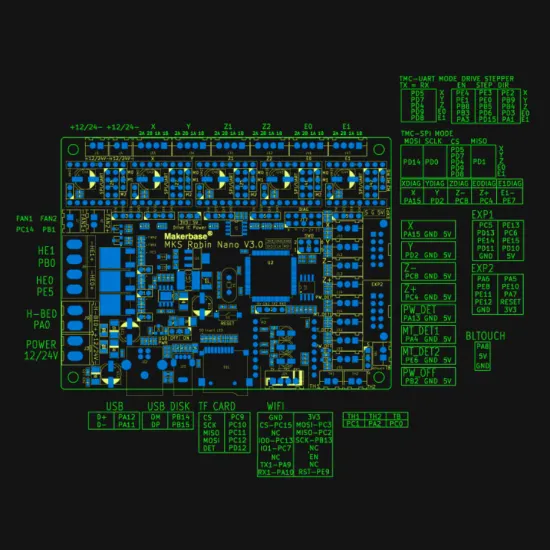

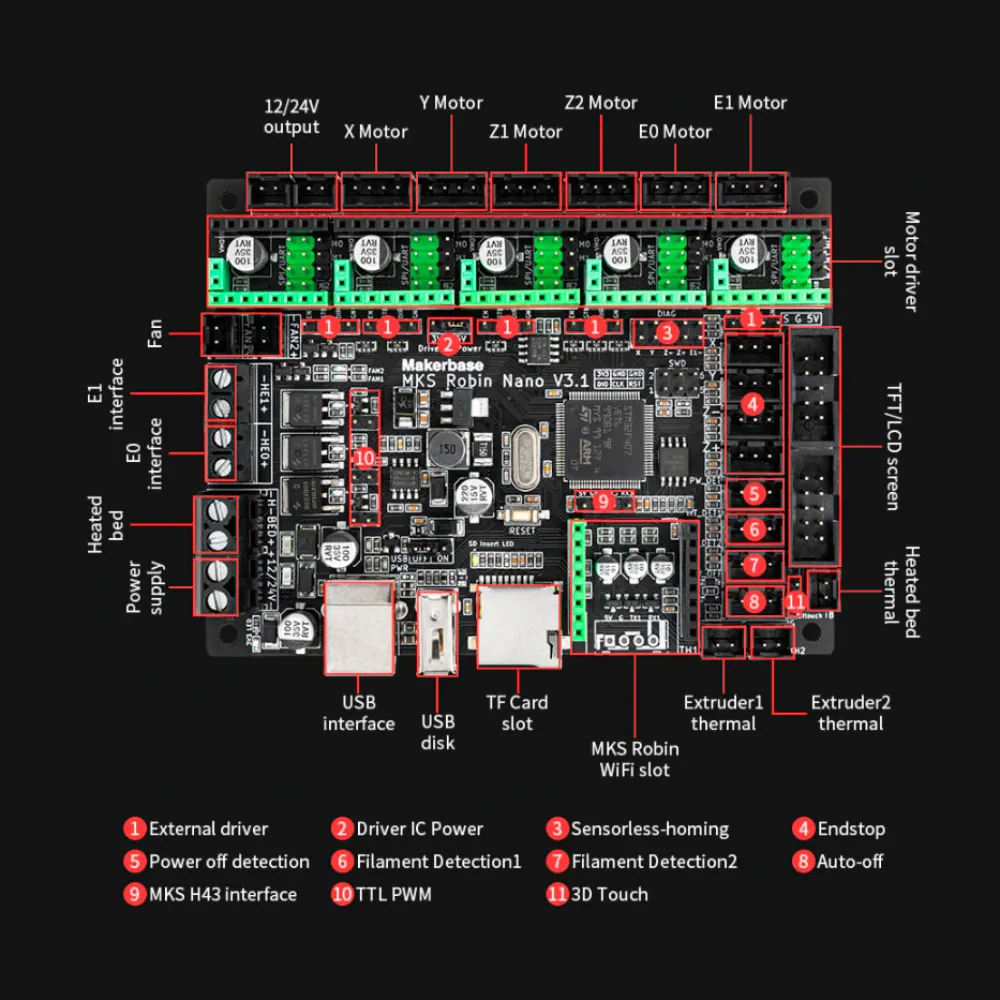

Las conexiones principales aparecen en esta imagen de la V3.1. Por escrito: alimentación a 12/24 V; motores X, Y, Z1, Z2, E0 y E1; calentadores HE0/HE1 y cama H-BED; ventiladores FAN1/FAN2; entradas TH1/TH2/TB; finales de carrera, pantalla y sonda. Comprueba además la serigrafía de tu propia unidad antes de cablear.

Drivers y pantallas: compatibilidad condicionada

Los zócalos permiten elegir drivers sustituibles de formato adecuado. Para un montaje con UART o SPI no basta con que el módulo entre físicamente: deben coincidir su pinout, posición, puentes de la placa y configuración del firmware. Si prefieres TMC2209, puedes consultar nuestro driver MKS TMC2209 V2.0 y preparar el modo UART que corresponda. Desconecta todas las alimentaciones antes de colocar o cambiar un driver; revisa orientación y corriente del motor antes de mover ejes.

Makerbase documenta conexiones para pantallas de la familia MKS TS35, H43 y Mini12864 V3, entre otras. La compatibilidad de una pantalla concreta depende de su revisión, cableado, interfaz y firmware; no se garantiza que cualquier LCD o TFT con un conector parecido funcione al enchufarla.

Configuración con Marlin

1. Parte de una versión de Marlin que incluya BOARD_MKS_ROBIN_NANO_V3_1; no selecciones BOARD_MKS_ROBIN_NANO_V3. En el entorno de compilación correspondiente a la V3.1, Marlin utiliza la familia mks_robin_nano_v3_1.
2. Define la máquina real: cinemática, recorridos, sentido de motores, finales de carrera, pasos o microsteps, tipo de driver, número de extrusores, pantalla y sondas. En particular, selecciona la tabla o curva de cada sensor térmico de acuerdo con el sensor instalado, no con un ejemplo de firmware.
3. Compila el firmware para esta placa y esta pantalla. Si empleas una interfaz gráfica MKS, verifica también los recursos de pantalla que requiera la versión concreta. Usa el procedimiento de actualización de la rama de firmware elegida; no cargues un binario de la V3.0 como si fuera equivalente.
4. En la primera puesta en marcha, confirma que cada temperatura ambiente es verosímil antes de encender calentadores. Comprueba después un eje y un final de carrera cada vez, la respuesta de ventiladores y las protecciones térmicas.

Configuración con Klipper

Klipper dispone de una plantilla de pines para Robin Nano V3. Indica compilar para STM32F407, bootloader de 48 KiB y comunicación USB. Makerbase describe copiar el firmware compilado a la tarjeta TF con el nombre Robin_nano_v3.bin y reiniciar la placa. Esta plantilla es un punto de partida, no un printer.cfg listo para tu impresora.

Antes de imprimir, sustituye el identificador USB de ejemplo por el de tu placa, configura las dimensiones y motores de tu máquina, selecciona los drivers y termistores que realmente instalaste y calibra calentadores y extrusor. No copies de la plantilla los valores de PID, tipo de termistor, posición de finales de carrera o límites de movimiento como si fueran datos de la Robin Nano. La pantalla táctil MKS tampoco se considera automáticamente compatible con la interfaz Klipper: consulta el soporte de la pantalla y del entorno que vayas a usar.

La documentación técnica oficial de la V3.1 contiene el pinout, esquema y plano específicos de esta revisión. Consúltalos si necesitas asignar un pin auxiliar o comprobar una conexión antes de cablear.

Medidas y montaje

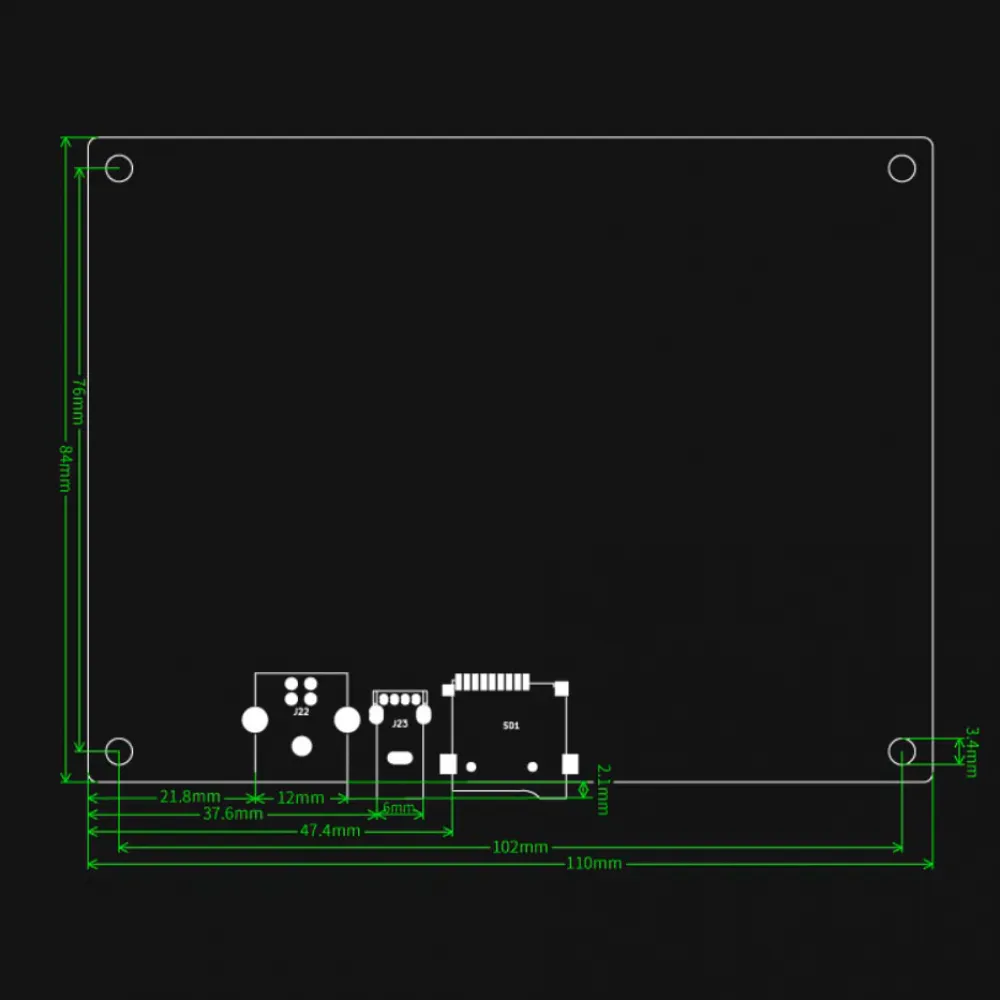

La placa mide nominalmente 110 × 84 mm; el plano de montaje indica 102 × 76 mm entre centros de los taladros y taladros de aproximadamente 3,4 mm. Deja espacio adicional para los conectores, los cables, la refrigeración de los drivers y el acceso a USB y microSD.

¿Es para ti?

Es para ti si buscas una controladora de 32 bits con drivers intercambiables para una impresora 3D de 12 o 24 V, y puedes adaptar cableado, firmware y configuración a tu máquina. No es para ti si necesitas una sustitución sin ajustes para una impresora de marca, dos motores Z controlados de forma independiente o una garantía de compatibilidad automática con cualquier pantalla o driver.

Antes de instalar: trabaja con la placa sin tensión, verifica polaridad y tensión de cada conexión y consulta el esquema de la V3.1. Los drivers, pantalla, fuente, sensores y demás accesorios se eligen según el montaje; las fotografías de la placa muestran los zócalos de driver vacíos.
