- Stock: 2
- Modelo: MKS-PI

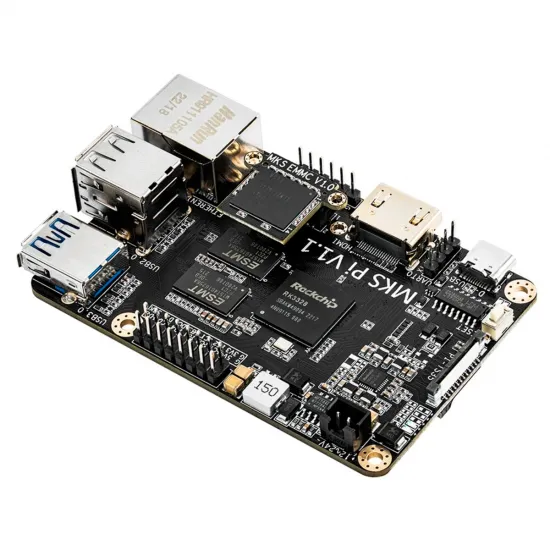

La MKS Pi V1.1 es un ordenador anfitrión de 64 bits diseñado por Makerbase para ejecutar Klipper sin depender de una Raspberry Pi. Integra un SoC Rockchip RK3328 de cuatro núcleos, 1 GB de memoria DDR3, red Ethernet, tres puertos USB, HDMI y una entrada directa de 12/24 V, por lo que resulta especialmente práctica para integrarla dentro de una impresora 3D.
Importante: no es la placa controladora de la impresora. La MKS Pi ejecuta Linux, Klipper, Moonraker y la interfaz web; sigue siendo necesaria una controladora compatible que gestione motores, finales de carrera, sensores, ventiladores y calentadores. Ambas se conectan normalmente mediante USB.

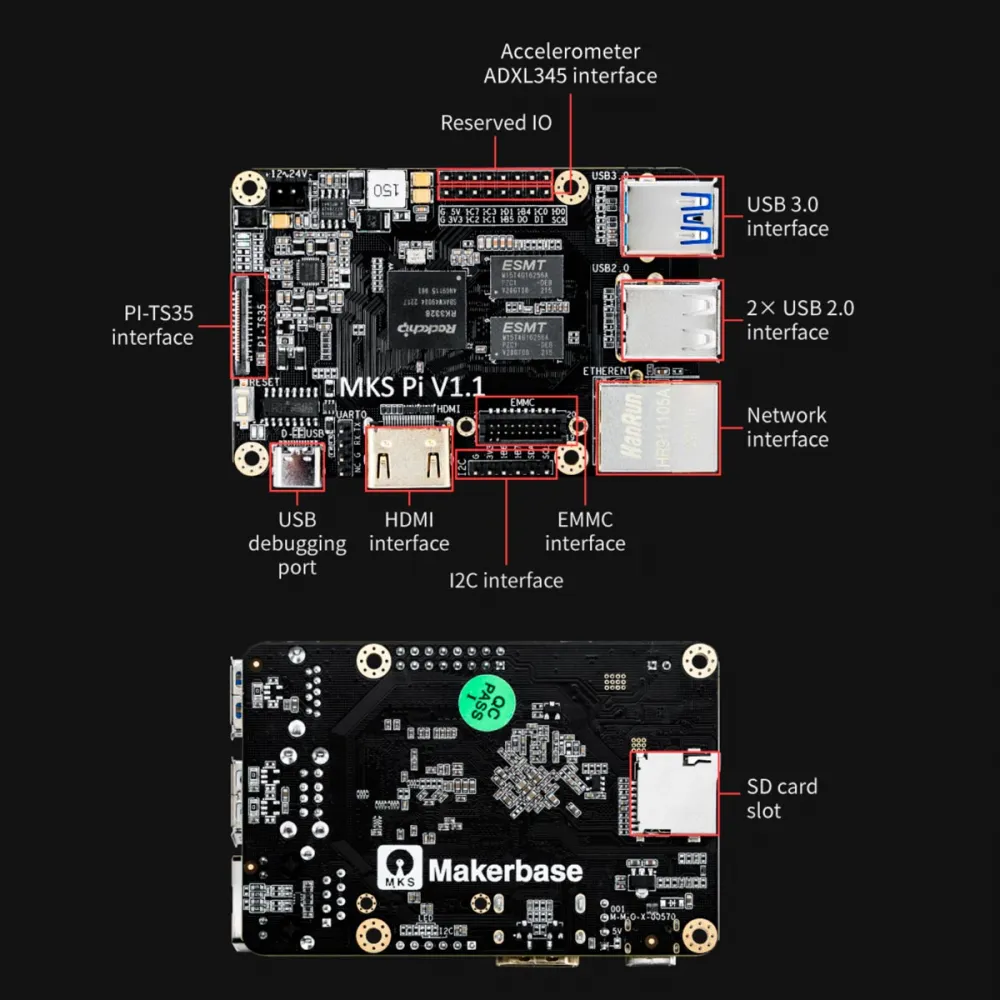

Características principales
- Procesador: Rockchip RK3328 de cuatro núcleos y 64 bits.
- Memoria: 1 GB DDR3.
- Alimentación: entrada dedicada de 12 a 24 V DC.
- Almacenamiento: arranque desde microSD/TF e interfaz para eMMC opcional.
- Red: Ethernet 10/100 Mb/s; Wi-Fi mediante adaptador USB compatible.
- USB: un puerto USB 3.0 y dos puertos USB 2.0 para controladora, cámara, Wi-Fi u otros periféricos compatibles.
- Vídeo y pantalla: HDMI tipo A y conector dedicado para MKS PI-TS35.
- Interfaces avanzadas: UART0, SPI para ADXL345, USB-C de depuración y señales auxiliares.
- Formato compacto: PCB de 85 × 56 mm con patrón de montaje de 58 × 49 mm.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelo | MKS Pi V1.1 |
| SoC | Rockchip RK3328, 4 núcleos, 64 bits |
| RAM | 1 GB DDR3 |
| Entrada de alimentación | 12-24 V DC mediante conector dedicado |
| Almacenamiento | microSD/TF; interfaz eMMC opcional |
| Ethernet | 10/100 Mb/s |
| USB host | 1 × USB 3.0 tipo A + 2 × USB 2.0 tipo A |
| Vídeo | HDMI tipo A |
| Pantalla dedicada | Interfaz MKS PI-TS35 |
| Depuración | USB-C con conversor serie CH340C |
| Otras interfaces | UART0, SPI para ADXL345 y E/S auxiliares |
| Dimensiones | 85 × 56 mm |
| Montaje | 58 × 49 mm; 4 orificios Ø2,75 mm |
Qué hace la MKS Pi en una impresora con Klipper
Klipper divide el trabajo entre un host Linux y una o varias MCU. La MKS Pi ejecuta los servicios de alto nivel, procesa la configuración, aloja la interfaz web y envía órdenes temporizadas a la controladora. La MCU de la placa principal ejecuta el firmware Klipper específico y actúa físicamente sobre la máquina.
Este reparto permite administrar la impresora desde Fluidd o Mainsail, utilizar Moonraker, añadir KlipperScreen, gestionar macros y aplicar funciones como input shaping o pressure advance cuando el hardware, los sensores y la configuración lo permiten. La placa no aumenta por sí sola la velocidad ni la calidad: el resultado depende de la mecánica, la electrónica y una calibración correcta.
Alimentación directa a 12 o 24 V
La entrada DC dedicada permite alimentar la MKS Pi desde una fuente principal de 12 o 24 V sin añadir un convertidor externo de 5 V. Conviene utilizar una rama protegida, cable de sección adecuada, polaridad comprobada y margen suficiente en la fuente. Una instalación en caja debe dejar ventilación alrededor del procesador y del regulador.
El conector USB-C es una interfaz de depuración serie, no la entrada de alimentación normal de la placa. No conectes ni desconectes alimentación, UART, acelerómetros o la controladora con el sistema energizado. Si se usa UART, ambas placas deben compartir masa y trabajar con niveles lógicos compatibles.
Sistema operativo e imagen de Klipper
Makerbase publica una imagen basada en Armbian preparada para MKS Pi, con los componentes habituales de Klipper preinstalados. Es la ruta más directa para una primera instalación, pero antes de actualizar el sistema o mezclar tutoriales conviene comprobar la fecha de la imagen, su documentación y las versiones realmente instaladas.
También existen imágenes Armbian comunitarias más recientes para esta placa. Son una alternativa interesante para usuarios con experiencia administrando Linux, pero no son imágenes oficiales de Makerbase y pueden requerir instalar y configurar Klipper, Moonraker, la interfaz web y KlipperScreen manualmente. No utilices una imagen para Raspberry Pi: compartir dimensiones no implica compartir procesador, bootloader o sistema.
Puesta en marcha recomendada
- Comprueba que la serigrafía de la placa corresponde a MKS Pi V1.1.
- Instala el disipador y fija la placa sobre separadores, sin apoyar la PCB sobre una superficie conductora.
- Graba una imagen compatible en una microSD de al menos 8 GB. Para uso continuado es preferible una tarjeta de calidad y capacidad suficiente para actualizaciones y registros.
- Conecta Ethernet para la primera puesta en marcha; la configuración habitual obtiene dirección por DHCP.
- Con la fuente apagada, conecta la entrada de 12/24 V respetando estrictamente la polaridad.
- Localiza la dirección IP desde el router o la pantalla configurada e inicia sesión siguiendo la documentación de la imagen.
- Cambia inmediatamente cualquier contraseña predeterminada y realiza una copia de seguridad antes de modificar kernel, device tree o paquetes principales.
- Compila y graba en la controladora el firmware Klipper correspondiente a su MCU, bootloader, revisión e interfaz de comunicación.
- Conecta la controladora por USB y utiliza una ruta persistente de tipo
/dev/serial/by-id/...en la sección[mcu]. - Verifica temperaturas, finales de carrera, sentido de motores y parada de emergencia antes de calentar o mover la máquina.
Conexión USB o UART con la controladora
USB es la opción recomendada para la mayoría de instalaciones: simplifica el cableado, facilita identificar la MCU y evita errores de niveles lógicos. Una placa como la BIGTREETECH Octopus Pro H723 puede trabajar como controladora Klipper conectada por USB, pero debe compilarse y configurarse específicamente para su MCU y revisión.
UART0 es una alternativa avanzada cuando se desea una conexión serie directa. Solo debe utilizarse después de comprobar el pinout de ambas placas, la tensión lógica, TX y RX cruzados, masa común y la configuración de compilación de la MCU. El dispositivo aparece como /dev/ttyS0 en la imagen documentada por Makerbase, pero el nombre puede cambiar con el sistema instalado.
Red, Wi-Fi y acceso remoto
La placa integra Ethernet 10/100 Mb/s y no incorpora Wi-Fi. Para red inalámbrica se necesita un adaptador USB soportado por el kernel de la imagen. Makerbase documenta adaptadores RTL8188CUS y RTL8188EUS; otros chipsets pueden necesitar controladores adicionales o no funcionar. Un dongle Wi-Fi ocupa además uno de los tres puertos USB.
No expongas directamente Fluidd, Mainsail, Moonraker, SSH o la cámara a Internet. Para acceso remoto utiliza una solución autenticada y mantenida, como una VPN, y mantén copias de seguridad de la configuración.
Pantallas compatibles
| Pantalla | Conexión | Condiciones |
|---|---|---|
| MKS PI-TS35 | Conector PI-TS35 dedicado | Cable, orientación, imagen y device tree compatibles con las revisiones utilizadas. |
| MKS IPS50 de 5 pulgadas | HDMI para vídeo, USB para táctil y alimentación 12/24 V independiente | KlipperScreen debe estar instalado y configurado en la MKS Pi. |
| Pantalla HDMI/USB genérica | Depende del modelo | Compatibilidad condicionada al modo de vídeo, controlador táctil, alimentación, kernel y configuración de Linux. |
KlipperScreen se ejecuta en la MKS Pi, no en la pantalla. Una PI-TS35 y una pantalla HDMI/USB cumplen una función parecida, pero utilizan interfaces diferentes y no son intercambiables cable a cable.
Input shaping y acelerómetros
La MKS Pi dispone de una interfaz SPI prevista para un ADXL345. Su uso exige respetar el pinout, la tensión, la orientación del conector y el bus configurado en la imagen. La configuración histórica de Makerbase utiliza una MCU Linux de Klipper, pero debe contrastarse con la documentación vigente de la versión instalada.
Como alternativa independiente puede utilizarse un BIGTREETECH ADXL345 V2.0 con RP2040 y USB-C. Es una arquitectura distinta: se presenta a Klipper como MCU USB propia y ocupa un puerto USB. En ambos casos, el acelerómetro debe fijarse rígidamente, calibrarse por eje y retirarse o mantenerse según el diseño de la máquina.

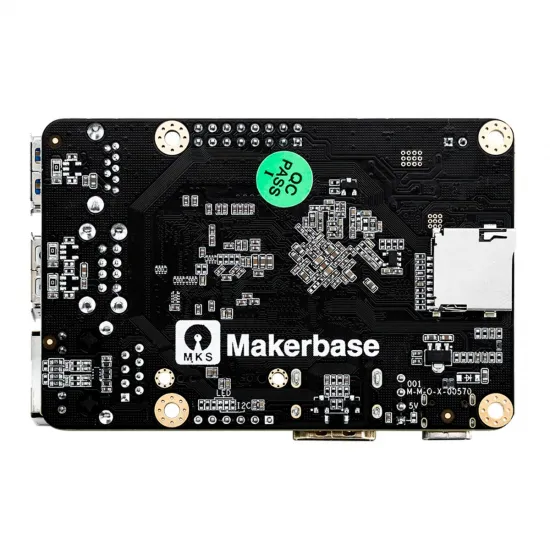

microSD y eMMC
El arranque habitual se realiza desde microSD. El mínimo oficial de 8 GB es suficiente para instalar la imagen, pero una tarjeta de mayor capacidad y buena resistencia a escrituras ofrece más margen para registros y actualizaciones. Una alimentación estable y un apagado ordenado reducen el riesgo de corrupción.
La interfaz eMMC no convierte cualquier módulo en compatible. Antes de comprar o instalar uno hay que comprobar formato físico, pinout, soporte de la imagen, procedimiento de grabación y prioridad de arranque. La microSD, el módulo eMMC y el adaptador Wi-Fi se venden por separado salvo indicación expresa en las opciones.

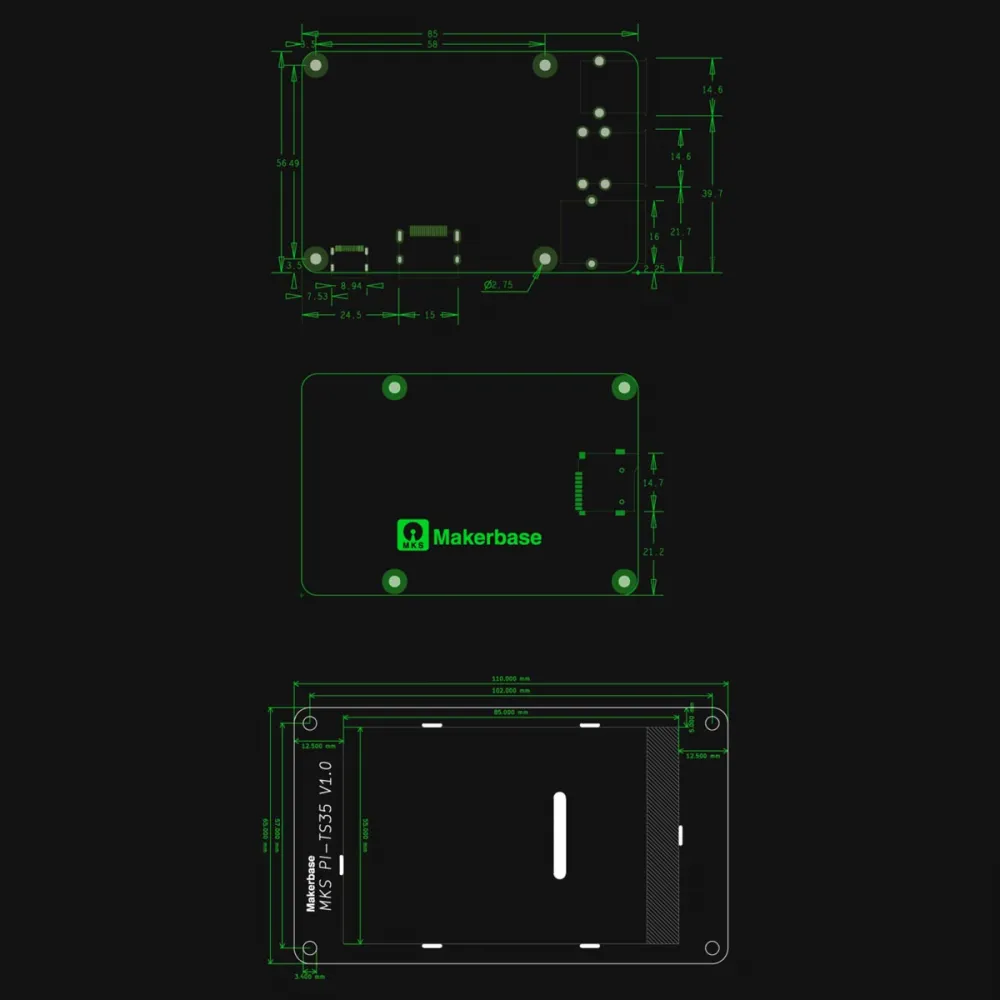

Compatibilidad mecánica con Raspberry Pi 3B
La placa mide 85 × 56 mm y utiliza un patrón de cuatro taladros de 58 × 49 mm, por lo que puede compartir soportes básicos con una Raspberry Pi 3B. Esta coincidencia no garantiza compatibilidad con una carcasa cerrada: hay que comprobar recortes, altura del disipador y posición de alimentación, USB, Ethernet, HDMI, microSD y conectores internos.
Tampoco es compatible de forma automática con HAT, GPIO de 40 pines, fuentes USB-C, imágenes de Raspberry Pi ni accesorios que dependan de su arquitectura. La equivalencia es principalmente dimensional y siempre debe validarse en el montaje real.
Es para ti si
- Quieres montar Klipper con un host compacto alimentado directamente a 12 o 24 V.
- Dispones de una controladora compatible y te resulta natural conectarla por USB.
- Prefieres Ethernet o aceptas añadir un adaptador Wi-Fi USB compatible.
- Necesitas HDMI, KlipperScreen, cámara USB o medición de resonancias dentro de un sistema bien planificado.
- Puedes seguir documentación Linux, realizar copias de seguridad y verificar revisiones antes de actualizar.
No es para ti si
- Buscas una placa que conecte directamente motores, calentadores y sensores.
- Necesitas Wi-Fi integrado o el ecosistema de HAT y GPIO de Raspberry Pi.
- Quieres conservar Marlin o RepRapFirmware sin migrar la arquitectura de la máquina a Klipper.
- Necesitas compatibilidad garantizada con cualquier cámara, dongle Wi-Fi, eMMC, pantalla o carcasa.
- No puedes proporcionar una alimentación estable, ventilación o acceso para mantenimiento.
Contenido

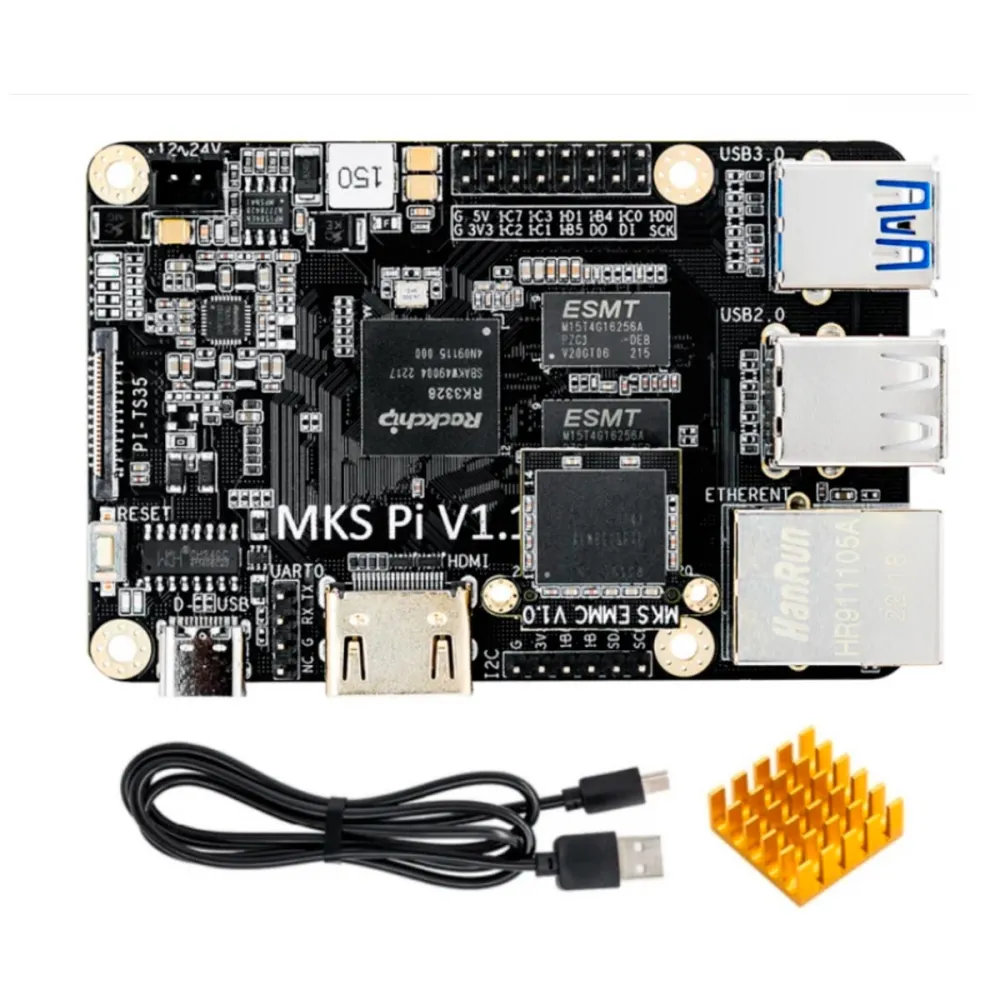

La presentación actual incluye MKS Pi V1.1, disipador y cable USB-A a USB-C de depuración. La microSD, eMMC, adaptador Wi-Fi, pantalla, fuente de alimentación, controladora de impresora, cámara y carcasa no están incluidos salvo que se indiquen expresamente en una opción.
Documentación
Makerbase mantiene esquemas, pinout, planos, imágenes de sistema y procedimientos en el repositorio oficial MKS Pi. Para el funcionamiento general y la configuración actual consulta también la documentación oficial de Klipper. Comprueba siempre que la guía corresponda a MKS Pi V1.1 y a la imagen instalada.
