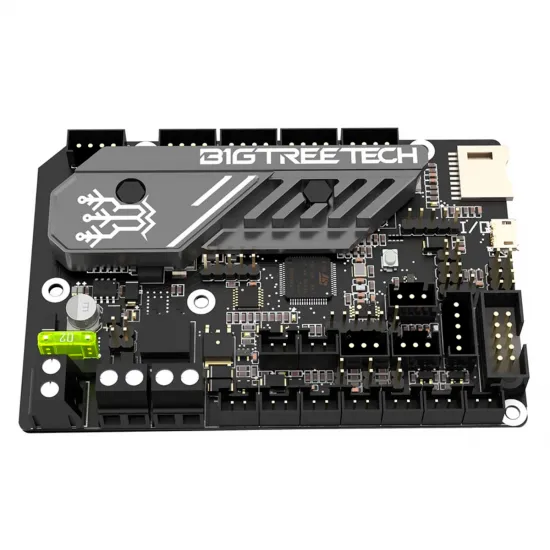

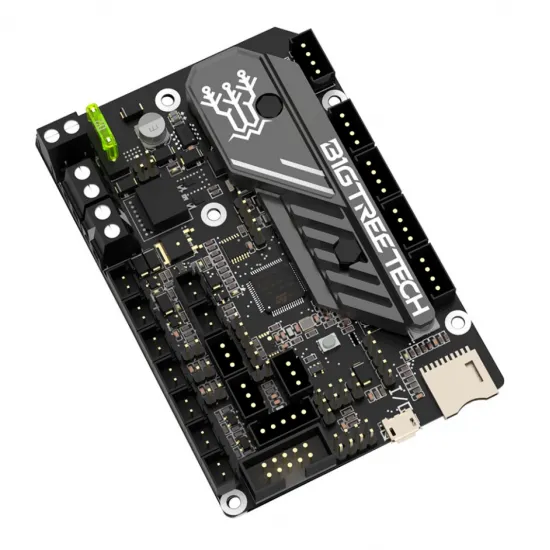

BIGTREETECH SKR Mini E3 V3.0 — placa de 32 bits con TMC2209 integrados

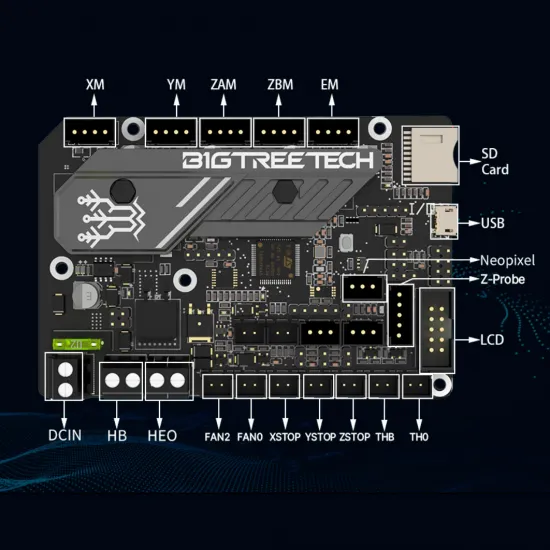

La BIGTREETECH SKR Mini E3 V3.0 es una placa de control de 32 bits para actualizar impresoras 3D de sobremesa. Integra cinco drivers TMC2209 configurables por UART, acepta alimentación de 12 o 24 V DC y reúne las conexiones habituales de motores, calefactores, ventiladores, sondas y pantalla.

Es una buena base para sustituir una electrónica antigua cuando se quiere usar firmware actual. No es una sustitución universal: antes de comprar hay que comprobar conectores, tipo de pantalla, alimentación y firmware de la impresora concreta.

Características principales

Compatibilidad: qué comprobar

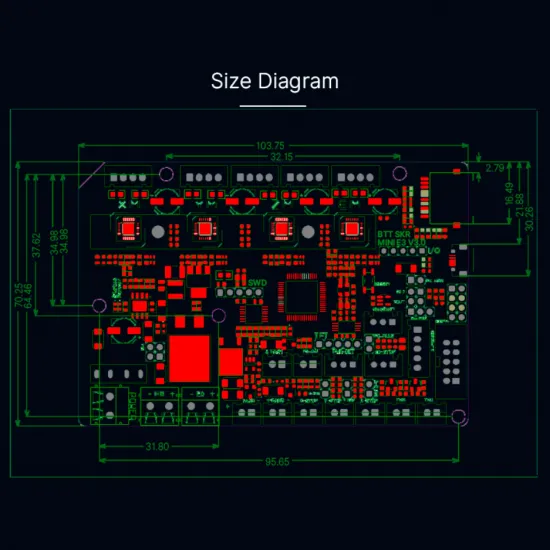

Se utiliza habitualmente en actualizaciones de familias como Ender-3, Ender-3 Pro, Ender-5 o algunas CR-10, pero la compatibilidad depende de la versión de la impresora. Comprueba la tensión de fuente y calefactores, posición y polaridad de todos los conectores, puntos de fijación, ventilación de la caja y el firmware necesario.

Para una pantalla LCD12864, esta revisión requiere interfaz CR10_STOCKDISPLAY; no todas las pantallas de aspecto similar usan el mismo cableado. Los conectores ZA y ZB permiten dos motores Z, pero ambos comparten el mismo control del eje.

Firmware e instalación

En Marlin, parte de una configuración específica para SKR Mini E3 V3.0 y tu impresora. Define dimensiones, sentido de motores, finales de carrera, termistores, calefactores, ventiladores y pantalla según el cableado real. La corriente de los TMC2209 depende del motor y de la refrigeración: no copies valores de otra máquina sin verificarlos.

Para actualizar, coloca firmware.bin sin cambiar su nombre en la raíz de una microSD con la impresora apagada. Al encender, confirma que la placa ha procesado el archivo y conserva siempre una copia de la configuración funcional anterior.

En Klipper, compila para STM32 / STM32G0B1, bootloader de 8 KiB, reloj de 8 MHz y USB PA11/PA12. El printer.cfg debe ser el de la máquina concreta: no reutilices pines de una V2.0, V3.0.1 u otra placa.

Es para ti si…

• Quieres actualizar una impresora compatible con electrónica de 32 bits y drivers silenciosos integrados.
• Vas a verificar cableado y configurar Marlin o Klipper para la máquina real.
• Necesitas cinco salidas de motor y tres ventiladores PWM en una placa compacta.

No es para ti si…

• Buscas una sustitución sin revisar conectores ni cargar firmware.
• Necesitas dos drivers Z totalmente independientes.
• Tu pantalla, fuente o periféricos no han sido comprobados con esta revisión.

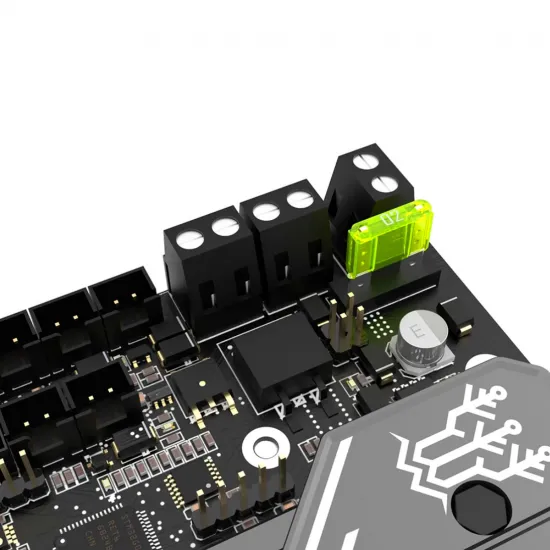

Importante: realiza el cableado con la fuente desconectada. Revisa polaridad, apriete de bornes y sección de cable antes de alimentar la impresora.
