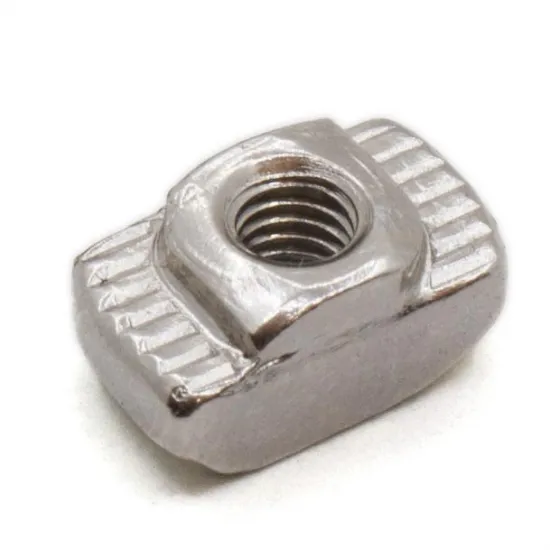

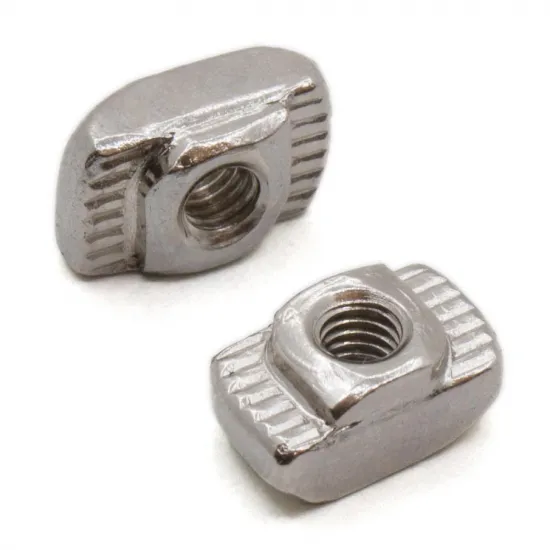

Tuerca de martillo en T M3 para perfil de aluminio serie 20, ranura 6 mm

Tuerca de martillo con rosca M3 para realizar fijaciones en perfiles de aluminio de la serie 20 con ranura de 6 mm. Puede introducirse directamente por la abertura de la ranura, por lo que resulta especialmente práctica para añadir componentes a una estructura que ya está montada.

Una vez introducida, la tuerca se gira aproximadamente 90° para que su cuerpo quede atravesado y apoyado en el interior del perfil. Permite sujetar soportes, sensores, electrónica y otros accesorios preparados para tornillería M3.

Características principales

• Tipo: tuerca en T o tuerca de martillo.
• Rosca: M3.
• Familia de perfil: serie 20.
• Ranura nominal: 6 mm.
• Longitud nominal: 10,3 mm.
• Altura nominal: 5 mm.
• Peso aproximado: 1,3 g.

Compatibilidad

Compatible con los perfiles de aluminio HTA3D de la serie 20, incluidos el perfil 2020 y el perfil 2040, así como con los accesorios HTA3D pertenecientes a esta misma familia.

Para perfiles de otros fabricantes conviene comprobar que la ranura sea de 6 mm y que su geometría interior admita una tuerca de martillo para serie 20.

Instalación

• Introducir la tuerca por la abertura de la ranura.
• Girar aproximadamente 90° hasta que quede atravesada en el interior del perfil.
• Presentar el accesorio y apretar el tornillo M3.
• Comprobar que la tuerca ha girado y asentado correctamente antes del apriete final.

La longitud del tornillo debe elegirse según el espesor del accesorio. Un tornillo demasiado largo puede llegar al fondo de la tuerca antes de completar la fijación.

Alternativa de montaje

Cuando sea posible introducir la fijación desde uno de los extremos del perfil, puede utilizarse la tuerca deslizante M3 para perfil serie 20.

Contenido

• 1 × tuerca de martillo M3 para perfil serie 20.
