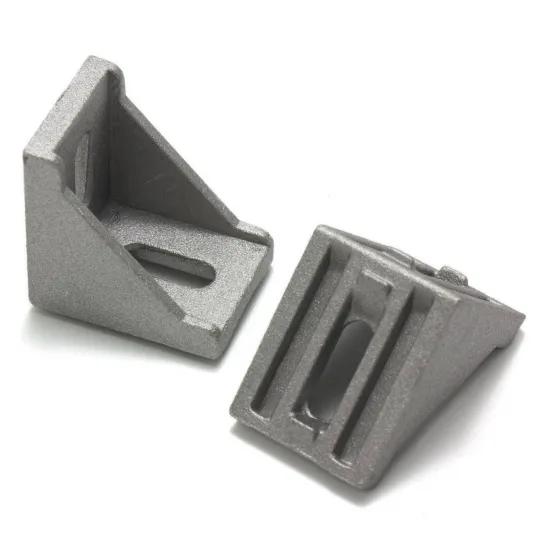

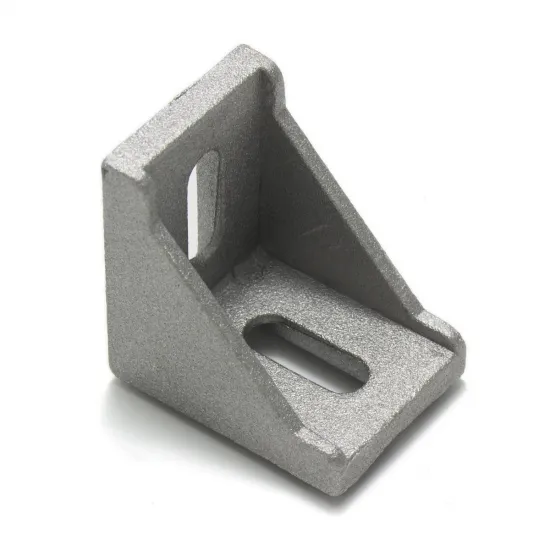

Escuadra interior compacta para perfiles de aluminio serie 30, 34 × 34 × 29 mm

Escuadra interior compacta de aluminio para unir perfiles de la serie 30 formando un ángulo de 90°. Dispone de dos puntos de fijación, uno por cada cara, y refuerzos laterales integrados.

Aunque su denominación antigua hacía referencia al perfil 3030, también es compatible con el perfil 3060 y con los demás perfiles HTA3D pertenecientes a la serie 30. La referencia identifica el tamaño de la escuadra, no una compatibilidad exclusiva.

Características principales

• Tipo: escuadra interior compacta a 90°.
• Familia de perfil: serie 30.
• Número de fijaciones: 2, una por cada cara.
• Material: aleación de aluminio.
• Color: gris.
• Dimensiones aproximadas: 34 × 34 × 29 mm.
• Orificios oblongos aproximados: 17 × 6 mm.
• Refuerzos laterales integrados.

Compatibilidad

Compatible con los perfiles HTA3D de la serie 30, incluidos el perfil de aluminio 3030 y el perfil de aluminio 3060, así como con los demás perfiles y elementos de fijación HTA3D de esta serie.

En perfiles de otros fabricantes deben comprobarse la posición de las ranuras y la geometría interior del canal.

Montaje

• Colocar la escuadra en la cara interior de la unión.
• Utilizar un punto de fijación en cada perfil.
• Presentar los perfiles formando un ángulo de 90°.
• Alinear la estructura antes del apriete definitivo.
• Comprobar la perpendicularidad de la unión.

La capacidad de la unión depende de la tornillería, las tuercas, el apriete y la distribución de las cargas en la estructura.

Otras versiones

Para una unión con cuatro puntos de fijación y mayor superficie de apoyo puede utilizarse la escuadra interior larga reforzada para perfiles serie 30.

Contenido

• 1 × escuadra interior compacta para perfiles serie 30.
