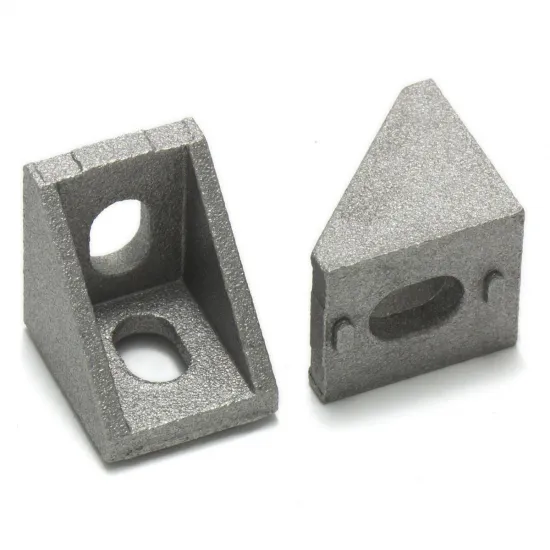

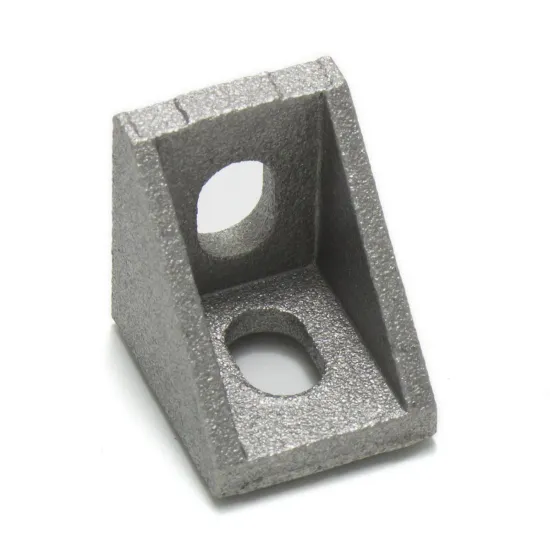

Escuadra interior compacta para perfiles de aluminio serie 20, 20 × 20 × 17 mm

Escuadra interior compacta de aluminio para unir dos perfiles de la serie 20 formando un ángulo de 90°. Dispone de un punto de fijación en cada cara y refuerzos laterales integrados que ayudan a mantener la forma de la unión.

Su tamaño reducido resulta apropiado para estructuras ligeras, bastidores, cerramientos, impresoras 3D y otros montajes donde se busca una unión angular sencilla sin ocupar demasiado espacio.

Características principales

• Tipo: escuadra interior compacta a 90°.
• Familia de perfil: serie 20.
• Número de fijaciones: 2, una por cada cara.
• Material: aleación de aluminio.
• Color: gris.
• Dimensiones aproximadas: 20 × 20 × 17 mm.
• Orificios oblongos aproximados: 9 × 6 mm.
• Refuerzos laterales integrados.

Compatibilidad

Compatible con los perfiles HTA3D de la serie 20, incluidos el perfil de aluminio 2020 y el perfil de aluminio 2040, así como con el resto de perfiles y elementos de fijación HTA3D pertenecientes a esta misma serie.

Para perfiles de otros fabricantes deben comprobarse la posición de la ranura y la geometría del canal antes de confirmar la compatibilidad.

Montaje

• Colocar la escuadra en la cara interior de la unión.
• Utilizar un punto de fijación en cada perfil.
• Presentar los perfiles formando un ángulo de 90°.
• Alinear la estructura antes del apriete definitivo.
• Comprobar la perpendicularidad después del montaje.

La tornillería debe seleccionarse según las tuercas utilizadas en el perfil y el espesor disponible. La resistencia final depende también de la tornillería, el apriete y la configuración de la estructura.

Otras versiones

Para obtener brazos de mayor longitud y más superficie de apoyo está disponible la escuadra interior reforzada de 20 × 28 mm para perfiles serie 20.

Contenido

• 1 × escuadra interior compacta para perfiles serie 20.
