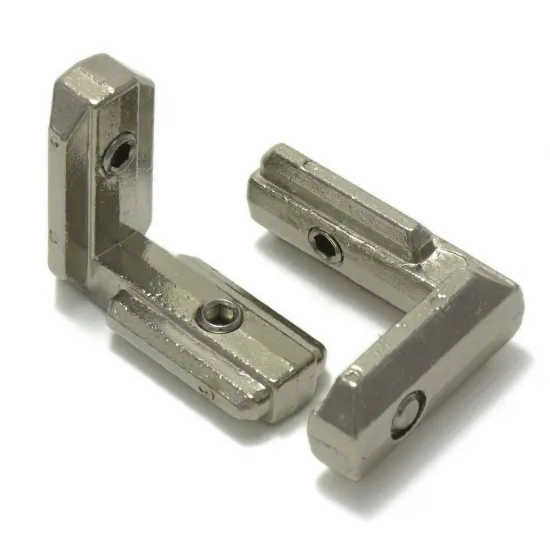

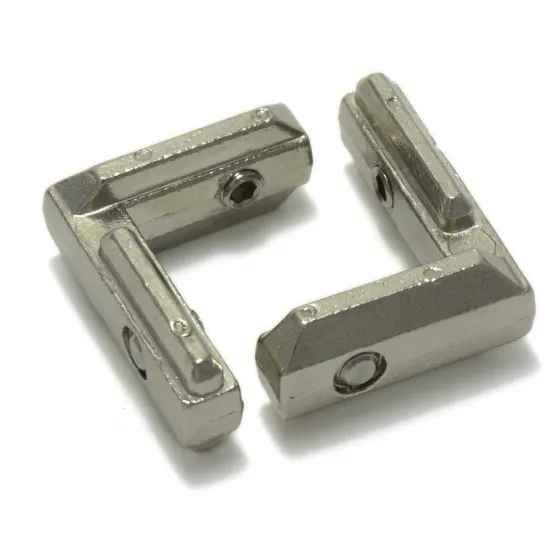

Conector interno en L con prisioneros M6 para perfiles serie 30, ranura 8 mm

Conector metálico interno en forma de L para unir dos perfiles de aluminio de la serie 30 formando un ángulo de 90°. Se instala dentro de las ranuras y permite mantener despejadas las caras exteriores de los perfiles.

Resulta adecuado para esquinas compactas en bastidores, cerramientos y estructuras modulares cuando existe acceso a los extremos de las ranuras.

Características

• Tipo: conector interno en L.
• Ángulo de unión: 90°.
• Para ranura nominal de 8 mm.
• Fijación mediante 2 tornillos prisioneros M6.
• Acabado superficial niquelado.
• Contenido: 1 conector y 2 prisioneros M6.

Compatibilidad

Compatible con los perfiles y accesorios HTA3D de la serie 30, incluido el perfil de aluminio 3030 y perfiles de la misma familia como el perfil de aluminio 3060.

En perfiles de otros fabricantes es necesario comprobar el ancho, la profundidad y la geometría de la ranura. La denominación 3030 o 3060 no garantiza por sí sola la compatibilidad.

Montaje

Cada brazo del conector se introduce normalmente desde el extremo de una ranura. A continuación, se colocan los perfiles a 90°, se ajusta la posición y se aprietan progresivamente los dos prisioneros M6.

Antes del apriete definitivo debe comprobarse el escuadrado. Un apriete excesivo puede marcar el perfil o sobrecargar el punto de contacto del prisionero.

Aplicaciones habituales

• Bastidores de impresoras 3D y máquinas CNC.
• Marcos, mesas y cerramientos modulares.
• Estructuras para automatización y robótica.
• Uniones interiores con las caras exteriores despejadas.

Para prolongar dos perfiles de la serie 30 en línea recta puede utilizarse el conector interno recto con prisioneros M6.

La rigidez final dependerá de los perfiles, el ajuste del conector, el apriete y la configuración completa de la estructura.
