- Stock: 177
- Modelo: conector esquina 3 conexiones - 3030
Modelo:
2020
3030

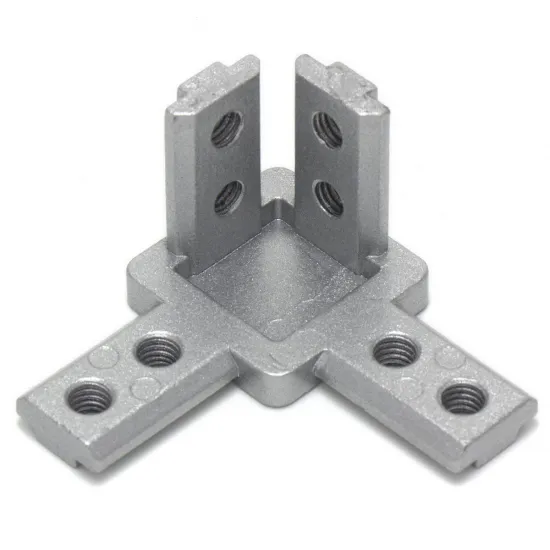

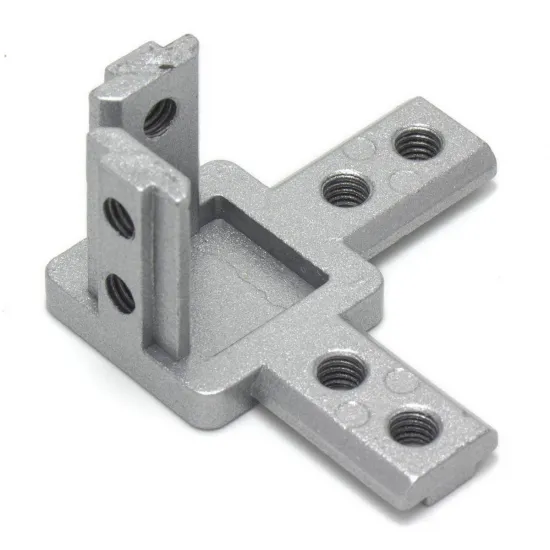

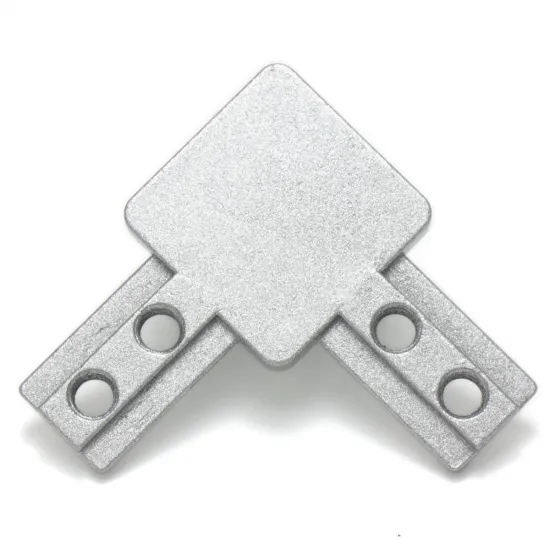

Conector interno de esquina de tres vías para unir perfiles de aluminio de la serie 30 formando una estructura tridimensional. Permite conectar tres perfiles perpendiculares entre sí mediante un montaje alojado en las ranuras, sin necesidad de utilizar un conector cúbico exterior.
Está fabricado en aleación de zinc y dispone de roscas M6. Su diseño resulta adecuado para construir esquinas, bastidores, cerramientos, soportes y estructuras para impresoras 3D, máquinas CNC y proyectos de automatización.
Características principales
- Conector interno de esquina para tres perfiles.
- Compatible con los perfiles de aluminio HTA3D de la serie 30.
- Montaje interior en las ranuras de los perfiles.
- Fabricado en aleación de zinc.
- Roscas de fijación M6.
- Incluye cuatro tornillos prisioneros M6.
- Permite crear uniones de tres vías a 90°.
- Acabado compacto, sin un cubo de unión sobresaliendo de los extremos.
Plano dimensional
La siguiente imagen muestra la geometría y las referencias dimensionales del conector. Todas las medidas indicadas en la tabla están expresadas en milímetros.
| Referencia del plano | Medida |
|---|---|
| A | 30 mm |
| B | 25 mm |
| C | 55 mm |
| D | 16 mm |
| E | 8 mm |
| F | 10 mm |
| G | 2 mm |
| H | 4 mm |
| W | 6 mm |
| Rosca | M6 |
Compatibilidad
Compatible con los perfiles y accesorios de la serie 30 disponibles en HTA3D, incluidos el perfil de aluminio 3030 y el perfil de aluminio 3060.
También puede utilizarse con otros perfiles de la serie 30 que tengan una geometría de ranura equivalente. En perfiles de otros fabricantes conviene comprobar las dimensiones interiores de la ranura, ya que pueden existir diferencias entre sistemas aparentemente similares.
Montaje
Los brazos del conector se introducen en las ranuras de los tres perfiles que forman la esquina. Una vez alineados, los tornillos prisioneros se aprietan progresivamente para fijar la unión.
Para obtener una estructura correctamente escuadrada, se recomienda realizar primero un apriete ligero, comprobar la posición de los perfiles y completar después el apriete de forma alternada. La resistencia final dependerá también de la longitud de los perfiles, las cargas aplicadas y el diseño general de la estructura.
Aplicaciones habituales
- Estructuras para impresoras 3D y máquinas CNC.
- Bastidores y cerramientos de maquinaria.
- Mesas y soportes técnicos.
- Proyectos de robótica y automatización.
- Estructuras modulares con perfiles de aluminio serie 30.
