- Stock: 67
- Modelo: Asa-90
Tamaño
90mm
120mm
Asa de sujeción y tirador fabricado en aluminio fundido con recubrimiento de Nylon negro. Está diseñada para facilitar la apertura, manipulación o desplazamiento de puertas, tapas, paneles, cajas y estructuras compatibles.
Dispone de una separación de 90 mm entre los centros de los orificios y agujeros de montaje de Ø6,5 mm. Su formato compacto resulta adecuado para cerramientos de impresoras 3D, máquinas CNC, cuadros eléctricos, mobiliario técnico y proyectos de automatización.
Características principales
- Cuerpo interior de aluminio fundido.
- Recubrimiento exterior de Nylon negro.
- Distancia entre centros de montaje: 90 mm.
- Diámetro de los orificios: 6,5 mm.
- Anchura nominal: 19 mm.
- Altura exterior nominal: 38 mm.
- Peso aproximado: 39,55 g.
- Diseño compacto con acceso frontal a los puntos de fijación.

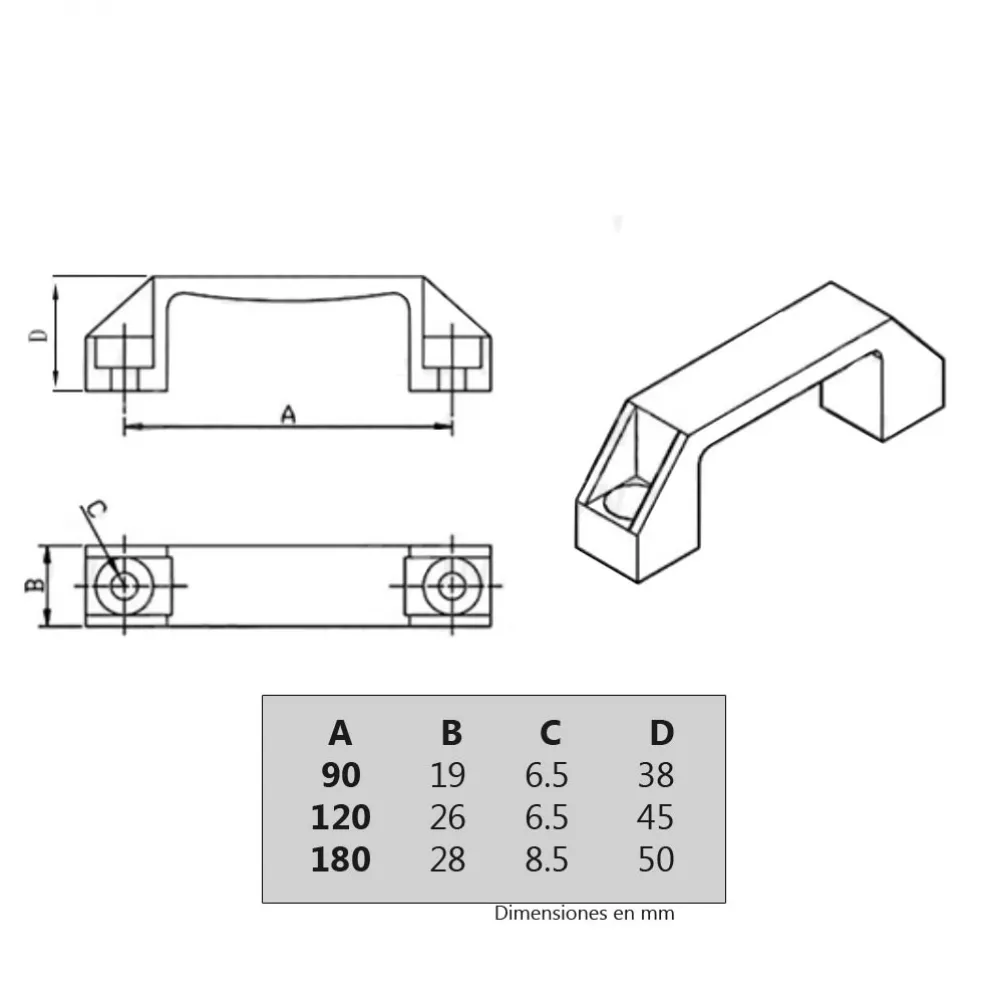

Dimensiones nominales
| Referencia | Medida | Valor |
|---|---|---|
| A | Distancia entre centros de montaje | 90 mm |
| B | Anchura | 19 mm |
| C | Diámetro de los orificios | 6,5 mm |
| D | Altura exterior | 38 mm |
Aplicaciones habituales
- Puertas y paneles de cerramientos para impresoras 3D.
- Tapas y protecciones de máquinas CNC.
- Cajas para electrónica y cuadros de control.
- Armarios y mobiliario técnico.
- Paneles desmontables y tapas de mantenimiento.
- Pequeñas estructuras y proyectos de automatización.
Compatibilidad y montaje
Es compatible dimensionalmente con superficies que admitan dos puntos de fijación separados 90 mm entre centros. Antes de perforar o sustituir otra asa deben comprobarse también el diámetro de los orificios, el espacio para el cuerpo y la resistencia del soporte.
Los orificios de Ø6,5 mm permiten normalmente utilizar tornillería M6. La compatibilidad completa depende de la forma y longitud del tornillo, el diámetro de su cabeza, las arandelas, las tuercas y el espesor de la superficie.
- Marque dos puntos separados 90 mm entre centros.
- Compruebe que la parte posterior permite instalar las tuercas o elementos de fijación.
- Utilice arandelas cuando sea necesario para repartir la carga sobre el panel.
- Apriete ambos lados de manera progresiva y uniforme.
- Evite deformar paneles delgados mediante un apriete excesivo.
Si se necesita una empuñadura de mayor tamaño, está disponible el asa de aluminio de 120 mm entre orificios.
Elección de la tornillería
La tornillería debe seleccionarse según el material y el grosor del soporte. En chapa fina, plástico o paneles impresos en 3D puede ser conveniente utilizar arandelas de ala ancha o una placa de refuerzo para distribuir mejor el esfuerzo.
Antes de mover una estructura, compruebe que el asa, la tornillería y el panel están firmemente sujetos y que no existen grietas, deformaciones o fijaciones flojas.
Limitaciones de uso
No se especifica una capacidad máxima de carga. Por este motivo, el producto no debe considerarse un asa de elevación certificada, un punto de anclaje ni un elemento de seguridad. No debe utilizarse para sostener personas, suspender cargas o realizar aplicaciones cuyo fallo pueda provocar daños.
Contenido
- 1 × asa de sujeción de aluminio con 90 mm entre centros.
