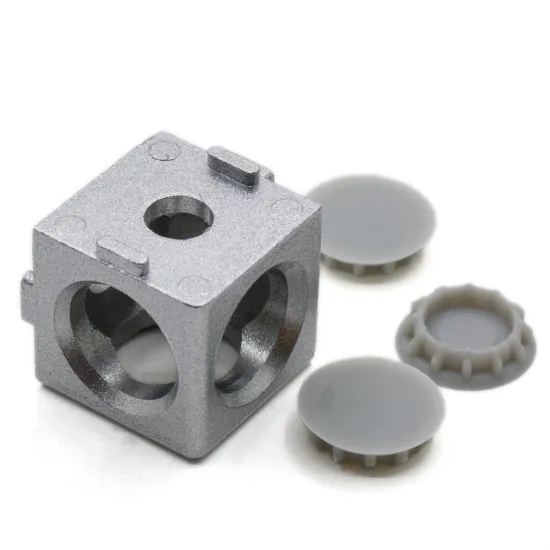

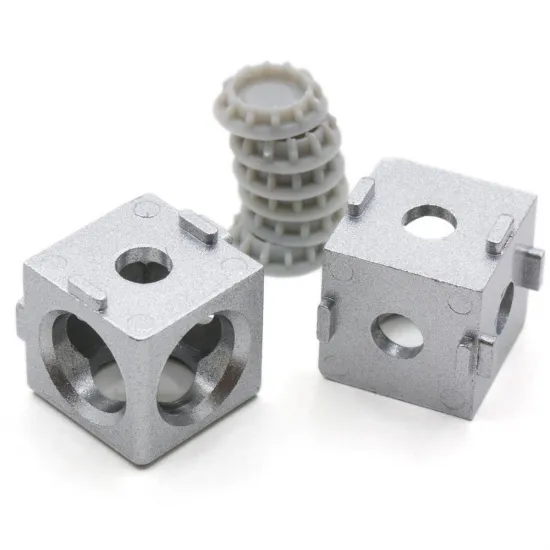

Conector cúbico de esquina de 3 vías para perfiles de aluminio serie 20, 20 × 20 × 20 mm

Conector cúbico de tres vías para reunir los extremos de tres perfiles de aluminio de la serie 20 en una esquina espacial. Cada perfil queda orientado perpendicularmente respecto a los otros dos, permitiendo construir vértices de bastidores, cajas, cerramientos y estructuras tridimensionales.

El cuerpo incorpora aberturas de acceso que permiten introducir y apretar las fijaciones desde el interior. Una vez terminado el montaje, los tres tapones incluidos permiten cubrir las aberturas exteriores.

Características

• Tipo: conector cúbico de esquina de 3 vías.
• Material: aleación de aluminio.
• Dimensiones aproximadas: 20 × 20 × 20 mm.
• Aberturas exteriores de acceso: aproximadamente 13 mm.
• Pasos interiores de fijación: aproximadamente 6,5 mm.
• Permite unir tres perfiles en tres ejes perpendiculares.
• Incluye 3 tapones para cubrir las aberturas exteriores.
• Contenido: 1 conector con sus 3 tapones.

Compatibilidad

Compatible con los perfiles HTA3D de la serie 20, como el perfil de aluminio 2020. También puede utilizarse con otros perfiles HTA3D de la misma familia cuando la sección y la disposición del montaje sean adecuadas.

En perfiles de otros fabricantes deben comprobarse las dimensiones, el orificio central de los extremos y el sistema de roscado. Dos perfiles denominados 2020 pueden presentar diferencias en sus cavidades interiores.

Montaje

Los tres perfiles se colocan contra tres caras perpendiculares del conector. Las fijaciones se introducen a través de las aberturas exteriores y se aprietan contra los extremos de los perfiles.

El montaje puede requerir roscar previamente el orificio central de cada perfil. Debe comprobarse la rosca necesaria y la longitud de los tornillos antes de apretar. Los tapones se colocan después de finalizar y revisar la unión.

Aplicaciones habituales

• Vértices de bastidores cúbicos para impresoras 3D.
• Cerramientos y cajas construidos con perfiles serie 20.
• Estructuras de automatización y robótica.
• Marcos tridimensionales y mobiliario modular.

Cuando solo sea necesario unir dos perfiles a 90°, puede utilizarse el conector de esquina de 2 vías para perfiles serie 20.

La capacidad de la unión depende de los perfiles, la tornillería, el roscado de los extremos y la distribución de las cargas.
