Conector interno recto con 4 prisioneros M5 para perfiles serie 20, ranura 6 mm

Conector metálico interno para unir longitudinalmente dos perfiles de aluminio de la serie 20. Se introduce en la ranura atravesando la junta entre ambos tramos y se bloquea mediante cuatro tornillos prisioneros M5.

Ayuda a mantener alineados los perfiles y permite prolongar una estructura sin colocar una placa sobre su cara exterior.

Características

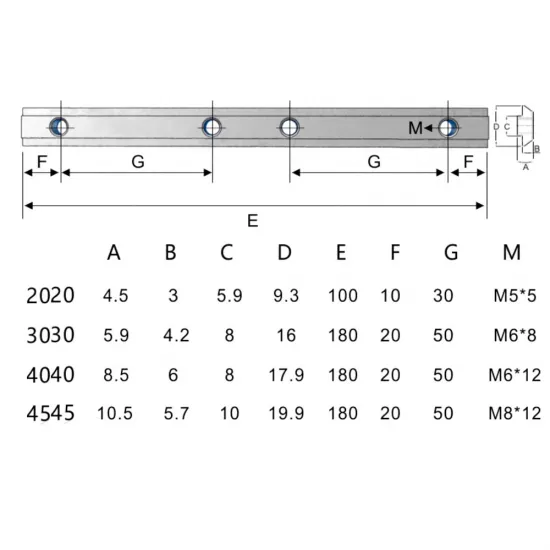

• Tipo: conector interno recto o longitudinal.
• Para ranura nominal de 6 mm.
• Rosca de fijación: M5.
• Número de puntos de bloqueo: 4.
• Material: acero al carbono niquelado.
• Contenido: 1 conector y 4 tornillos prisioneros M5.

Compatibilidad

Compatible con los perfiles HTA3D de la serie 20, como el perfil de aluminio 2020 y el perfil de aluminio 2040, empleando una ranura adecuada de la misma familia.

Para perfiles de otros fabricantes deben comprobarse el ancho, la profundidad y la forma interior de la ranura. La medida exterior del perfil no garantiza que el conector pueda introducirse correctamente.

Montaje

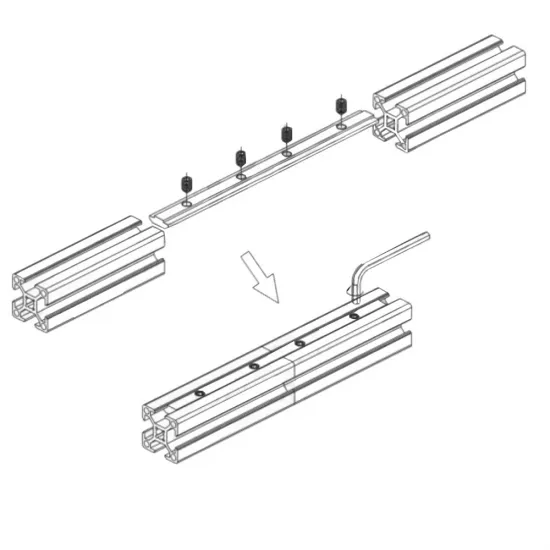

Se introduce aproximadamente la mitad del conector en la ranura del primer perfil y se realiza un apriete ligero. Después se desliza el segundo perfil sobre la parte libre, se aproximan ambos extremos y se comprueba su alineación.

Los cuatro prisioneros deben apretarse progresivamente, repartiendo la fijación entre los dos perfiles. Debe evitarse un apriete excesivo que pueda marcar o deformar la ranura.

Aplicaciones habituales

• Prolongación de perfiles serie 20.
• Unión de tramos desmontables o modulares.
• Bastidores, cerramientos y estructuras para impresoras 3D.
• Pequeñas máquinas CNC y sistemas de automatización.

Para realizar una unión interna a 90° puede utilizarse el conector interno en L para perfiles serie 20.

Este accesorio ayuda a alinear y unir dos tramos, pero no debe suponerse que la junta tendrá la misma resistencia que un perfil continuo. La capacidad final dependerá de las cargas, la orientación, el número de conectores y la estructura completa.
