BIGTREETECH EBB42 CAN V1.2 sin MAX31865 | Toolboard para Klipper

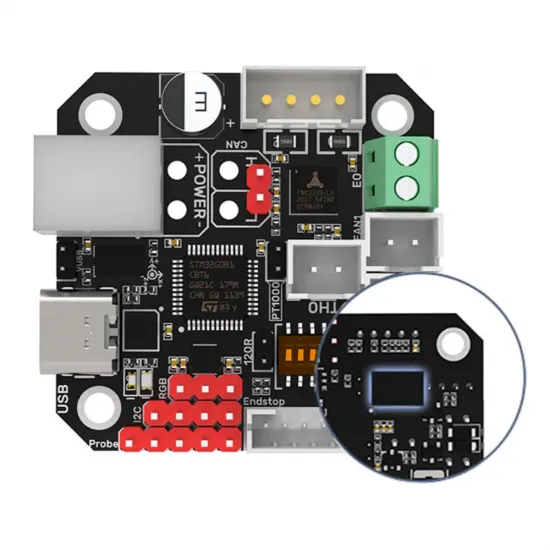

La BIGTREETECH EBB42 CAN V1.2 es una placa de cabezal diseñada para montajes alrededor de motores de extrusor de 42 mm. Permite trasladar al toolhead el control del extrusor, calentador, ventiladores y sensores, comunicándose con Klipper mediante CAN BUS o USB.

Esta variante no incorpora MAX31865. Está preparada para utilizar termistores NTC 100K o sensores PT1000 conectados directamente a la entrada TH0.

Características

• Formato de 40 × 40 mm.
• Cuatro orificios M3 con separación nominal de 31 × 31 mm.
• Driver TMC2209 integrado en modo UART.
• Acelerómetro ADXL345 integrado.
• Salida para calentador E0 de hasta 5 A.
• Dos salidas para ventiladores.
• Conexiones para endstop, sonda, I²C y RGB.
• Comunicación CAN BUS o USB.
• Terminación CAN de 120 Ω seleccionable mediante jumper.

Entrada de temperatura

• NTC 100K con pull-up de 4,7 kΩ y sin instalar el jumper de PT1000.
• PT1000 directo con pull-up de 2,2 kΩ seleccionado mediante jumper.

La placa no puede leer directamente un PT100 porque esta variante no incluye MAX31865. Si se necesita utilizar ese sensor debe añadirse una interfaz externa adecuada o elegirse la EBB42 CAN con MAX31865.

Compatibilidad

Puede instalarse en impresoras personalizadas y conversiones Klipper, incluidas configuraciones basadas en Voron, Rat Rig o VzBot, siempre que el toolhead disponga de soporte para la geometría de la EBB42. No implica compatibilidad directa con una impresora determinada.

El firmware debe compilarse para el microcontrolador y la interfaz de comunicación de la revisión realmente suministrada. En Klipper, el pin TH0 y el perfil de temperatura deben proceder de la documentación o configuración de esa misma revisión.

La resistencia de terminación CAN de 120 Ω solo debe activarse si la EBB42 está situada en un extremo físico del bus.

Otros formatos

Para un montaje alrededor de motores de 36 mm está disponible la EBB36 CAN sin MAX31865.
