- Stock: Sin Stock
- Modelo: CB1-HEATsink

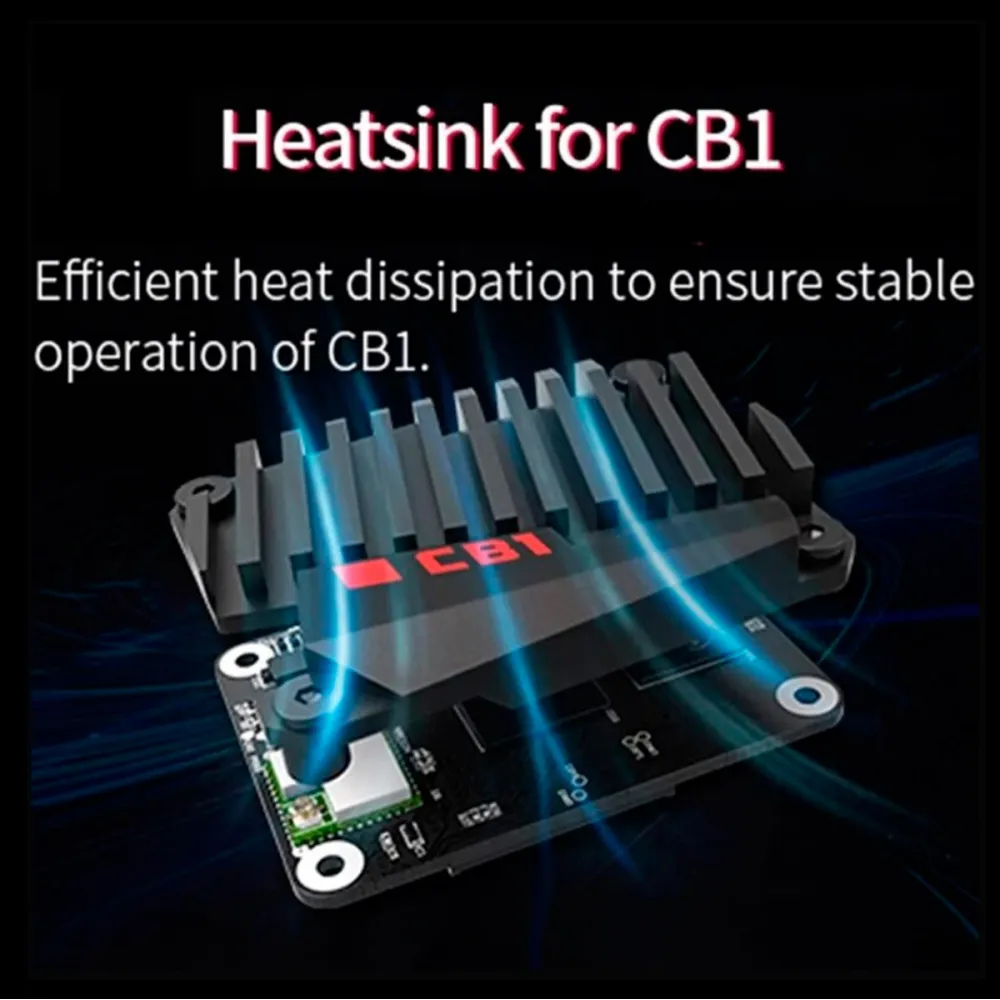

Disipador pasivo BIGTREETECH diseñado para los módulos CB1 y CB1 eMMC. Su cuerpo de aluminio negro y sus aletas aumentan la superficie disponible para evacuar el calor generado por el procesador, una ayuda especialmente útil cuando el módulo trabaja durante impresiones largas, utiliza una interfaz gráfica o comparte un recinto con electrónica de potencia.
El disipador no requiere alimentación ni configuración de firmware. Se instala sobre el CB1 mediante una interfaz térmica adecuada y los cuatro puntos de fijación previstos alrededor del módulo.
Características principales
- Refrigeración pasiva y silenciosa, sin ventilador ni cableado.
- Cuerpo de aluminio negro con aletas de disipación.
- Geometría específica para BIGTREETECH CB1 y CB1 eMMC.
- Cuatro puntos de fijación para mantener el contacto con la interfaz térmica.
- Acceso visual al marcaje CB1 y diseño integrado con las portadoras BIGTREETECH.
Compatibilidad
Está diseñado para el módulo BIGTREETECH CB1 y para su variante CB1 eMMC. Puede utilizarse cuando el módulo está montado en una placa portadora BIGTREETECH preparada para CB1, siempre que coincidan los cuatro puntos de fijación y exista espacio suficiente alrededor y sobre las aletas.
Entre las portadoras del ecosistema se encuentran Manta M4P, M5P, M8P, Manta E3EZ y PI4B Adapter. Como opción actual del catálogo puede combinarse con la BIGTREETECH Manta M8P V2, comprobando también la altura disponible en la caja y el resto de componentes instalados.
Montaje
- Apaga completamente la impresora y desconecta todas las alimentaciones y cables USB.
- Comprueba que dispones de una almohadilla o interfaz térmica adecuada y de la tornillería correcta para la placa portadora. No improvises la longitud de los tornillos.
- Retira los protectores de la interfaz térmica sin tocar ni contaminar su superficie.
- Alinea el disipador con los cuatro puntos de montaje y verifica que apoya sobre las zonas previstas del CB1, sin presionar conectores ni componentes.
- Aprieta los cuatro tornillos de forma cruzada y progresiva. Debe quedar firme, pero sin flexionar la placa.
- Comprueba que las aletas no tocan la carcasa, cables u otras placas antes de volver a alimentar el equipo.
Para que la refrigeración pasiva funcione correctamente debe existir circulación de aire alrededor de las aletas. En cajas cerradas, ambientes cálidos o cargas sostenidas, el disipador puede complementarse con ventilación del recinto; no garantiza por sí solo una temperatura determinada.
Es para ti si
- Utilizas un CB1 o CB1 eMMC en una portadora BIGTREETECH compatible.
- Quieres mejorar su refrigeración sin añadir ruido ni consumo eléctrico.
- Dispones del espacio y de los puntos de fijación necesarios.
No es para ti si
- Tu módulo es un CB2, Raspberry Pi CM4 u otro ordenador de placa única.
- La caja no deja espacio libre sobre las aletas.
- Necesitas refrigeración activa para un recinto muy caliente o sin circulación de aire.
El producto corresponde al conjunto de disipación. El CB1, la placa portadora, el ventilador y el resto de la electrónica mostrada en las imágenes no están incluidos.
